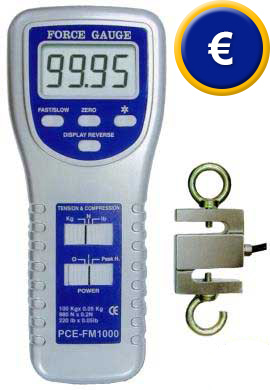

Kraftmessgerät PCE-FM1000
Kraftmessgerät für Zugkraftmessung und Druckkraftmessung bis 100 kg / 981 N
mit externer Kraftmesszelle und RS-232 Schnittstelle zur Datenübertragung

Mikroprozessor gesteuertes Kraftmessgerät mit schneller und genauer Ablesung von Zug und Druck. Die Anzeige vom Kraftmessgerät ist durch die großen Ziffern gut ablesbar, so werden bei der Zugkraft- messung bzw. bei der Druckkraftmessung Ablesefehler ausgeschlossen. Das Kraftmessgerät besitzt eine externe, an 2 m Kabel befindliche Kraftmessdose (Kabel mit Stecker zur Verbindung an das Gerätegehäuse).
Die Kraftmesszelle kann mit den mitgelieferten Aufnahmeösen aufgehängt bzw. angehängt werden. Die Ösen können an beiden Seiten der Kraftmesszelle gelöst und herausgeschraubt werden. Somit kann die Kraftmesszelle auch in andere Halterungen, Versuchsanlagen und Testständen ... ein- und angeschraubt werden. Das Kraftmessgerät wird mittels Batterien oder einem Netzadapter (300 mA- Netzteil als Zubehör erhältlich ) gespeist.
Ebenfalls verfügt dieses Kraftmessgerät über eine RS-232-Schnittstelle zur Datenübertragung. Mit der RS 232 Schnittstelle und der dazu erhältlichen Software der Kraftmessgeräte, lassen sich die Daten schnell und einfach an einen PC übermitteln (kleinste Übertragungsrate = 2 s; bei Verwendung des optionalen Software-Paketes; bei Verwendung des Windows-Hyperterminals ist die kleinste Mess- u. Übertragungsrate 4 Werte/ s). Den Softwarelink zur optionalen Software finden Sie hier. Mittels der ebenfalls optional erhältlichen Montageplatte lässt sich die Kraftmesszelle auch an unsere Prüfstände adaptieren (Info: Teststände). Diese Teststände sind optimal für Zug- und Druckkraftmessung bei Qualitätskontrollen und Versuchen im Labor oder zur Produktentwicklung.

• Haltefunktion für max. Druckkraft- und Zugkraftwerte (Peak Hold)

• Datenschnittstelle

• optionale Software und Datenkabel

• Nullstellung mittels Taste jederzeit mögl.

• Rückaufruf  des max. Messwertes

• Abschaltautomatik

• Sacklöcher auf der Rückseite

• Gewindebohrung (6 mm) beidseitig auf
  der Kraftmesszelle zum Einschrauben
  von Haken und Ösen, sowie zur Befes- tigung in Testständen ...

• Batteriezustandsanzeige

• Überlastschutz = 150 %

• Adapter zum Befestigen an die Prüfstände
  erhältlich

• optimales Preis-/ Leistungsverhältnis

Bedienungsanleitung vom
Kraftmessgerät PCE-FM1000
mit externer Kraftmesszelle
und RS-232-Schnittstelle
ansehen / ausdrucken

Mit der erhältlichen Software: alle 2 s wird ein Messwert zum PC übermittelt.
Das Kraftmeßgerät liefert die Daten aber wesent- lich schneller: So können Sie bei einer Daten- übernahme mittels Windows-Hyperterminal alle 0,25 s einen Messwert vom Kraftmessgerät zum PC senden.

Lieferumfang
1 x Kraftmessgerät PCE-FM1000 inkl. externer Messzelle an 2 m Kabel, 1 x Gerätekoffer, Anleitung

additional

Die optionale Software erlaubt (in Verbindung mit dem RS-232-Datenkabel) den Messwerttransfer vom Kraftmessgerät zu einem PC. Hierbei ist die Übertragungsrate 1 Wert/ 2 s. Das Kraftmessgerät ermittelt aber bis zu 4 Messwerte/ s. Wenn Sie alle Werte, die das Messgerät ermittelt, zeitgleich im PC erfassen möchten, dann verwenden Sie bitte das Windows Hyperterminal als Logfile. Bei dieser Variante können 4 Werte/ s in den PC übertragen werden.

- Teststand / Prüfstand
Dieses Kraftmessgerät kann mit einem von drei verfügbaren Prüfständen kombiniert werden. Zwei Prüfstände sind mit einem Handrad ausgerüstet, der dritte ist ein motorbetriebener Teststand. Der Einsatz der Prüfstände macht immer dann Sinn, wenn man z.B. im Labor wiederkehrende, etwa tägliche Produktprüfungen vornimmt und immer möglichst gleiche Rahmenbedingungen haben möchte (Ausschließen von personenbedingten Fehlern).

Die technischen Daten der verschiedenen Stände sehen Sie, wenn Sie dem nachstehenden Link folgen: Prüfstande.

Oder Sie sehen sich die Details der Teststände in der jeweiligen Beschreibung der Online-Kategorie Kraftmeßstände an.
