Hochauflösende Infrarotkamera PCE PI 400 / PI 450
Hochauflösende Infrarotkamera mit hoher Auflösung 382 x 288 Pixel / Kleinste Kamera in ihrer Klasse / Wärmebildaufnahme in Echtzeit mit bis zu 80 Hz / Geringes Gewicht /
Sehr gute thermische Empfindlichkeit mit 80 mK (PI400) und 40 mK (PI450) /

Die Hochauflösende Infrarotkamera PCE PI400 / PI450 ist ein voll radiometrisch messendes Infrarotkamerasystem zur Erfassung und Darstellung von Temperaturbildern und Temperaturprofilen eines zu beobachtenden Objektes. Die Hochauflösende Infrarotkamera PI400 / PI450 ist nicht nur durch die USB 2.0-Schnittstelle, welche eine Echtzeit-Thermographie mit 96 Bildern pro Sekunde und zeitsynchrone Echtbildaufzeichnungen mit 32 Hz ermöglicht, auf dem neuesten Stand der Technik, sondern bietet auch als stationäre und tragbare Infrarotkamera ein herausragendes Preis-Leistungs-Verhältnis. Mit Hilfe von Schnappschüssen oder mit der Aufnahme von Video-Sequenzen können die Bilder archiviert werden. Die Hochauflösende Infrarotkamera PI400 / PI450 basiert auf einem kleinen Bolometer (UFPA) mit 382 x 288 Pixel und einer Pixel-Größe von 25 x 25 µm. Austauschbare Objektive lassen eine Anpassung an unterschiedliche Messabstände und Objektgrößen zu. Die sehr gute thermische Empfindlichkeit ermöglicht die Darstellung feinster Temperaturdetails. Die Hochauflösende Infrarotkamera PI400 / PI450 ist demzufolge die optimale Thermografie-Lösung für Anwendungen in Forschung und Entwicklung, Teststationen, der Prozessautomation oder für allgemeine, portable Messaufgaben. Mit einem USB-Kabel wird die Hochauflösende Infrarotkamera an einen Rechner angeschlossen und ist sofort nach dem Verbinden einsatzbereit. Die Temperaturdaten der Hochauflösenden Infrarotkamera werden als Wärmebild zur mitgelieferten Software PCE- PI Connect übertragen. Die Software übernimmt ebenfalls die Fernsteuerung der Kamera. Darüber hinaus verfügt die Software auch über eine Zeilenkamera-Funktion, mit der sich bewegende Messobjekte innerhalb eines Prozesses überwacht werden können. Mit einem Gewicht von nur 320 g ist die Hochauflösende Infrarotkamera PI400 / PI450 außerordentlich leicht und zudem eine der kleinsten Hochauflösenden Infrarotkameras der Welt. In Kombination mit einem Tablet-PC  kann die Hochauflösende Infrarotkamera sogar zur vorbeugenden Instandhaltung oder Gebäudethermografie eingesetzt werden. Die bisher bestehende Lücke zwischen tragbaren Infrarot-Schnappschuss-Kameras und rein stationären Geräten wird hierdurch von der Hochauflösenden Infrarotkamera PI400 / PI450 geschlossen. Einige Anwendungsgebiete sind z.B.: Elektronikentwicklung, Prozesskontrolle beim Extrudieren, Prozesskontrolle beim Kalandieren, Prozesskontrolle bei der Solarzellenfertigung, Prozesskontrolle bei der Fertigung von LCD-Flachbildschirmen, Entwicklung elektronischer Bauteile, Entwicklung mechanischer Komponenten, uvm. Je nach Einsatzzweck besteht die Möglichkeit verschiedene Objektive zu erwerben. Eine Auflistung dazu mit den dazugehörigen Artikelnummern findet sich im unteren Bereich der Seite. Eine Übersicht aller Hochauflösenden Infrarotkameras sehen Sie, wenn Sie diesem Link folgen: Hochauflösende Infrarotkameras. Bei Fragen schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne zu den Hochauflösenden Infrarotkameras, aber auch zu allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

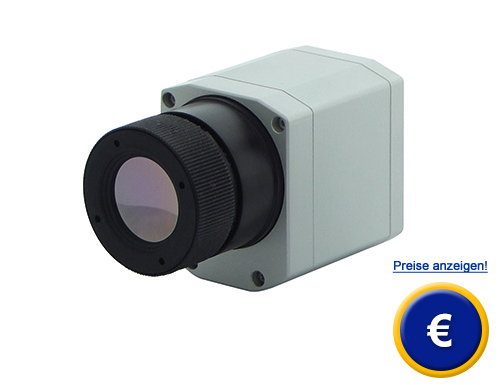

Hochauflösende Infrarotkamera PCE-PI400 / PI450   Hochauflösende Infrarotkamera PCE-PI400 / PI450: Bedienungsanleitung ansehen / ausdrucken

Hochauflösende Infrarotkamera PCE-PI400 / PI450

- herausragendes Preis-Leistungs-Verhältnis
- Detektor mit 382 x 288 Pixel
- Wärmebilder in Echtzeit mit bis zu 80 Hz

- Sehr gute thermische Empfindlichkeit
- Kleinste Kamera in ihrer Klasse
- Geringes Gewicht

Technische Daten zur  Hochauflösenden Infrarotkamera

Detektor

FPA, ungekühlt (25 x 25 µm)

Optische Auflösung

382 x 288 Pixel

Spektralbereich

7,5 ... 13 µm

Temperaturbereiche

-20 ... +100 °C, 0 ... +250 °C, +150 ... +900 °C
zusätzlicher Bereich: +200 ... +1500 °C (nicht für Optik 72 ° HFOV verfügbar)

Bildfrequenz

80 Hz

Optiken (FOV)

38 ° x 29 ° FOV / f = 15 mm,  bis +900 °C oder
62 ° x 49 ° FOV / f = 8 mm ,bis +900 °C oder
13 ° x 10 ° FOV / f = 41 mm, bis +900 °C oder
38 ° x 29 ° FOV / f = 15 mm, bis +1.500 °C oder
62 ° x 49 ° FOV / f = 8 mm, bis +1.500 °C oder
13 ° x 10 ° FOV / f = 41 mm, bis +1.500 °C

Thermische Empfindlichkeit (NETD)

PI400:
0,08 K mit 38 ° x 29 ° FOV / F = 0,8
0,08 K mit 62 ° x 49 ° FOV / F = 0,8
0,1 K mit 13 ° x 10 ° FOV / F = 1,0
PI450:
0,04 K mit 38 ° x 29 ° FOV / F = 0,8
0,04 K mit 62 ° x 49 ° FOV / F = 0,8
0,06 K mit 13 ° x 10 ° FOV / F = 1,0

Systemgenauigkeit

± 2 °C oder ± 2 %

PC-Schnittstelle

USB 2.0

Prozess-Schnittstelle (PIF)

0 ... 10 V Eingang, digitaler Eingang,
0 ... 10 V Ausgang

Umgebungstemperatur

PI400: 0 ... +50 °C
PI450: 0 ... +70 °C

Lagertemperatur

PI400: -40 ... +70 °C
PI450: -40 ... +85 °C

Relative Luftfeuchtigkeit

20 ... 80 % r.H., nicht kondensiert

Abmessungen Gehäuse

46 x 56 x 90 mm

Schutzklasse Gehäuse

IP 67 (NEMA 4)

Gewicht

320 g, inkl. Objekt

Schock / Vibration

25G, IEC 68-2-29 / 2G, IEC 68-2-6

Stativaufnahme

1/4-20 UNC

Spannungsversorgung

via USB

Hochauflösende Infrarotkamera PCE-PI400 / PI450 wird anhand der Software gesteuert.
Die Wärmebildkamera PCE PI400 / PI450 wird anhand der Software gesteuert.

Die Hochauflösende Infrarotkamera PCE-PI400 / PI450 angeschlossen an einen Tablet-PC.
Tragbar und stationär:
Die Hochauflösende Infrarotkamera PCE  PI400 / PI450 angeschlossen an einen Tablet-PC.

Durch die feinere Temperaturauflösung der Hochauflösende Infrarotkamera PCE-PI450 werden selbst Venen unter der Haut sichtbar.
Durch die feinere Temperaturauflösung der Hochauflösenden Infrarotkamera PCE PI450 werden selbst Venen unter der Haut sichtbar.

Lieferumfang zur  Hochauflösenden Infrarotkamera

Standard:
1 x Hochauflösende Infrarotkamera PCE PI400 oder PI450 mit 1 Objektiv, 1 x USB-Kabel (1 m), 1 x Tischstativ,
1 x PIF-Kabel mit Anschlussklemmleiste (1 m), 1 x Softwarepaket PCE-PI Connect,
1 x Aluminiumkoffer, 1 x Bedienungsanleitung

optionales Zubehör zur  Hochauflösenden Infrarotkamera

- Kühlgehäuse und Montagewinkel, justierbar in zwei Achsen
- Montageflansch für Kühlgehäuse
- Hochtemperatur-USB-Kabel
- Montagefuß für Kamera und Schutzgehäuse (Edelstahl), justierbar in zwei Achsen
- Winkelstecker

verfügbare Artikel, je nach Objektiv

Artikelnummer

Objektiv

PCE PI-400

PCE PI-400-O38-T900

38 ° x 29 ° FOV / f = 15 mm, bis +900 °C oder

PCE PI-400-O62-T900

62 ° x 49 ° FOV / f = 8 mm, bis +900 °C oder

PCE PI-400-O13-T900

13 ° x 10 ° FOV / f = 41 mm, bis +900 °C oder

PCE PI-400-O38-T1500

38 ° x 29 ° FOV / f = 15 mm, bis +1.500 °C oder

PCE PI-400-O62-T1500

62 ° x 49 ° FOV / f = 8 mm, bis +1.500 °C oder

PCE PI-400-O13-T1500

13 ° x 10 ° FOV / f = 41 mm, bis +1.500 °C

PCE PI-450

PCE PI-450-O38-T900

38 ° x 29 ° FOV / f = 15 mm, bis +900 °C oder

PCE PI-450-O62-T900

62 ° x 49 ° FOV / f = 8 mm, bis +900 °C oder

PCE PI-450-O13-T900

13 ° x 10 ° FOV / f = 41 mm, bis +900 °C oder

PCE PI-450-O38-T1500

38 ° x 29 ° FOV / f = 15 mm, bis +1.500 °C oder

PCE PI-450-O62-T1500

62 ° x 49 ° FOV / f = 8 mm, bis +1.500 °C oder

PCE PI-450-O13-T1500

13 ° x 10 ° FOV / f = 41 mm, bis +1.500 °C
