Digitale - Druckanzeige DPI 705 Serie
Druckanzeige für Überdruck, Absolutdruck und Differenzdruck, geeignet für Gase und Flüssigkeiten,
17 Druckbereiche im Angebot auch in ATEX- Ausführung

Die Druckanzeige DPI 705 kombiniert robustes Design mit einer präzisen und komfortablen Messtechnik für Druck. Neue Werkstoffe und technische Innovationen auf Grund von über fünfzehn Jahren Erfahrung in der Entwicklung portabler Messtechnik sind die Grundlage für dieses fortschrittliche Produkt. Die DPI 705 Serie ist kompakt, robust und leicht, eignet sich für die einhändige Bedienung und bietet viele wichtige Funktionen, die für routinemäßige Wartungsarbeiten und Systemfehlersuche erforderlich sind. Kombiniert mit unseren Handpumpen können Überprüfungen und Kalibrierungen vor Ort durchgeführt werden. Es stehen Modelle zum Messen des Differenzdruckes und des Überdruckes zur Verfügung. Weiterhin gibt es Modelle mit internem Sensor und  Modelle mit externem Sensor. Auch der immer größer werdenden Nachfrage, nach Druckanzeigen mit ATEX- Zulassungen, können wir mit diesen höchstwertigen Druckanzeige gerecht werden. Hier finden Sie eine Profi - Druckanzeige mit höchster Genauigkeit und bester Leistung. Das Druckmessgerät ist ideal zur Verwendung in der Industrie, im Service und im Labor. Der Überlastschutz ist gleich dem doppelten Messbereich. Die 16 am Display anzeigbaren Einheiten und die große Auswahl an Druckmessbereichen innerhalb der DPI 705 Serie, machen dieses Druckmessgerät universell für den Praktiker vor Ort einsetzbar und erspart ein mühsames Umrechnen der Messergebnisse (Umrechnungstabelle der Druckeinheiten).
Das Prinzip der Absolut- und Differenzdruckmessung wird erläutert, wenn Sie dem nachstehenden Link folgen : Prinzip der Absolut- und Differenzdruckmessung. Weitere Druckmessgeräte mit und ohne Schnittstelle finden Sie, wenn Sie dem Link in der Klammer folgen (Druckmessgeräte). DIN ISO 9000 Kalibrierzertifikate der Druckmessgeräte sowie entsprechendes Zubehör sind ebenfalls erhältlich.

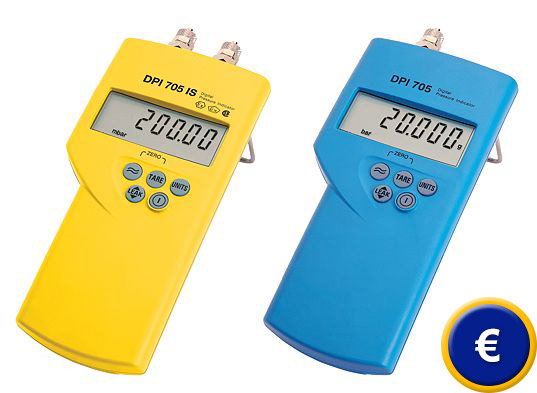

Abbildung der Druckanzeige DPI 705 Serie


 • Messbereiche von 0-70 mbar bis 0-700 bar

 • Fehlergrenze: 0,1% vom Endwert

 • 16 Druckeinheiten

 • Kompaktes, leichtes Handmessgerät

 • Tara, Max.-/Min.-Wert-Speicher

 • Eigensichere ATEX-Version

 • Stoßfest, versiegelt gemäß Schutzklasse IP54

 • Großes 5-stelliges LCD Display


 • Integrierter Tischständer / Hängevorrichtung

 • Keine Aufwärmzeit

  • Feste Lecktestdauer: 1 Minute

 • Messung der Umgebungstemperatur

 • Lange Batterielebensdauer

 • Tragetasche mit Gürtelschlaufe

Bedienungsanleitung der Druckanzeige
ansehen / ausdrucken
Druckanzeige DPI 705 Serie : Bedienungsanleitung

Technische Daten
Druckanzeige DPI 705 und 705IS (ATEX) mit internem Sensor
Messbereich mögliche Funktion Auflösung Genauigkeit
0 ... 70 oder 200 mbar d 0,01 mbar 0,1 %
0 ... 700 mbar g 0,01 mbar 0,1 %
0 ... 1 bar d 0,1 mbar 0,1 %
0 ... 2 bar g,a 0,1 mbar 0,1 %
0 ... 7 bar g 0,1 mbar 0,1 %
0 ... 20 bar g 1 mbar 0,1 %
Druckanzeige DPI 705R und 705ISR (ATEX) mit externem Sensor
Messbereich mögliche Funktion Auflösung Genauigkeit
0 ... 350 mbar g, a, d 0,01 mbar 0,1 %
0 ... 700 mbar g, a, d 0,01 mbar 0,1 %
0 ... 1 bar g, a, d 0,1 mbar 0,1 %
0 ... 2 bar g, a, d 0,1 mbar 0,1 %
0 ... 3,5 bar g, a, d 0,1 mbar 0,1 %
0 ... 7 bar g, a, d 0,1 mbar 0,1 %
0 ... 10 bar g, a, d 1 mbar 0,1 %
0 ... 20 bar g, a, d 1 mbar 0,1 %
0 ... 35 bar g, a, d 1 mbar 0,1 %
0 ... 70 bar g, a 1 mbar 0,1 %
0 ...135,200,350,700 bar a 10 mbar 0,1 %
g = Überdruck, a = Absolutdruck, d = Differenzdruck (Systemdruck: 2 bar für interne Sensoren und 35 bar für externe Sensoren)
Überlastbereich bis zum 2-fachen Messwert
Druckeinheiten

psi, in. Hg, in. H2O (4°C, 20°C und 60°F),
ft H2O (4°C, 20°C und 60°F), mmHg, mHg, mbar, bar, mH2O, Pa, hPa, KPa, MPa, Kgf/cm2 und eine frei definierbare Maßeinheit in Vielfachen eines Pa.

Anschlüsse DPI 705 und 705IS

Druckanschluss mit G 1/8 Innengewinde (mit Schlauchadapter).

Anschlüsse DPI 705R und 705ISR

abgesetzter Sensor mit ca. 1 m langem Kabel,  Steckverbinder und einen G 1/4 Innengewinde.

Anzeige 5 stelliges LCD-Display
Messen  Druckmessung, Umgebungstemperatur
Sonderfunktionen Tara, Min/Max-Wert-Speicher, Leckagetest
Alarm einstellbare Alarmgrenzen, akustisch u. optisch
Filter Mittelwertbildung bei schwankenden Werten
Medien
g/a intern
d intern
g/a extern
d extern


Gase, Flüssigkeiten (SS 1.4404)
trockene nicht korrosive Gase
Gase, Flüssigkeiten (SS 1.4404)
(+ Anschluss) Gase, Flüssigkeiten (SS 1.4404)
(- Anschluss) trockene nicht korrosive Gase

Betriebstemperatur -10 ... 50 °C
Lagertemperatur -40 ... 70 °C
Schutzart IP54
Elektrischer/ Mechanischer Schutz EN 61010
EMV- Emission EN 50081-2
EMV- Störanfälligkeit EN 50082-2
ATEX- Zulassungen
(nur Modell DPI 705SI und DPI 705SIR)

Ex ia IIC T4 (-10°C bis 50°C) bis CAN/CSA E79-11-95 und CAN/CSA E79-0-95, (Klasse I, Division 1, Gruppen A,B,C&D);
EEx ia IIC T4 (-10°C bis 50°C) bis ATEX EN50020:1994 und EN500014:1992

Batterie 3 x Typ AA
Batterie- Lebendauer ca. 300 h
Energiesparmodus autom. Abschaltung nach 10 min oder manuell
Abmessungen 190 x 90 x 36 mm
Gewicht 300 g
Einsatzbeispiele für die Digitale - Druckanzeige DPI 705 Serie

Druckanzeige DPI 705 Serie im Messeinsatz

Hier sehen Sie die Digitale - Druckanzeige bei einer Messung des Luftdrucks in einer Maschine. Bedenken Sie bitte die maximal zu messenden Drücke bevor Sie eine Druckanzeige bestellen oder einsetzen, da eine Überlastung zur Zerstörung des Druckmessgerätes führt. Die Druckanzeige-Typen der DPI 705 Serie und ihre Spezifikationen sehen Sie oben in der Tabelle.

Einheitenumrechner
Als Erleichterung für die Umrechnung der gängigen Druck-Einheiten können Sie den Rechner nutzen.

Pascal (Pa):
Hektopascal (hPa):
Pfund pro Quadrat Inch (psi, lb/sq in):
Bar (bar):
Atmosphären (atm):

Lieferumfang
1 x Digitale - Druckanzeige DPI 705xxx (Modelle gemäß Tabelle), 1 x Batterien, Bedienungsanleitung, Kalibrierzertifikat

Wichtige Bestellinformationen

Bitte IMMER folgendes angeben:

1. Ausführung DPI 705 (interner Sensor) oder DPI 705R (externer- Sensor). Für eigensichere Version:
   DPI
705IS (interner Sensor) oder DPI 705ISR (externer- Sensor) bestellen.

2. Messbereich: Auszuwählen aus den Standard- Messbereichen, s. Tabelle oben.

3. Druckart: Überdruck, Absolutdruck, Differenzdruck ( g, a, d ), s. Tabelle oben.

4. Druckanschluss:  G 1/8 Innengewinde.

Aufgrund der vielen verschiedenen Kombinationsmöglichkeiten bitte das nachfolgende Formular für die Bestellung der Druckanzeige verwenden:

                                                Bestellformular der Druckanzeige
                                                        ansehen / ausdrucken
                                                                     Bestellformular für die Druckanzeige DPI705 Serie

Hinweis
Eine Überberlastung größer dem max. Überlastbereich zerstört den Sensor in der Druckanzeige

Optional erhältliches Zubehör

Polstertasche mit Gürtelschlaufe
Multifunktions-Handpumpe PV-411

 • 40 bar pneumatisch

 • 700 bar hydraulisch

 • 95% Vakuum

 • Niederdruck mit ausgezeichneter Dosierbarkeit

  durch Feinregulierkolben

Multifunktionspumpe PV-411 für Kalibriervorgänge mit Druckanzeige DPI 705 Serie


ISO Kalibrierzertifikat
Für Betriebe, die das Druckmessgerät in ihren betriebsinternen Prüfmittel-Pool aufnehmen wollen oder zur jährlichen Kalibrierung. Die Zertifizierung nach ISO beinhaltet eine Laborkalibrierung inkl. Prüfschein mit allen Messwerten. Der Name Ihrer Firma bzw. die Daten der Bestellers werden auf dem Zertifikat festgehalten.

Druckanzeige DPI 705 Serie: ISO - Kalibrierschein mit Laborkalibrierung.

Druckanzeige DPI 705 Serie
