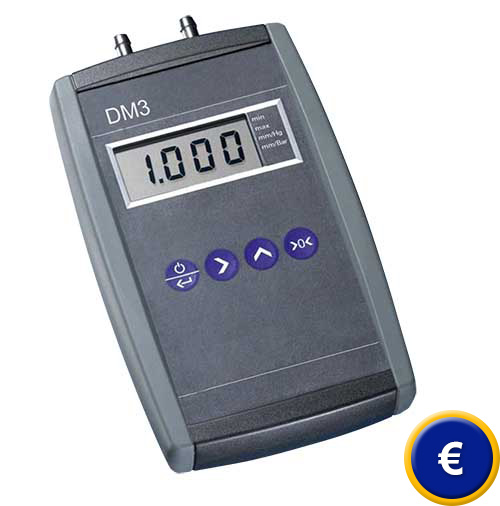

Differenzdruckmanometer
PCE-DM 30, PCE-DM 2L & PCE-DM 2
mit RS-232 Schnittstelle
und Datenlogger / Datenspeicher
|
|
Die
Differenzdruckmanometer PCE-DM 30, PCE-DM 2L und PCE-DM2 sind zuverlässige Geräte
zur Druckmessung von Gasen im Bereich
von -30,00 bis +30,00 mbar, -99,99 bis + 99,99 mbar bzw. -2000 bis
+2000 mbar. Ebenfalls
verfügen diese Differenzdruckmanometer über einen internen Datenspeicher sowie
je einen digitalen und einen analogen Ausgang. Es kann
positiver oder negativer Druck (Vakuum) sowie Differenzdruck gemessen
werden.
Durch ihre hohe Überlastsicherheit können die
Differenzdruckmanometer in Systemen mit statischen Drücken bis zu
100 mbar (PCE-DM 30), 750 mbar (PCE-DM 2L) bzw. 4 bar
(PCE-DM 2) eingesetzt werden. Die
Auf- lösung der 4-stelligen Anzeige ist einstellbar auf den
jeweils 10-fach feineren Wert.
Datenlogger und
Digital-Schnittstelle
Der integrierte Datenlogger
sowie die serielle Schnittstelle ermöglichen die Speicherung
von bis zu 750 Messwerten direkt im Differenzdruckmesser, deren Ausdruck
und / oder
Verarbeitung am PC. Die preiswerte Software (Zubehör)
ermöglicht das Auslesen und graphische Darstellung der Werte, Aktivierung der "Auto-off"-Funktion,
Nullkorrektur, Einstellung der Einheiten, internen
Gerätedämpfung und der Speicherintervall sowie Anzeige der
Batteriespannung. Differenzdruckmanometer mit tech- nisch ähnlicher
Ausstattung, aber mit Eignung nur für Luft, sehen Sie hier.
|
|
Analogausgang
Diese Differenzdruckmanometer können jeweils über den Analogausgang an einen Schreiber
oder auch an ein
externes Datenloggersystem angeschlossen werden.
Der Wert am Analogausgang richtet sich nach der eingestellten Auflösung
und zwar von -1 ... 0 ... +1 Volt sowohl für den Bereich
der feinen als auch der groben Auflösung.
Anschlusskupplung
Der Druckmessanschluss erfolgt mittels pneu- matischer Steckbuchse (als Zubehör
erhältlich) mit einer Schlauchtülle.
Die lichte Weite des
Schlauches ist 5 mm.
Nullkorrektur
Ist jederzeit einfach über Tastendruck realisier- bar.
|
Bedienungsanleitung vom
Differenzdruckmanometer ansehen
|
| Technische Spezifikation |
| Modell
PCE-DM
30 |
PCE-DM
2L |
PCE-DM 2 |
Messbereiche:
mbar
-30,00...0...+30,00
kPa
-3,00...0...+3,00 |
-99,99...0...+99,99
-10,00...0...+10,00 |
-2.000...0...+2.000
-200,0...0...+200,0 |
Auslösung
(einstellbar): 0,01
oder 0,001 mbar
1,0 und
0,1 Pa |
0,1
oder 0,01 mbar
0,01 oder 0,001 kPa |
1
oder 0,1 mbar
0,1 und 0,01 kPa |
| Überlastschutz
max.
100 mbar |
750
mbar |
4
bar |
Genauigkeit
-30,0....0....+30,0
mbar
<= 0,5 % SE, ± 1 Digit
–9,999..0...+9,999 mbar
<= 1,0 % SE , ± 1 Digit |
-100,0..0...+100,0
mbar <= 1 % SE, ± 1 Digit |
-2000..0...+2000
mbar
<= 0,5 % SE , ± 1 Digit |
Anzeige
4-stellige,
7 Segment
LCD-Display
alphanumerische Punktmatrix |
Schnittstellen
seriell
(RS-232) und
analog (-1...0...+1 V) |
| Stromversorgung
9 V-Blockbatterie |
| Low-Batt-Anzeige
unter 7,5 V |
| Error-Anzeige
unter 7,0 V |
Auto-Power-Off
unter 5,0 V Batteriespannung
bzw. zeitabhängig vom PC
einstellbar
von 1 bis 255 Minuten |
| Nullkorrektur
durch
Tastendruck |
| Maße
(HxBxT)
150 x 80 x 30 mm |
| Gewicht
(inkl. Batterie)
ca. 250 g |
|
Lieferumfang
1 x Differenzdruckmanometer (Modell PCE-DM 30, PCE-DM
2L oder PCE-DM 2), 1 x Batterie, 1 x Tragekoffer, 1 x Herstellerzertifikat, Betriebsanleitung
|
|
Achtung:
Eine Überschreitung des max.
Druckbereiches zerstört den Sensor
|
additionales
Zubehör
- Steckbuchse zum Anschluss
- deutschsprachige
Software inkl. Schnittstellenkabel
- Netzteil
- ISO-Kalibrierzertifikat
|
|
|
