Volumenstrom-Messumformer PTSXR
Volumenstrom-Messumformer für Druck, Volumen-, Massenstrom und Strömungsgeschwindigkeit / skalierbar / 2 Wechselrelais max. 230 VAC, 6A / RS232

Der Volumenstrom-Messumformer PTSXR ist ein Druckmessumformer auf sehr hohem technischen Standard und dient zur Messung von positivem wie negativem Druck, Volumenstrom, Massenstrom und Strömungsgeschwindigkeit. Dabei ist der Volumenstrom-Messumformer für den Einsatz in der Luft und nicht in aggressiven Gasen geeignet. Der mikroprozessorgesteuerte PTSXR dient dabei nicht nur zur Messung und Anzeige der Werte, sondern auch zur Bewachung diverser Grenzwerte. Ist einer dieser Grenzwerte überschritten und eins der beiden möglichen Relais aktiviert, ertönt ein Warnton im Einsekundentakt (einstellbar). Für die Druckskalierung des Volumenstrom-Messumformers gibt es 2 Einstellwerte. Da diese Werte frei zugewiesen werden können, können auch Einstellungen wie 0 V bei 0 Pa, 10 V bei -250 Pa realisiert werden. Über die Einstellung bei der Skalierung am PTSXR wird der zugehörige Volumens. bzw. Massewert angepasst, damit eine Umstellung zwischen Masse und Volumenanzeige auch während der Arbeit mit dem Volumenstrom-Messumformer möglich ist. Es sind Werte zwischen 0,1 und 10000 m³ bzw. kg einstellbar. Der Messumformer PTSXR verfügt außerdem über eine interne Überdrucksicherung, die die Präzisionsdruckmessdose vor einer Zerstörung schützt. (Überlastbereich: 200-fach [max. 600 KPa]) Ein weiterer erwähnenswerter Aspekt des Volumenstrom Messumformers ist die RS232 Schnittstelle für Parametereinstellungen.  Diese individuelle Auslegung und Optionsauswahlmöglichkeiten machen den Volumenstrom-Messumformer PTSXR für jede Messaufgabe zum richtigen Gerät mit optimaler Nutzung des Messbereichs bzw. des Ausgangssignals für Messung, Steuerung oder Regelung. Sollten Sie weitere Fragen zu dem Volumenstrom-Messumformer PTSXR haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich Volumenstrom-Messumformer oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Weitere Informationen zu dem Volumenstrom-Messumformer PTSXR   Bedienungsanleitung zu dem Volumenstrom-Messumformer PTSXR ansehen / ausdrucken

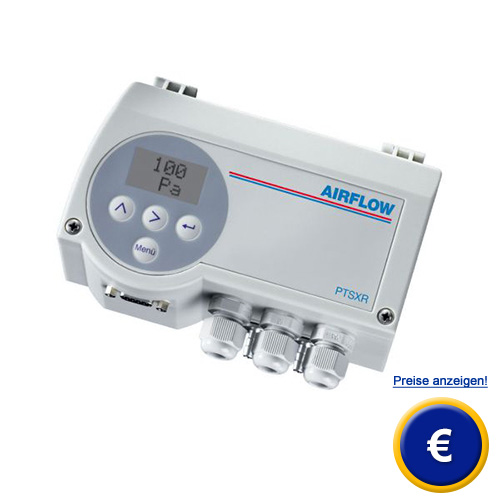

Volumenstrom-Messumformer PTSXR

- 2 Umschalterelais
- Schutzart: IP 65
- auch für Hutschienenmontage geeignet
- hohe Überlastsicherheit (eingebautes Ventil)

- Für den Gebrauch an der Luft
- RS232 Schnittstelle (option)
- Messbereich skalierbar von 10 - 100 % MB
-
keine Nullpunktdrift

Technische Daten vom Volumenstrom-Messumformer PTSXR

Messbereich

100/250/500 Pa
1/2/4/10/20/40/100 kPA
frei skalierbar von 10…100 %
innerhalb eines Messbereichs

Genauigkeit

0,3 Pa + 0,5 v.E.
Messbereich ≤ 60 Pa
0,5 % v.E. bei Messbereichen > 60 Pa

Optionale Genauigkeit

± 0,2 % v. E. nur ≥ 250 Pa

Ausgangssignal

0 … +10 V (RL ≥ 2 k Ω) oder
-5 … +5 V (RL ≥ 2 k Ω) oder
0 … 20 mA (RL ≤ 500 Ω) oder
4 … 20 mA (RL ≤ 500 Ω)

Schaltkontakte (optional)

2 Umschalterelais max. 230 VAC, 6A

Schnittstellen (optional)

RS-232:
9600 Baud, 8 Datenbits, keine Parität, ein Stoppbit

USB:
12 Mbps USB 2.0 Full- Speed

Versorgung

24 VDC
24 VAC
230 / 115 VAC

Ausschlag-Drift / Temperatur

0,03 % + 0,5 % v.E.

Nullpunkt-Drift / Temperatur

± 0 % (zyklische Nullpunktkorrektur)

Überlastbarkeit

600 kPa bei Messbereichen ≤ 2,5 kPa
200-fach bei Messbereichen ≤ 2,5 kPa

max. Systemdruck (andere auf Anfrage)

10 kPa bei Messbereichen ≥ 10 kPa
bei Messbereichen über 10 kPa
max. Nenndruck des Sensors

Zeitkonstanten

25 ms ... 60 s (einstellbar)

Kabelverschraubung

3 x M 16

Druckanschlüsse

für Schlauch NW 6 mm

Leistungsaufnahme

ca. 5 VA

Medium

Luft, nichtaggressive Gase

Arbeitstemperatur

+10 °C ... +50 °C

Lagertemperatur

-10 °C ... +70 °C

Display

optional

Schutzart

IP 65

Prüfungen

CE

Lieferumfang Volumenstrom-Messumformer PTSXR

1 x Volumenstrom-Messumformer PTSXR, Bedienungsanleitung

Weiter zu dem Volumenstrom-Messumformer PTSXR

Von dem Volumenstrom-Messumformer PTSXR zurück zur Startseite

Hier sehen Sie weitere ähnliche Produkte zum Begriff: "Volumenstrom-Messumformer":

- Volumenstrom Messumformer PCE-MS
  (industrielle Differenz-Druckmessumformer, mit Display und Analogausgang)

Volumentstrom Messumformer PCE-MS

- Volumenstrom Messumformer PT-LE
  (Linearer Druckmessumformer / Differenzdrücke mit Schaltkontakt, Analogausgang)

Volumenstrom Messumformer PT-LT
