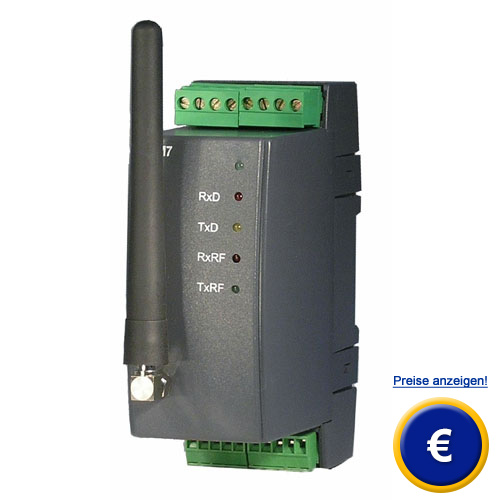

Modbus-Funkempfänger
PCE-SM7 Gruppierung von mehreren Geräten / RS485 und RS232 Schnittstellen |
|||||
|
Der Modbus-Funkempfänger PCE-SM7 ermöglicht bidirektionale Kommunikation zwischen Master und Slavegeräten. Der Modbus-Funkempfänger kann mehrer Geräte in Gruppen verwalten, auch wenn derselbe Übertragungskanal benutzt wird. Der Modbus-Funkempfänger empfängt und sendet auf den lizenzfreien Frequenzen von 433 MHz bzw. 868 MHz. Auf diesen beiden Frequenzen kann der Modbus-Funkempfänger auf 10 Kanäle zurückgreifen. Der Modbus-Funkempfänger verfügt über zwei Ports: RS232 und RS485. hier ist es möglich sämtliche Datenströme, nicht nur Modbus-Protokolle, per Funk zu übermitteln. Verschiedene Datenübertragungsraten ermöglichen das unterschiedlichste Geräte mit unterschiedlichsten Eigenschaften an den Modbus-Funkempfänger PCE-SM7 angeschlossen werden können. Der Modbus-Funkempfänger kann über den PC konfiguriert werden. Die übertragenen Funkdaten werden wahlweise per Manechster- oder NRZ-Verfahren vom Modbus-Funkempfänger verschlüsselt. Ein einem Kanal können mehrer Modbusfunkempfänger mit unterschiedlichsten Geräten kommunizieren. Dies wird durch eine Adressierung der Modbus-Funkempfänger PCE-SM7 ermöglicht. Eingesetzt wird der Modbus-Funkempfänger in der Energietechnik, Automatisierungstechnik und überall dort wo eine Datenübertragung per Kabel nicht praktikabel ist. Sollten Sie weitere Fragen zum Modbus-Funkempfänger haben, schauen Sie auf die folgenden technischen Daten, nuten Sie unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Modbus-Funkempfänger oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH. |
|||||
|
|
|||||
|
|
|||||
|
- RS485 und RS232 Port - 10 Kanäle - 300 m Sendeleistung bei 433 MHz Version - Lizenzfrei |
- Hutschienenmontage - verschiedene Versorgungsspannungen - für alle Geräte mit Modbusunterstützung - zur Prozessüberwachung |
||||
|
Technische Spezifikation zur Modbus-Funkempfänger PCE-SM7 |
|||||
|
RS232 Schnittstelle |
|||||
|
Datenformat |
8N1, 8N2, 8E1, 8O1, 7E1, 7O2 |
||||
|
Baudrate |
4800 ... 11520 Bit/s |
||||
|
RS485 Schnittstelle |
|||||
|
Datenformat |
8N1, 8N2, 8E1, 8O1, 7E1, 7O2 |
||||
|
Baudrate |
4800 ... 11520 Bit/s |
||||
|
Funkschnittstelle |
|||||
|
Trägerfrequenz |
433 MHz 868 MHz |
||||
|
Leistung |
-20, -15, -10, - 5, 0, 5 dBm 10 dBm (nur bei 433 MHz Version) |
||||
|
Empfänger Empfindlichkeit |
-110 dBm |
||||
|
Baudrate |
4800, 9600, 19200, 38400, 76800 bit/s |
||||
|
Verschlüsselungsart |
NRZ, Manchester |
||||
|
Übertragungsentfernung bei Sichtkontakt |
300 m (bei 433 MHz Version) |
||||
|
Anzahl der Kanäle |
10 |
||||
|
Antennenausgang |
50 Ω SMA |
||||
|
Allgemeine technischen Daten PCE-SM7 |
|||||
|
Abmessungen |
45 x 120 x 100 mm |
||||
|
Gewicht |
< 500 g |
||||
|
Schutzgrad |
IP20 |
||||
|
Montageart |
Hutschiene / DIN Schiene |
||||
|
Versorgungsspannung |
85 ... 253 V AC / DC 20 ... 50 V AC / DC 7 ... 35 V DC |
||||
|
Betriebsbedingungen |
0 ... 45 °C / < 95 % r.F. |
||||
|
Lagertemperatur |
-20 ... 70 °C |
||||
|
Lieferumfang Modbus-Funkempfänger PCE-SM7 |
|||||
|
1 x Modbus-Funkempfänger PCE-SM7, 1 x Bedienungsanleitung
Betriebshinweis: Zum Betrieb werden min. 2 Stück Modbus-Funkempfänger benötigt! |
|||||
|
Lieferbare Varianten Modbus-Funkempfänger PCE-SM7 |
|||||
|
PCE-SM7-1 |
Übertragungsfrequenz: 433 MHz Versorgungsspannung: 85 ... 253 V AC / DC |
||||
|
PCE-SM7-2 |
Übertragungsfrequenz: 433 MHz Versorgungsspannung: 20 ... 50 V AC / DC |
||||
|
PCE-SM7-3 |
Übertragungsfrequenz: 433 MHz Versorgungsspannung: 7 ... 35 V DC |
||||
|
PCE-SM7-4 |
Übertragungsfrequenz: 868 MHz Versorgungsspannung: 85 ... 253 V AC / DC |
||||
|
PCE-SM7-5 |
Übertragungsfrequenz: 868 MHz Versorgungsspannung: 20 ... 50 V AC / DC |
||||
|
PCE-SM7-6 |
Übertragungsfrequenz: 868 MHz Versorgungsspannung: 7 ... 35 V DC |
||||
|
Hinweis: Beachten Sie die lokalen Bestimmungen zum Betrieb von Funksystemen! |
|||||
|
|
|
||||
|
