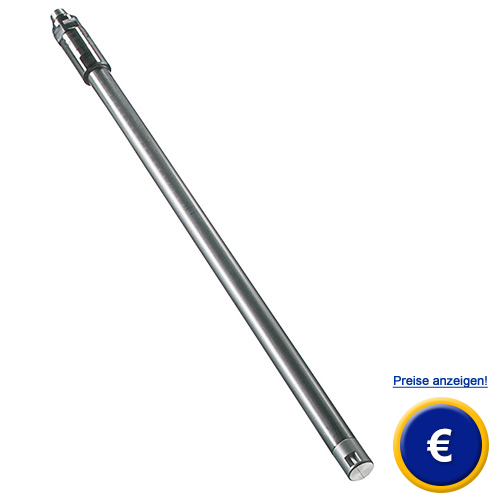

Kompakter Strömungssensor SS 20.400
Kompakter Strömungssensor zur Messung der Strömungsgeschwindigkeit / für Luft und Gase / Detektion der Strömungsrichtung / einfache Überwachung / Bidirektionale Messung

Mit diesem Gerät steht Ihnen ein kompakter Strömungssensor mit dem Sie direkte Messungen der Strömungsgeschwindigkeit von Luft und Gasen mit gleichzeitiger Direktion der Strömungsrichtung durchführen können zur Verfügung. Die Montage des kompakter Strömungssensor‘s erweist sich als sehr einfach dank der kompakten Rohrbauform, aber auch wegen der einfachen Einloch-Montage. Als kompakter Strömungssensor sticht dieser mit seiner sehr kurzen Ansprechzeit und seinem sehr niedrigen Messbereichsanfang aus der breiten Masse der Sensoren heraus. Wer in der Industrie Normgeschwindigkeit von sauberer Luft, Stickstoff und andere Gase messen muss, wird mit diesem kompakter Strömungssensor genau richtig bedient. Der Messbereich des kompakter Strömungssensor‘s liegt zwischen 0,05 bis 20m/s. Aufgrund des Fühlerkopfs des kompakter Strömungssensors, der aus Aluminium besteht, kann der Sensor Messungen bis zu 60°C durchführen. Sehr praktisch bei diesem kompakter Strömungssensor ist, dass man ihn selber mithilfe eines Computers konfigurieren kann. Sollten Sie weitere Fragen zu kompakter  Strömungssensor SS 20.400 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich kompakter Strömungssensor oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Weitere Informationen zu kompakter Strömungssensor SS 20.400   Bedienungsanleitung zu kompakter Strömungssensor SS 20.400 ansehen / ausdrucken   CE-Zertifikat zu kompakter Strömungssensor SS 20.400   Video von kompakter Strömungssensor SS 20.400 ansehen   Hier finden Sie weitere Produktbilder zu kompakter Strömungssensor SS 20.400   Datenblatt zu kompakter Strömungssensor SS 20.400

Hier zu kompakter Strömungssensor SS 20.400

- Einfacher Einbau
- für saubere Luft und Stickstoff
- Option auf andere Gase verfügbar
- Messbereich bis 20 m/s

- Sensorkopf aus Aluminium
- Arbeitstemperatur bis +60 °C
- Fühler aus Edelstahl
- für atmosphärischen Druck

Technische Daten kompakter Strömungssensor SS 20.400

Messgröße wN

Normalgeschwindigkeit beogen auf Normalbedingungen von TN = 20 °C und ρN = 1013,25 hPa

Messmedium

saubere Luft, Stickstoff
(weitere Gase auf Anfrage)

Messbereich Strömung wN

0 ... 1 / 2,5 / 5 / 10 / 20 m/s

Untere Nachweisgrenze wN

0,05 m/s

Messgenauigkeit

Standard

± 3 % v. MW. + (2 % v. MBE; min. 0,05 m/s1))

Hochpräzision (Option)

± 1 % v. MW. + (2 % v. MBE; min. 0,04 m/s1))

Reproduzierbarkeit wN

± 1,5 % v. MW.

Ansprechzeit t90 wN

0,01 ... 10 s (konfigurierbar), 1 s Werkseinst.

Betriebstemperatur

Arbeitstemperatur

0 ... +60 °C

Lagertemperatur

-20 ... +85 °C

Material

Sensorkopf

Aluminium AlMgSiPb, eloxiert

Fühlerrohr

Edelstahl D6 CrNiMoTi 1.4571

Steckverbinder

Edelstahl D6 CrNiMoTi 1.4571

Allgemeine Daten

Medium, Umgebung

nicht kondensierend (bis 95 % rF)

Betriebsdruck

atmosphärisch (700 ... 1300 hPa)

Versorgungsspannung

7,52) ... 24 V DC + 10 %

Stromaufnahme

typ. < 35 mA (max. 160 mA mit Schaltausgängen)

Analogausgang

0 ... 10 V (RL > 10 kΩ) oder 4 ... 20 mA
(RL < 300 Ω); kurzschlussgeschützt

Schaltausgänge

2 Stück Open-collector, strombegrenzt und kurzschlussfest, konfigurierbar
Kanal 1 (OC1): Richtung od. Schwellwert
Kanal 2 (OC2): Schwellwert
Max. 26,4 V DC / 65 mA
Schalthysterese 5 % v. Schwellwert,
min.
± 0,05 m/s

Anschluss

Steckverbindung M9, verschraubt, 7-polig

Maximale Leitungslänge

0 ... 10 V: 10 m
4 ... 20 mA: 100 m

Einbaulage

beliebig

Schutzart / Schutzklasse

IP 66 / III

ATEX-Kategorie (Option SS 23.400)

3G, Zone 2 (II 3G Ex nA II T4)

Fühlerlänge

130 / 200 / 300 mm

Gewicht

ca. 60 g max. (300 mm Fühlerlänge)

1): unter Referenzbedingungen
2): mit Stromausgang: bei Spannungsausgang min. 12 V

Abmessungen kompakter Strömungssensor SS 20.400

Bemaßung zu kompakter Strömungssensor SS 20.400

Darstellung Analog- und Digitalsignale kompakter Strömungssensor SS 20.400

Bidirektional
Richtungsdarstellung: Schaltausgang OC1

bidirektionale Darstellung bei kompakter Strömungssensor SS 20.400

bidirektionale Darstellung bei kompakter Strömungssensor SS 20.400

Bidirektional
Richtungsdarstellung: 0 m/s = 50 % Signal

Unidirektional
Richtungsdarstellung: keine

unidirektionale Darstellung bei kompakter Strömungssensor SS 20.400

Lieferumfang kompakter Strömungssensor SS 20.400

1 x kompakter Strömungssensor (je nach Ausführung), 1 x Bedienungsanleitung

Zubehör kompakter Strömungssensor SS 20.400

Programmier-Kit (Art.Nr. 505960)
Das Programmier-Kit — kombiniert mit einem PC (via RS232) — erlaubt die Konfigurierung direkt vor Ort. Darüber hinaus kann die Mediumstemperatur sowie der Turbulenzgrad der Strömung angezeigt1) werden. Der Turbulenzgrad ist eine Abweichung vom Mittelwert.
Set bestehend aus:
- Programmierungs-Interface mit LED-Anzeige der Ausgangssignale und der   Spannungsversorgung für den Sensor
- PC-Software (für Windows)
- Anschlusskabel für Sensor (Länge 2 m)
- RS232-Kabel

Programmier-Kit für kompakter Strömungssensor SS 20.400

1): Die Messwertübertragung bzw. -Auswertung über das Programmier-Kit ist nur für Konfigurations- und Testzwecke (nicht für kontinuierlichen Betrieb geeignet)
