Druckaufnehmer DP100A Serie
mit Spannungsausgang /
dreifarbige LCD-Anzeige /
M5- und G1/8-Gewinde-Druckanschluss / kombinierte Unter- und  Überdruckmessung

Der Druckaufnehmer der DP100A Serie eignet sich gut zur Überwachung und Anzeige von Luftdruck. Dank einer hohen Messauflösung und guter Wiederholgenauigkeit bei geringer Hysterese ist dieser Druckaufnehmer vielseitig einsetzbar. Der aktuelle Druck wird von dem Druckaufnehmer auf dem zweizeiligen 12-Segment-LCD-Display angezeigt. Um einen möglichst flexiblen Einsatz möglich zu machen, kann die Druckeinheit an dem Druckaufnehmer von dem Bediener frei gewählt werden. Weiterhin ist auch die Ansprechzeit von dem Druckaufnehmer zwischen 2,5 und 5000 ms einstellbar. Der Anschluss des Druckaufnehmers an den Prozess wird wahlweise über ein M5 Innengewinde oder über ein G1/8 Außengewinde realisiert. Ein  Druckaufnehmer der DP100A Serie bietet einen Transistor-Ausgang, welcher verschiedene Funktionen erfüllen kann: Einfacher Schaltkontakt, Schaltkontakt mit Hysterese, Fensterkomparator oder auch eine Druckabfallüberwachung. Zusätzlich ist auch ein analoger Spannungsausgang an dem Druckaufnehmer vorhanden welcher durch entsprechende Einstellungen im internen Menü auch zu einem digitalen Eingang zum Setzen des Referenzdruckes umfunktioniert werden kann. Die elektrische Anbindung ist entweder als Plug-In-Steckanschluss oder als M8-Steckanschluss ausgeführt. Typische Anwendungsbereiche sind z.B. die Ansaugkontrolle, Dichtigkeitsprüfung oder Drucküberwachung. Hier finden Sie eine Übersicht weiterer Druckaufnehmer für diverse Applikationen in der Industrie und Forschung. Sollten Sie weitere Fragen zu dem Druckaufnehmer haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich des Druckaufnehmers oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Weitere Informationen zum Druckaufnehmer DP100A   Bedienungsanleitung zum Druckaufnehmer DP100A ansehen / ausdrucken   CE-Zertifikat zum Druckaufnehmer DP100A   Video vom Druckaufnehmer DP100A ansehen   Hier finden Sie weitere Produktbilder zum Druckaufnehmer DP100A Serie.   Software zum Druckaufnehmer DP100A downloaden   Datenblatt zum Druckaufnehmer DP100A

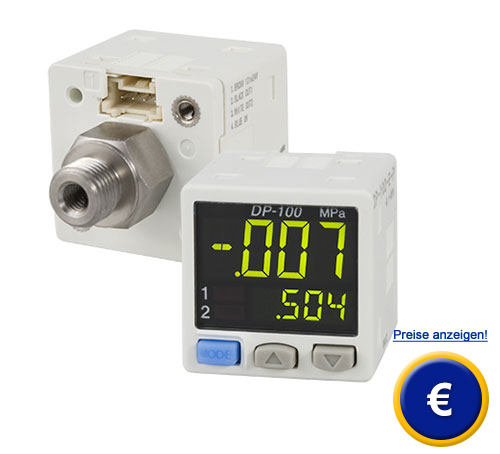

Der Druckaufnehmer der DP100A-Serie

- ein analoger Spannungsausgang und ein
  PNP-Transistor-Ausgang

- M5- und G1/8-Gewinde Druckanschluss

- einstellbare Ansprechzeit

- Messbereich -1 bis +1 bar oder -1 bis 10 bar

- Key-Lock-Funktion

- zweizeilige 12-Segmentanzeige zur Anzeige in
  drei Farben


Technische Spezifikation
  DP101-AEP DP102-AEP
Messbereich

-1,00 ... 1,00 bar

-1,0 ... 10,0 bar

Überdruckbeständigkeit

5,0 bar

15,0 bar

Auflösung

0,001 bar

0,01 bar

Wiederholgenauigkeit ± 0,1 % F.S.

± 0,2 % F.S.

Temperaturabhängigkeit max. 0,5 % FS

max. 1 % FS

Messwertanzeige 2x 3-farbige 12-Segmentanzeige, 4-stellig
Messbare Medien nicht korrosive Gase
Ansprechzeit 2,5 ... 5000 ms
Transistor-Ausgang 1x PNP-Transistor, 100 mA
Ausgangsmodi Ein/Aus, Hysterese, Fensterkomparator
Analoger Spannungsausgang /
Digitaler Eingang

1 ... 5 V
High: 5 V bis V+
Low: 0 ... 0,6 V

0,6 ... 0,5  V
High: 5 V bis V+
Low: 0 ... 0,6 V

Gehäusematerial Kunststoff
Schutzklasse IP40
Maße 30 x 30 x 25,5 mm
Anschlussart DP10xAEP: Steckanschluss
DP10xAEPJ: M8-Anschluss
Druckanschluss M5 Innengewinde und G1/8 Außengewinde
Betriebsspannung 12 - 24 V DC
Umgebungsbedingungen -10 °C ... +50 °C, 35 % ... 85 %

Gewicht



ca. 45 g



Die kompakte Abmessungen der Druckaufnehmer

Druckaufnehmer der DP100A-Serie sind sehr kompakte Druckanzeigen. Sie können in verschiedenen Messaufgaben eingesetzt werden. Der im Druckaufnehmer enthaltene Transistor-Ausgang kann Grenzwertabhängig geschaltet werden und kann somit z.B. bei der Überschreitung von Grenzwerten einen Alarm auslösen. Weiterhin bietet dieser Druckaufnehmer einen Analogausgang. Dieser erlaubt es, den aktuellen Messwert an übergeordnete Systeme weiterzugeben. Beispielweise kann ein nachgeschalteter Datenlogger Messwerte über einen längeren Zeitraum mitschreiben.

Lieferumfang
1 x Druckaufnehmer DP100A, Anschlusskabel mit Steckanschluss 2m (nur bei DP10XAEP), Anleitung

Lieferbare Varianten

DP101AEP

Messbereich: -1,00 ... 1,00 bar, Steckanschluss

DP102AEP

Messbereich: -1,0 ... 10,0 bar, Steckanschluss

DP111AEPJ

Messbereich: -1,00 ... 1,00 bar, M8-Anschluss

DP112AEPJ

Messbereich: -1,0 ... 10,0 bar, M8-Anschluss



Optionales Zubehör

Anschlusskabel

 Typ  Länge

DP100-C2

Steckanschluss 2 m

DP100-C5

Steckanschluss 5 m

DP100-UZ20

M8-Stecker, gerade 2 m

DP100-UZ50

M8-Stecker, gerade 5 m

DP100-UZ21

M8-Stecker, gewinkelt 2 m

DP100-UZ51

M8-Stecker, gewinkelt 5 m

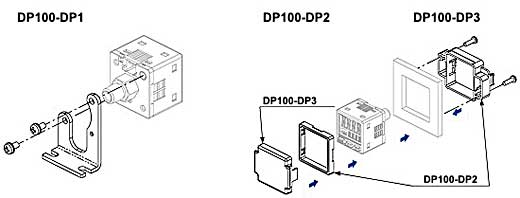

Montagezubehör

DP100-DP1

Winkel zur Tischmontage

DP100-DP2 Befestigungsrahmen für Tafelmontage
DP100-DP3 Frontabdeckung für Sensor mit Tafelmontage
(nur in Verbindung mit DP100A-DP2)



Zubehör zuM Druckaufnehmer DP100A





Druckaufnehmer DP100A Serie





zur Homepage



Hier sehen Sie weitere ähnliche Produkte zum Begriff: "Druckaufnehmer":

- Druckaufnehmer PCE-MS 3 und 4
  (Formt einen Differenzdruck bis 2500 Pa in ein wählbares Normsignal um)

- Druckaufnehmer PT-LE

(Linearer Druckmessumformer für Differenzdrücke, mit Schaltkontakt und Analogausgang)

- Druckaufnehmer DP100 Serie

(Druckmessung mit Schaltausgang und Anzeige, Messbereich -1 ... 1 Bar oder -1 ... 10 Bar)
