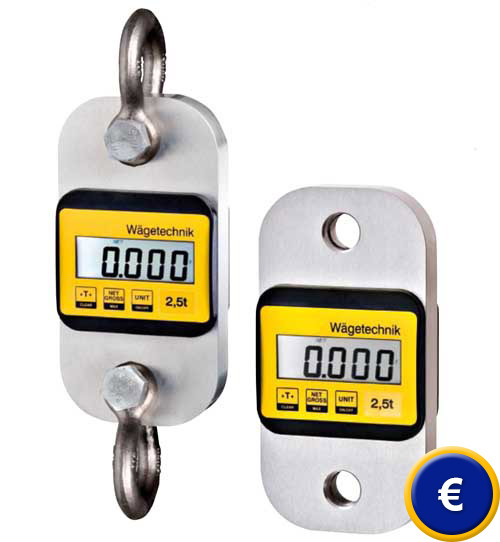

Zugmesslasche TZL Zugmesslasche zum Aufnehmen von Zugkräften bis zu 20.000 kg / Maßeinheiten kg, t, lbs, to, kN / lange Batteriehaltezeiten von 200 h / einfache Handhabung und robuste Ausführung
Bei der Zugmesslasche der TZL - Serie handelt es sich um Messgeräte zum Messen von Zugkräften wie Sie zum Beispiel bei einer Kranwaage eingesetzt werden. Die Zugmesslasche besteht aus einem Gehäuse mit integriertem LCD-Display. Die Zugmesslasche kann aufgrund ihrer Vielseitigkeit universell eingesetzt werden. Als Option bieten wir zu der Zugmesslasche Schäkel und Haken als direkte Einhängemöglichkeit der Last an. Selbstverständlich können Sie eine Zugmesslasche auch mit einem Schäkel und einem Haken kombinieren. Die Zugmesslasche ist mit einem gutlesbaren LCD - Display ausgestattet. Das Display der Zugmesslasche zeigt wahlweise die aufgebrachte Last als Brutto- oder Nettowert der momentanen Last oder den Maximalwert an. Die Tara-Funktion der Zugmesslasche (Nullstellen der Anzeige) ist über den gesamten Wägebereich der Zugmesslasche möglich. Bitte beachten Sie jedoch, dass Sie die angegebene Gesamtlast der Zugmesslasche nicht überschreiten. Sollten Sie weitere Fragen zur Zugmesslasche haben, schauen Sie auf die folgenden technischen Daten oder rufen unsere Hotline an: 01805 976 990*. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Zugmesslasche oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.


- hohe Wägegenauigkeit - geringes Eigengewicht der Zugmesslasche - gute Ablesbarkeit - einfache Handhabung, robuste Ausführung - mit Maximalwert (Spitzenwert) -Speicher - lange Batteriehaltezeiten von 200 h			- Anzeige Maximalgewicht (Brutto/Netto) - Anzeige am Zugkraftaufnehmer - Maßeinheiten kg, t, lbs, to, kN - automatische Abschaltung zur Schonung - einfacher Batteriewechsel - Überlastwarnung an der Zugmesslasche
Technische Spezifikation der Zugmesslasche
Zugmesslasche	TZL 1	TZL 2,5	TZL 5	TZL 10	TZL 20
Meßbereich	0 ... 1 t	0 ... 2,5 t	0 ... 5 t	0 ... 10 t	0 ... 20 t
Nennlast	1,0 t	2,5 t	5 t	10 t	20 t
Grenzlast	1,1 t	2,75 t	5,5 t	11 t	22 t
Bruchlast	>= 4 t	>= 10 t	> 20 t	> 40 t	> 80 t
Ablesbarkeit	1 kg	1 kg	1 kg	10 kg	10 kg
Gewicht	1,1 kg	1,7 kg	2,1 kg	3,9	6,8
Genauigkeit	0,2 % der Nennlast
Arbeitstemperatur	-10 °C ... +50 °C
Lagertemperatur	-20 °C ... +70 °C
Schutzart	IP 54
Betriebsdauer	ca 200 h bei 20 °C
Batterien	4 x 1,5 V AA Batterien
Anzeige	LCD-Display, 20,5 mm 4 1/2-stellig
Tarierbereich	100 % der Nennlast
Überlastwarnung	bei Überschreitung von 110% der Nennlast

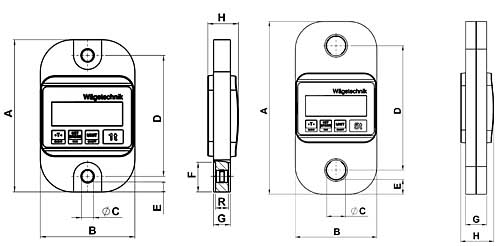

Technische Zeichnung der Zugmesslasche

Abmessungen Zugmesslasche TZL 1,0 t			Abmessungen Zugmesslasche TZL 2,5 ... 20 t
Zugmesslasche	TZL 1	TZL 2,5	TZL 5	TZL 10	TZL 20
A	190 mm	233 mm	250 mm	325 mm	378 mm
B	118 mm	118 mm	118 mm	118 mm	141 mm
C	Ø 14 mm	Ø 22 mm	Ø 27 mm	Ø 48 mm	Ø 55 mm
D	151 mm	173 mm	180 mm	213 mm	233 mm
E	12,5 mm	19 mm	21,5 mm	22 mm	32 mm
F	37 mm	-	-	-	-
G	21 mm	25 mm	30,5 mm	47 mm	57 mm
H	38,4 mm	42,2 mm	45,1 mm	64,4 mm	74,2 mm
Lieferumfang der Zugmesslasche 1 x Zugmesslasche TZL 4 x Batterien 1,5 V AA 1 x Bedienungsanleitung 1 x Transportkoffer Anmerkung zu der Zugmesslasche die Lieferung der Zugmesslasche TZL erfolgt ohne Schäkel und Haken			Die Zugmesslasche TZL im Transportkoffer
additional zur Zugmesslasche - Haken - Schäkel Die Zugmesslasche bieten wir auch als TZR Modell mit einer externen Anzeige an. Die Übertragung der Daten erfolgt kabellos mittels Funk. Weiterhin verfügt die externe Anzeige der Zugmesslasche über eine USB- Schnittstelle zum Übertragen der Daten auf einen PC. Hierzu finden Sie weitere Informationen, wenn Sie folgendem Link folgen: Zugmesslasche TZR

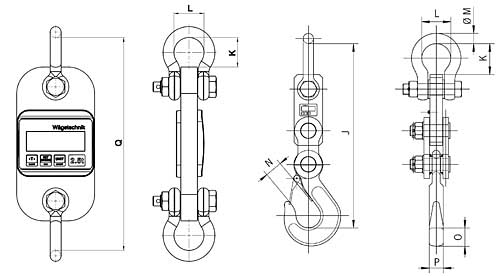

Technische Zeichnung der Zugmesslasche

Zugmesslasche TZL mit Schäkel			Zugmesslasche TZL mit Haken
Zugmesslasche	TZL 1	TZL 2,5	TZL 5	TZL 10	TZL 20
J	348 mm	604 mm	610 mm	690 mm	780 mm
K	30 mm	34 mm	50 mm	105 mm	92 mm
L	26 mm	38 mm	44 mm	95 mm	95 mm
M	Ø 10 mm	Ø 16 mm	Ø 19 mm	Ø 35 mm	Ø 35 mm
N	25 mm	25 mm	32 mm	50 mm	70 mm
O	23 mm	23 mm	37 mm	63 mm	80 mm
P	17 mm	17 mm	28 mm	44 mm	57 mm
Q	235 mm	309 mm	315 mm	535 mm	562 mm
R	16 mm	-	-	-	-

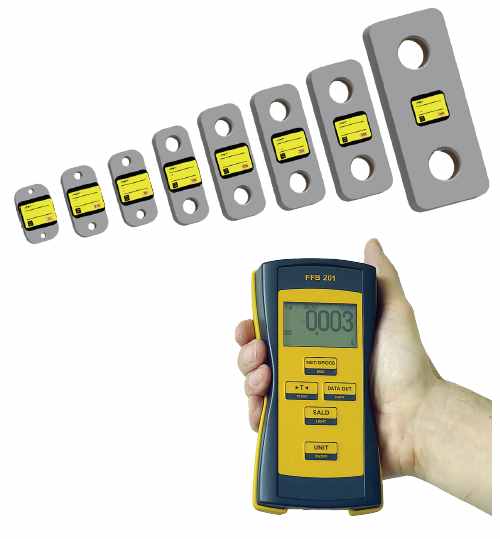

Hier sehen Sie weitere ähnliche Produkte zum Begriff "Zugmesslasche": - Zugmesslasche PCE-FM 1000 (bis 1000 N, externe Kraftmesszelle, RS-232-Schnittstelle für PC, optionale Software) - Zugmesslasche PCE-FG K Serie (Fehlertoleranz 0,05%, externe Zugmesslasche, bis 200.000N, int. Speicher, Software) - Zugmesslasche EF- AE-S (bis 50 kN, Zug- u. Druckkraftmessung, ext. Zugmesslasche, USB für PC, Software) - Zugmesslasche TZR (bis max. 20 t, Zugmesslasche mit externer Anzeige und Funkfernbedienung)
