2-Kanal Oszilloskop PCE-OC 1 (Scope-Meter)

Oszilloskop (5 MHz), Multimeter (echteffektiv), Frequenzzähler (10 MHz) und
 Drehzahlmesser in einem handlichen Instrument kombiniert

Dieses Oszilloskop (Speicher-Oszilloskop) ist ein multifunktional einsetzbares Messinstrument für den Elektrotechniker im Industriebetrieb vor Ort, der Kfz-Werkstatt, dem Labor, der institutionellen Forschung und der Entwicklung. Das Oszilloskop schließt die Lücke zwischen dem normalen Multimeter und einem tragbaren Multifunktions-Oszilloskop – das alles im kompakten Format eines Profi- Multimeters! Neben der allgemeinen Funktionsvielfalt besticht das Hand-Oszilloskop durch einen großen Frequenzbereich (5 MHz) und echten Zweikanalbetrieb. Zu den Multimeter- Messdaten werden gleich auch die zugehörigen Kurvenformen angezeigt und umgekehrt die numerischen Messdaten zur Oszilloskop-Darstellung. Das große Multimeter-Display dient zur gleichzeitigen Darstellung von Multimeter-Anzeigen und Kurvenformen. Die Bedienung erfolgt auf komfortable Weise per Softkeys.
Mit der mitgelieferten Software und dem USB - Datenkabel ist eine Messwerterfassung und Datenverarbeitung am PC kein Problem. Eine Übersicht aller Oszilloskope (Hand-Oszilloskop und Tisch-Oszilloskop) sehen Sie, wenn Sie diesem Link hier folgen.

 - 2-Kanal-Digital-Oszilloskop

 - Samplingrate 50 mS/s je Kanal

 - Analogbandbreite DC bis 5 MHz

 - diverse Triggermöglichkeiten, u. a.
   Autotrigger

 - Autorange-True RMS-Multimeter

 - 10 MHz-Frequenzzähler

 - Autoset für einfache Handhabung

 - einfache Menüsteuerung per Softkeys

 - beleuchtbares Grafik-Display 132 x 128
   Pixel

 - interner Speicher für bis zu 16 Shots

 - USB-Interface für DMM Messdaten- und

 -  Messkurvenübertragung

 - Netz- oder Akkubetrieb (Li-Ion-Akku)

 - Sicherheit: IEC-1010-1/ 664; CAT III/600V

Oszilloskop PCE-OC 1

Bedienungsanleitung vom Oszilloskop
ansehen / ausdrucken

Technische Spezifikation

Oszilloskop

Multimeter

Allgemeine Eigenschaften

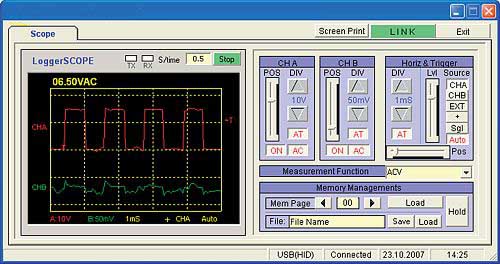

Software zum Oszilloskop PCE-OC 1

Anwendung des Oszilloskop PCE-OC 1

In diesem Video sehen Sie das Oszilloskop beim überprüfen verschiedener Instrumente, wie z.B. bei der Überprüfung der Spannung die eine Fahrzeugbatterie erzeugt; oder bei der Batterie einer Waage wird geprüft, dass die Eingangswelle nicht verformt ist, und dass die Frequenz die richtige ist.

Lieferumfang
1 x Oszilloskop PCE-OC 1, 1 x Software inklusive USB-Datenkabel, 1 Satz Prüfleitungen, 1 x Transporttasche, 1 x Gummiholster, 1 x AC-Adapter/Ladegerät, 1 x Ni-MH-Akkusatz, Anleitung

optionales Zubehör

 - Drehzahl-Adapter
  Adapter mit Drehzahlsensor an 1 m Kabel zum
  Anschluss an das Oszilloskop.
  Zur opt. Messung der Drehzahl zwischen
   100 ... 20000 RPM (U/min) in zwei Bereichen.
   - 0,1 mV DC / 1 RPM   (Bereich 1)
   - 0,1 mV DC / 10 RPM (Bereich 2)
   Abmessungen: 190 x 73 x 37 mm

Wie funktioniert eine digitales Speicher-Oszilloskop?

Ein Oszilloskop wird dort eingesetzt, wo elektrische Signale visuell dargestellt werden sollen. Dabei wird der Spannungsverlauf über der Zeit in einem zweidimensionalen Koordinatensystem dargestellt. Ein Speicher-Oszilloskop ist wie folgt aufgebaut

Das mit dem Tastkopf aufgenommene Signal wird mit Hilfe der analogen Eingangskreise im Oszilloskop angepasst (Teiler, Verstärker, …). Anschließend wird es auf einen A/D-Wandler gegeben. Der A/D-Wandler ist ein Baustein, welcher eine Analoge Eingangsspannung in einen digitalen Zahlenwert umwandelt. Im festen Takt wird das anliegende Signal nun abgetastet. Die Werte werden in dem Speicher von dem  Oszilloskop hinterlegt. Über einen Prozessor werden diese Werte jetzt ausgelesen und zur Anzeige gebracht.

Einige Begriffe rund um das Oszilloskop

Samplerate: Die Samplerate gibt an, wie oft das Oszilloskop das Analoge Signal abtastet. Dabei werden gewöhnlich die Anzahl der Abtastungen pro Sekunde angegeben, z.B. 500 MS/s (Megasamples pro Sekunde). Von der Samplerate ist abhängig, bis zu welcher Frequenz des Eingangssignals noch eine korrekte Anzeige vom Oszilloskop erfolgt. Um eine gute Darstellung zu erreichen, sollte die Samplerate von dem Oszilloskop etwa das 10-fache der höchsten erwarteten Eingangsfrequenz betragen.
Wenn da Oszillsokop ein Signal mit einer zu niedrigen Samplerate abgetastet wird, tritt der sogenannte Alias-Effekt auf. Dieser Effekt verursacht, dass das Oszilloskop eine Signalform mit dem Vielfachen der Periodendauer von dem wahren Signals angezeigt wird. Folgende Zeichnung soll es verdeutlichen:

Die roten Punkte markieren die Abtastungen. Aus diesen rekonstruiert das Oszilloskop fälschlicherweise ein Signal mit einer niedrigeren Frequenz. Um dieses zu vermeiden, kann im Oszilloskop  Eingangsseitig ein Tiefpass-Filter eingesetzt werden, welcher Frequenzen, die über der halben Abtastfrequenz liegen, herausfiltert.

Ersatzzeit-Messfolge (Zeitversetzte Abtastung): Die Ersatzzeit-Messfolge ist ein Hilfsmittel, mit welchem ein Oszilloskop periodisch wiederkehrende Signale auch mit niedrigen Sampleraten richtig rekonstruieren kann. Dabei wird jede Periode von dem Oszilloskop mehrmals abgetastet. Allerdings werden die Zeitpunkte der Abtastung, im Bezug auf den Anfang der Periode verschoben.

Nach dem ersten Durchlauf (grün) tastet das Oszilloskop das Signal noch weitere Male Zeitversetzt ab (blau und orange). Dadurch kann das Oszilloskop das Signal trotz niedriger Abtastrate genau rekonstruieren. Dieses Verfahren hat den Nachteil, dass das Signal periodisch und wiederkehrend sein muss. Sehr kurze und einmalige Ereignisse können von dem Oszilloskop nicht aufgenommen werden.

Trigger: Wenn ein Oszilloskop das Eingangssignal einfach von links nach rechts immer wieder anzeigen würden, könnte kein stehendes Bild erzeugt werden. Da die Bildwiederholungsrate von einem Oszilloskop gewöhnlich sehr hoch ist, und das Signal immer von einem zufälligen Punkt anfangen würde, bekämen wir nur ein springendes Bild. Um dieses Problem zu lösen, wird bei jedem Oszilloskop ein Trigger eingesetzt. Dieser ermöglicht ein stehendes Bild, indem er detektiert, wann das Eingangssignal einen bestimmten (beim Oszilloskop manuell einstellbaren) Schwellenwert über- oder unterschreitet. Sobald dieses sogenannte Trigger-Ereignis auftritt, wird das Eingangssignal auf dem Display dargestellt. So wird erreicht, dass das Signal von dem Oszilloskop immer von demselben Punkt aus beginnend, angezeigt wird. Weiterhin hat ein Oszilloskop sehr oft die Möglichkeit, die Triggerung über ein externes Signal vorzunehmen. Dabei wird kann das Starten der Anzeige über einen externen Eingang gesteuert. Ein modernes Digital-Oszilloskop bietet auch weitere Trigger-Möglichkeiten an.

ISO Kalibrierzerifikat
Zu diesem Oszilloskop können Sie ein ISO Kalibrierzertifikat bekommen. Das Zertifikat ist auf Ihren Namen ausgestellt, und bescheinigt die Genauigkeit des jeweiligen Messgerätes. Die Kalibrierung geschieht nach ISO 9000. Das heißt, dass alle Größen rückführbar auf DKD-Normale (DKD = Deutscher Kalibrierdienst) sind. Hier finden Sie mehr Informationen über die Kalibrierung:

Kalibrierung: Bei einer Kalibrierung wird die Genauigkeit des Messgerätes, in diesem Fall bei dem Oszilloskop, festgestellt. Dabei wird allerdings kein Eingriff in das Messsystem unternommen, sondern es wird lediglich die Abweichung der angezeigten Messwerte durch das Anlegen von bekannten und sehr genauen Größen bestimmt.

Kalibrier-Zertifikat: Die bei der Kalibrierung festgestellten Abweichungen (Soll-Wert und Ist-Wert) von dem Oszilloskop werden in einem Dokument, das Kalibrier-Zertifikat, festgehalten.

Kalibrier-Intervall: Um immer eine höchstmögliche Genauigkeit zu gewährleisten, ist es wichtig das Oszilloskop im wiederkehrenden Zyklus neu zu Kalibrieren. Dieser Zeitraum zwischen zwei Kalibrierungen entspricht dem Kalibrier-Intervall. Kalibrier-Zertifikate haben gewöhnlich eine Gültigkeit von 1 Jahr. Damit wäre als Kalibrier-Intervall maximal 1 Jahr anzunehmen.
