Digitales Zangen- Leistungsmessgerät PCE-UT232

Zangen- Leistungsmesser und Energiemessgerät (Echtzeit) für bis zu 3-Phasen
mit Datenspeicher, USB-Schnittstelle und Software

Dieses Zangenleistungsmessgerät ist der absolute Allrounder. Kaum einen Wunsch lässt das Zangen- Leistungsmessgerät offen. Der bis zu Drei - Phasen - Leistungsmesser PCE-UT232 dient zur ein- oder dreiphasigen Leistungsmessung sowie als Wirk- Energiezähler bis zu 9999 kWh. Zur Minimierung von Störungen an Maschinen durch Ingenieure und Service-Techniker wird deshalb ein entsprechendes Testgerät benötigt, das in der Lage ist, Spannungs-, Strom- und Leistungs- messungen zu bewerkstelligen. Dieses Zangenleistungsmessgerät ist hervorragend für diese Aufgaben geeignet. Seine internen, dem neuesten Stand der Technik entsprechenden Schaltkreise gewährleisten eine sehr genaue Analyse der verschiedenen Leistungsfaktoren - schnell und akkurat - und ermöglichen so eine Behebung anstehender Probleme. Die im Gerät gesammelten Messwerte können bei Belieben wieder aufgerufen und ausgewertet werden. Im Lieferumfang ist alles enthalten, was Sie zur Messung und Auswertung benötigen (auch Software und Datenkabel). Hier sehen Sie weitere Leistungsmessgeräte. Bei Fragen nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich des Zangen-Leistungsmessgeräts oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Hier finden Sie weitere Informationen zum Leistungsmessgerät PCE-UT232   Bedienungsanleitung für das Leistungsmessgerät PCE-UT232 ansehen / ausdrucken   CE Zertifikat von dem Leistungsmessgerät PCE-UT 232   Video zum Zangen-Leistungsmessgerät PCE-UT232 ansehen   Hier finden Sie weitere Produktbilder zum Zangen-Leistungsmessgerät PCE-UT232.   Datenblatt zum Zangen-Leistungsmessgerät PCE-UT 232

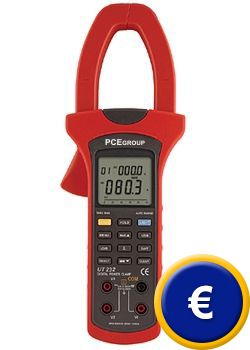

Zangen- Leistungsmessgerät PCE-UT 232

- Wirkleistung (kW)



- Scheinleistung (kVA)



- Blindleistung (kVAR)



- Leistungsfaktor (cos φ)



- Phasenwinkel



- Wirkenergie- Integrator (kWh)



- automatische Messbereichswahl

- Multimeter-Funktionen



- Echter Effektivwert / Spannung



- Echter Effektivwert / Strom



- Frequenz



- 99-Punkt-Datenspeicher auf Display anzeigbar


-
Min / Max und Data-Hold-Funktion


- interner Kalibriermodus


Einfache Strommessung mit dem Zangen- Leistungsmessgerät PCE-UT232

Anwendungsbeispiel zum Zangen- Leistungsmessgerät PCE-UT232


1 Phasen / 2 Leiter Leistungsmessung mit dem Zangen- Leistungsmessgerät PCE-UT232
Ein weiteres Beispiel zum Zangen- Leistungsmessgerät PCE-UT232


3 Phasen / 3 Leitermessung mit dem Zangen- Leistungsmessgerät PCE-UT232
3 Leiter-Messung mit Zangen- Leistungsmessgerät PCE-UT232


3 Phasen / 4 Leitermessung mit dem Zangen- Leistungsmessgerät PCE-UT232
4 Leiter-Messung mit Zangen- Leistungsmessgerät PCE-UT232

Technische Daten
Spannung (AC/TRMS) 20/100/300/600 V; ±1,2 % + 5 dgt.
Strom (AC/TRMS) 40/100/400/1000 A; ±2,0 % + 5 dgt.
Wirkleistungsmessung 0,01 kW ... 600 kW; ±3,0 % + 5 dgt.
Scheinleistungsmessung 0,01 kVA ... 600 kVA; ±3,0 % + 5 dgt.
Bindleistung 0,01 kVAr ... 600 kVAr; ±4,0 % + 5 dgt.
Wirkenergie (KWh-Zähler) 1 ... 9999 kWh; ±3,0 % + 2 dgt.
Leistungsfaktor (cos φ) 0,3 ... 1,00 induktiv u. kapazitiv; ±0,02 + 2 dgt.
Phasenwinkel 0 ... 360°; ±1,0°
Frequenz 20 ... 500 Hz
Datenlogger 99 Messwerte
Display 9999 mit analog Bargraph, hintergrundbeleuchtet

Sicherheit und Normung

EC 61010

CAT.III 600V

CAT.IV 300V Überspannung und doppelte Isolierung

Betriebsspannung 4 x 1,5 V Batterie
Abmessungen (H x T x H) 112 x 39 x 303 mm
Gewicht 600 g
Lieferumfang vom Zangen- Leistungsmessgerät PCE-UT 232



Lieferumfang

 1 x Leistungsmessgerät PCE-UT232
 4 x Testleitung
 4 x Krokoklemme
 1 x USB Interface Kabel
 1 x PC-Software
 4 x Batterie
 1 x Transportkoffer
 1 x Bedienungsanleitung



optionales Zubehör
ISO-Laborkalibrierung inklusive Zertifizierung zur Einhaltung Ihrer betriebsinternen ISO-Prüfnorm. Der Name des Auftraggebers bzw. die Daten Ihrer Firma werden ebenfalls auf dem Zertifikat festgehalten.

Kalibrierschein zum  Zangen- Leistungsmessgerät PCE-UT232



Zangen- Leistungsmessgerät PCE-UT232
