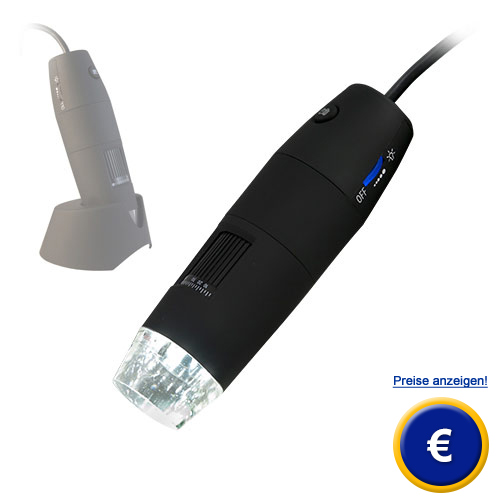

USB - Mikroskop PCE-MM 200
USB - Mikroskop zur "Live" Darstellung oder Dokumentation am Computer /
bis zu 200-fache Vergrößerung / 1600 x 1200 Pixel / Messungsfunktion am Mikroskop

Das universelle USB - Mikroskop zeigt Objekte in "live" Darstellung mit bis zu 200-facher Vergrößerung am Computerbildschirm. Die acht dezentral angebrachten LEDs vom USB - Mikroskop leuchten Ihr Forschungsobjekt optimal von allen Seiten aus und sorgen so für Brilliante und gestochen scharfe Bilder. Nehmen Sie mit dem PC - Mikroskop Pflanzen, Gegenstände oder kleine Lebewesen genau unter die Lupe und staunen Sie über verborgene Details. Auch mit dem bloßen Auge nicht wahrnehmbare Bewegungen oder Veränderungen hält das USB - Mikroskop dank Bild- oder Videoaufzeichnung für Sie fest. Das PC-Mikroskop eignet sich hervorragend für Hobby, Beruf, Wissenschaft und Unterricht (z.B. Oberflächenuntersuchung, Lesehilfe, Münzen, Briefmarken oder die Untersuchung von Platinen). Das Mikroskop verfügt über einen USB-Anschluss mit dem es an z.B. einen Laptop angeschlossen wird. Die Bildausgabe vom Mikroskop am PC-Monitor ist sehr bequem und ideal für Brillenträger oder für die Dokumentation und Vorführung in einer größeren Gruppe (z.B. Schulunterricht). Sollten Sie weitere Fragen zu dem USB-Mikroskop haben, schauen Sie bitte auf die folgenden technischen Daten oder rufen Sie unsere Hotline an: 01805 976 990*. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem USB - Mikroskop oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH. Eine Gesamtübersicht aller Mikroskope auch mit USB-Anschluss sehen Sie hier: Mikroskope.

- Vergrößerung stufenlos von 10 ... 200-fach

- superhelle weiße LED-Beleuchtung

-  Stromversorgung über USB 2.0

- Auflösung am Bildschirm 1600 x 1200 Pixel

- Bildfrequenz: 30 Bilder pro Sekunde

- Mikroskop mit Bild- und Videofunktion

- kleinste Bauform

- inklusive Standfuß und Software

1600 x 1200 Pixel

Vergrößerung

stufenlos 10 ... 200-fach

Farben

24 bit RGB

Lichtquelle

8 x weiße LED

Bildfrequenz

30 Bilder pro Sekunde

AVI

USB 2.0

USB 2.0

ab Windows XP SP2 aufwärts

ab MAC OS 10.5 (ohne Funktion der Fototaste)

110 x 33 mm

90 g

Das USB - Mikroskop bei der Betrachtung einer Platine.

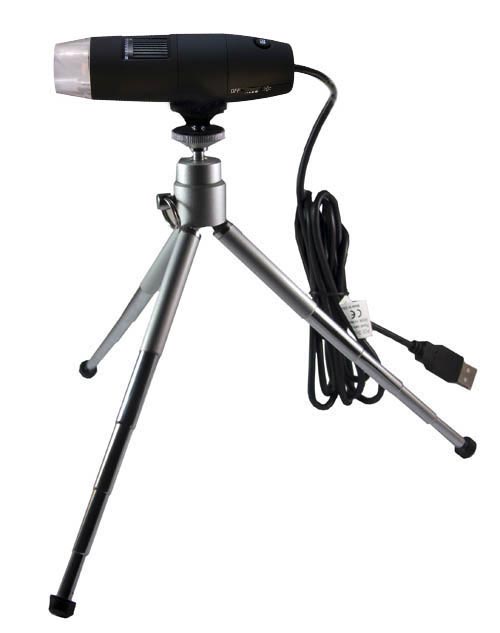

Das Stativ ist verstellbar. Das USB - Mikroskop lässt sich auch als USB-Kamera einsetzen.

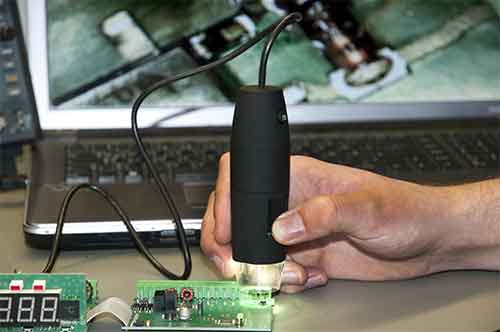

Hier sehen sie das USB - Mikroskop PCE-MM 200 bei der Untersuchung einer Platine

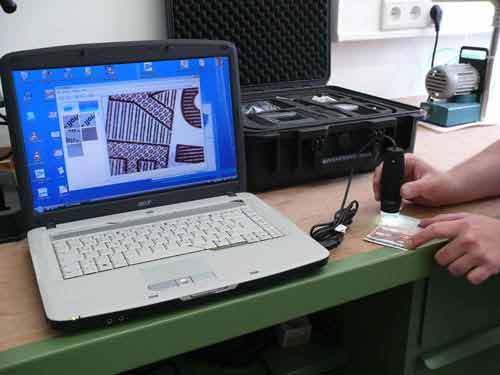

Hier sehen sie das USB - Mikroskop PCE-MM 200 bei der Materialprüfung

Untersuchung eines 10-Euro Scheins mit dem USB - Mikroskop PCE-MM 200

Hier sehen Sie das USB - Mikroskop PCE-MM 200 bei der Kontrolle der Druckqualität eines Tintenstrahldruckers

Hier sehen Sie das USB - Mikroskop PCE-MM 200 bei der Hautuntersuchung. Weitere Bilder sehen sie wenn sie dem folgenden Link folgen.

Vergrößerung vom USB-Mikroskop PCE-MM 200

Anwendung des Mikroskop
Bei der Anwendung des Mikroskop werden oft zwei entscheidende Fehler gemacht:
 - Es wird eine zu hohe Vergrößerung eingestellt. Für die Beobachtung von einfachen, transparenten
   Objekt-Schnitten genügt für den Anfänger eine Vergrößerung zwischen 50x und 300x. Nur bei der
   Beobachtung von Objekten, die mit einem Mikrotom geschnitten und daher sehr dünn sind, ist
   eine höhere Vergrößerung sinnvoll. Ebenfalls werden sehr hohe Vergrößerungen (1000x und höher)
   bei der Beobachtung von Blutabstrichen eingesetzt.
 - Das Präparat wird durch falsche Einstellung des Objektivs zerstört.
   Bei höheren Vergrößerungen lässt sich die Bildschärfe erst kurz bevor das Objektiv das Präparat
   berührt einstellen. Zur richtigen Einstellung wird das Objektiv deswegen dicht über das Präparat
   gefahren. Danach sieht man durch das Okular und stellt vorsichtig die Bildschärfe ein.

Reinigung des Mikroskop
Saubere Optiken sind eine wichtige Voraussetzung für gutes Mikroskopieren und einwandfreie Bilder. Bei der Verunreinigung ist Staub das größte Problem, zum einen stören die Verunreinigungen auf den Bildern, zum andern kann der Staub Glasflächen zerkratzen und auch Getriebe und Gleitflächen beschädigen. Der Schutz des Mikroskop vor Staub ist daher eine der wichtigsten Maßnahmen, um Schäden vorzubeugen. Daher das Mikroskop nach dem Arbeiten immer mit einer leicht zu reinigenden Haube abdecken und diese auch regelmäßig mit einem feuchten Tuch reinigen um zu verhindern, dass Staub von der Abdeckung in das Mikroskop gelangt. Offene Ausgänge am Tubus sollten daher ebenfalls immer abgedeckt werden. Bei der Reinigung von optischen Bauteilen ist die Art der Verunreinigung entscheidend. Dabei ist zwischen Staubteilchen (Glasabrieb von Objektträgern, Textilfusseln, Sand, ...) oder sonstigem Schmutz ( Fingerabdrücke, Rückstande von unsachgemäßen Reinigungsversuchen, ...) zu unterscheiden.

Was sie vor dem Mikroskopieren beachten sollten
  - Okulare und Objektive des Mikroskop dürfen nicht verschmutzt sein. Sie sehen sonst ein flaues
   Bild.
 - Beleuchtung einschalten.
 - Das kleinste Objektiv am Mikroskop auswählen - es sollte sich über dem Objekttisch befinden.
 - Objektträger mit den Klemmen auf dem Objekttisch vom Mikroskop anbringen.
 - Das Präparat unter dem Deckgläschen sollte sich dabei in der Mitte über der Kondensorlinse
   befinden.

Mikroskop - Vergrößerung
Die Mikroskop - Vergrößerung ist das Produkt der Multiplikation von der Objektiv-Vergrößerung mit der Okular-Vergrößerung.
Beispiel Stereo Zoom - Mikroskop: Okulare 12,5-fach und Zoom-Objektiv 0,8-fach bis 4,0-fach ergeben eine Gesamt - Vergrößerung von 10-fach bis 50-fach usw.

Zoom - Vergrößerung
Die meisten Stereo-Mikroskope weisen eine stufenlose, variable Einstellmöglichkeit der Vergrößerung mit außen liegendem Rändelring auf.

Arbeitsabstand
Es ist gut wenn ein freier Arbeitsabstand zwischen Arbeitsgut und unterster Objektivlinse vom Mikroskop besteht. In der Regel sind 80 bis 120 Millimeter, je nach Mikroskop-Bauart ideal. Spezielle
Arbeits-Mikroskope weisen einen Abstand von 200 bis 250 Millimeter auf. Typisch für gute Optiken sind 20 bis 25 Millimeter bei 10-fach Vergrößerung.

Sehfeld
Maßstab ist der Durchmesser des beobachteten Mikroskop-Bildes bei 10-facher Vergrößerung. Er ist ein Qualitätsmerkmal jeder Optik und kann auch vom Laien sofort überprüft werden. Faustregel: Je niedriger die Vergrößerung, umso größer der Sehfelddurchmesser.

Ihr Browser unterstützt dieses Plug-In nicht

Zusammenhang zwischen Tiefenschärfe und Vergrößerung
Die Tiefenschärfe ist der Distanzbereich vor und hinter der Fokalebene, in dem das Bild "scharf" erscheint. Während die Tiefenschärfe von verschiedenen Faktoren abhängt, spielt die Vergrößerung vom Mikroskop eine wichtige Rolle bei der Bestimmung der Größe dieses Distanzbereichs. Im allgemeinen gilt: je stärker die Vergrößerung, umso geringer die Tiefenschärfe. Die Bildzusammensetzungsfunktion spielt daher eine wichtige Rolle in der Mikroskopie, und digitale Mikroskope ermöglichen eine wesentlich effizientere Erstellung von vollflächig scharf gestellten Bildern.

Tiefenschärfe
Ein Stereo - Mikroskop zeigt bei einer niedrigen Vergrößerung oft eine Tiefenschärfe von zehn Millimetern, die damit den plastischen Bildeindruck erheblich steigert.

Auflösung und Kontrast des mikroskopischen Bildes einstellen
Unter dem Objekttisch vom Mikroskop befindet sich der Kondensor, welcher aus einem Linsensystem und einer Irisblende, der Aperturblende besteht. Die Funktion dieser Blende im Hellfeld-Verfahren liegt in der optimalen Aufbereitung des Mikroskopierlichts für das jeweilige Objektiv. Wird die Aperturblende des Mikroskop geöffnet, so steigt die Auflösung bei abnehmendem Kontrast. Beim Schließen ist umgekehrt eine Abnahme der Auflösung bei gleichzeitiger Kontrastzunahme erkennbar. Die Funktion der Aperturblende besteht somit darin, den für das jeweilige Präparat optimalen Kompromiss zwischen Auflösung und Kontrast einzustellen. Beim Phasenkontrast- oder Dunkelfeld-Mikroskop hat die Aperturblende keine Funktion und wird zur Vermeidung von Störungen deshalb bei diesen Kontrastverfahren vollständig geöffnet.

Umschalten vom Mikroskop auf größere Objektive
Bringen sie die Zellen Ihres Präparates, die sie sich genauer ansehen möchten, durch Verschieben des Objektträgers in die Bildmitte, damit sie diese nach dem Umschalten des Objektives wieder finden. Schwenken sie nun mit dem Objektivrevolver vom Mikroskop das nächstgrößere Objektiv über das Präparat. Meistens ist das neue Bild schon fast scharf. Die Einstellung der Schärfe erfolgt nun nur noch mit dem Feintrieb vom Mikroskop. Beim nächstgrößeren Objektiv gehen sie genauso vor.

Was sie bei starken Vergrößerungen beachten sollten
Bei starken Vergrößerungen darf die Blende vom Mikroskop nicht zu weit zugezogen sein, da sie dann Linien im Bild doppelt sehen und das Bild unschärfer wird. Dann müssen sie die Blende weiter aufziehen. Sollte die Blende andererseits ganz offen sein, kann das Bild flau erscheinen, so dass sie kaum etwas erkennen können. Dann müssen sie die Blende weiter zuziehen. Bleibt trotz richtiger Einstellung ein flaues Bild bestehen, so ist wahrscheinlich das Okular oder das Objektiv vom Mikroskop verschmutzt. Sie sollten in diesem Fall die verschmutzten Linsenflächen reinigen.

Einstellen eines scharfen Bildes
Schließen sie die Blende am Kondensor etwa zur Hälfte. Bewegen sie nun langsam mit Hilfe des Grobtriebes das kleinste Objektiv vom Mikroskop auf das Präparat zu, wobei sie gleichzeitig durch das Okular schauen. Wenn sie die Zellen Ihres Objektes erkennen können, stellen sie mit dem Feintrieb vom Mikroskop die Bildschärfe genau ein. Regeln sie dabei die Helligkeit mit dem Regelknopf für die Beleuchtung auf eine Ihnen angenehme Lichtstärke. Besitzt Ihr Mikroskop keine regelbare Beleuchtung, schließen sie die Blende am Kondensor etwas mehr, wenn das Bild zu hell ist, bzw. öffnen sie, wenn das Bild zu dunkel ist.
Mehr Informationen zu den allgemeinen Begrifflichkeiten sehen Sie hier: Rund um das Mikroskop.
