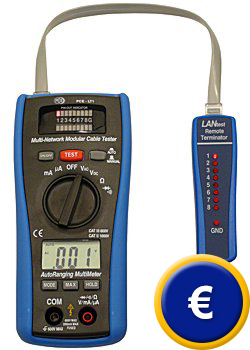

LAN-Tester mit Multimeter PCE-LT 2
LAN-Tester zur schnellen Überprüfung von Netzwerkkabeln /
Kombigerät aus LAN-Tester und Multimeter /
|
Der
LAN-Tester PCE-LT 2 ist ein Kombigerät was Konfigurationsfehler
im Ethernet aufspürt und gleichzeitig als Multimeter verwendet
werden kann. Somit kann die Peripherie eines Netzwerks schnell
mit dem LAN-Tester überprüft werden. Mit dem LAN-Tester
besteht die Möglichkeit 8-polige Datenleitungen mit RJ-45
Stecker und Koaxkabeln mit BNC-Stecker auf Durchgang, offene
Verbindungen, und Kurzschlüsse zu überprüfen.
Mit
dem LAN-Tester, der gleichzeitig als Multimeter dient, besteht
die Möglichkeit eine
Durchgangsprüfung mit Summer und einen Diodentest
durchzuführen. Bei dem LAN-Tester handelt es sich ferner um ein
Gerät, mit dem die am häufigsten auftretenden Fehler bei der
Installation von Netzwerken aufgezeigt werden können. Die zweizeilig angeordneten LEDs zeigen sukzessive
die Pin- Belegung des
zu prüfenden Kabels an. Bei einem Kurzschluss leuchten mehr als zwei
LEDs gleichzeitig.
Bei
Fragen schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.
Unsere Techniker und Ingenieure beraten Sie sehr gerne zum Lan-Tester, aber
auch zu allen anderen Produkten auf dem Gebiet der Regeltechnik,
der Labortechnik,
der Messgeräte oder der Waagen
der PCE
Deutschland GmbH.
|

|
|
-
Kombigerät von LAN-Tester und Multimeter
- 3,5 " Zoll LED am Hauptgerät
- Batteriestandanzeige |
-
Durchgangsprüfung und Diodentest möglich
- Überlastanzeige
- Kurzschlussanzeige
|
Allgemeine
technische Spezifikation vom
LAN-Tester LT 2
|
Display
Multimeter |
3,5
" LCD, mit einer Ablesung bis zu 9999
Anzeige von Einheit und Einstellung |
Überlastanzeige |
Anzeige
von "OL" im Display |
Anzeige
einer negativen Polarität |
im
Display erscheint ein Minuszeichen |
Abtastrate
|
2
... 3 x pro Sekunde |
Umgebungsbedingungen
|
0
... +40 °C; <75 % rel. Feuchte |
Lagerbedingungen |
-10
... +50 °C, <85 % rel. Feuchte |
Einsatzhöhe |
0
... 2000 m |
Abmessungen
Hauptgerät |
190
x 85 x 55 mm |
Abmessungen
Bedieneinheit |
120
x 41 x 28 mm |
Stromversorgung
Multimeter |
2
x 1,5 V AAA-Batterien |
Stromversorgung
Lan-Tester |
1
x 9 V 6F22-Batterie |
Batteriestandanzeige |
im
Display |
Gewicht
Hauptgerät |
360
g (inkl. Batterien)
|
Gewicht
Bedieneinheit |
ca.
50 g |
Technische
Spezifikation zum Multimeter vom LAN-Tester LT 2 |
Gleichspannung |
Eingangswiderstand |
10
MΩ |
Maximal
zugelassene Eingangsspannung |
250
V |
Die
angegebene Messgenauigkeit bezieht sich auf einen Zeitraum von
einem Jahr nach Kalibrierung bei einer Temperatur von 18 ... 28
°C und einer relativen Luftfeuchtigkeit von <75 %. |
Messbereich |
Auflösung |
Messgenauigkeit |
200
mV |
0,1
mV |
±
(0,8 % + 5) |
2
V |
0,001
V |
±
(0,8 % + 5) |
20
V |
0,01
V |
±
(0,8 % + 5) |
200
V |
0,1
V |
±
(0,8 % + 5) |
250
V |
1
V |
±
(1,0 % + 5) |
|
Wechselspannung |
Eingangswiderstand |
10
MΩ |
Maximal
zugelassene Eingangsspannung |
250
V |
Frequenzbereich |
40
... 400 Hz |
Messbereich |
Auflösung |
Messgenauigkeit |
2
V |
0,001
v |
±
(1,0 % + 5) |
20
V |
0,01
V |
±
(1,0 % + 5) |
200
V |
0,1
V |
±
(1,0 % + 5) |
250
V |
1
V |
±
(1,2 % + 5) |
|
Gleichstrom |
Überlastschutz |
F
250 mA / 250 V Sicherung |
Maximaler
Eingangsstrom |
200
mA |
Maximaler
Spannungsabfall bei der Messung |
200
mV |
Messbereich |
Auflösung |
Messgenauigkeit |
200
µA |
0,1
µA |
±
(1,2 % + 5) |
2000
µA |
1
µA |
±
(1,2 % + 5) |
20
mA |
0,01
mA |
±
(1,2 % + 5) |
200
mA |
0,1
mA |
±
(1,2 % + 5) |
|
Wechselstrom |
Überlastschutz |
F
250 mA / 250 V Sicherung |
Maximaler
Eingangsstrom |
200
mA |
Maximaler
Spannungsabfall bei der Messung |
200
mV |
Frequenzbereich |
40
... 400 Hz |
Messbereich |
Auflösung |
Messgenauigkeit |
200
µA |
0,1
µA |
±
(1,5 % +5) |
2000
µA |
1
µA |
±
(1,5 % +5) |
20
mA |
0,01
mA |
±
(1,5 % +5) |
200
mA |
0,1
mA |
±
(1,5 % +5) |
|
Widerstand |
Leerlaufspannung |
~0,25
V |
Überlastschutz |
205
V AC/DC Effektivspannung |
Messbereich |
Auflösung |
Messgenauigkeit |
200
Ω |
0,1
Ω |
±
(1,2 % + 5) |
2
kΩ |
0,001
kΩ |
±
(1,0 % + 5) |
20
kΩ |
0,01
kΩ |
±
(1,0 % + 5) |
200
kΩ |
0,1
kΩ |
±
(1,0 % + 5) |
2
MΩ |
0,001
MΩ |
±
(1,2 % + 5) |
20
MΩ |
0,01
MΩ |
±
(1,5 % + 5) |
|
Lieferumfang vom LAN-Tester LT 2
|
1 x LAN-Tester PCE-LT
2
1 x Remote Unit
1 x Messleitungssatz
1 x Bedienungsanleitung
|
|
Optional
erhältliches
Zubehör zum LAN-Tester LT 2
|
- ISO Kalibrierschein
(Multimeterfunktion)
Für Betriebe, welche den den Lan-Tester in den
internen Prüfmittel-Pool aufnehmen möchten oder zur
jährlichen Rekalibrierung. Die Zertifizierung
nach ISO beinhaltet eine Laborkalibrierung mit
Prüfschein und allen Messwerten.
Der Schein dient ebenfalls zur Vorlage beim Editor bei einer
ISO-Prüfung. |
 |

|

|
