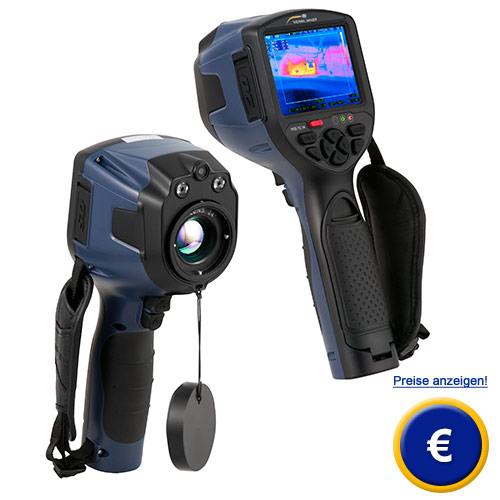

Weitbereichs- Wärmebildkamera PCE-TC 34

Wärmebildkamera inklusive Software / wechselbarer Akku / Weitwinkelaufsatz /
3,5 Zoll Disply / Messauflösung von 640 x 480 Pixel / LCD-Display / 660 g leicht /
ergonomische Bauweise / LED-Beleuchtung / elektrischer Autofokus / 50 Hz Bildfrequenz

Das Herzstück der hochauflösenden Weitbereichs- Wärmebildkamera ist ein ungekühltes Mikrobolometer (Uncooled Focal Plane Array) mit einer Messauflösung von  640 x 480 Pixel. Die Weitbereichs- Wärmekamera wurde im ergonomischen Design für die Ein-Hand-Bedienung konzipiert. Durch das sehr geringe Gewicht von nur 660 g, wird das schnelle Ermüden der Hand verhindert. Durch das additionale Weitwinkelobjektiv ist sie ideal zum Analysieren von Anlagen, Bauwerke auf kurzer Entfernung bei denen ein Normalobjektiv einer Wärmebildkamera, ein zu kleines Wärmebild liefern würde. Auf Grund der Verkleinerung und der gesteigerten Abbildungsleistung, sind Sie mit der Weitbereichs- Wärmebildkamera PCE-TC 34 in der Lage, auch solche Problemfälle sicher zu analysieren. Das in dieser Preisklasse einzigartige, sehr große 3,5" LCD- Display unterstützt Sie dabei sehr wirkungsvoll. Die Wärmebildkamera PCE-TC 34 bietet bei einem Temperaturbereich von -20 °C bis +350 °C, eine Genauigkeit von ±2°C oder ±2% vom Messbereich.
Durch die integrierten LED Beleuchtung, können Sie bei dunkelheit die Umgebung ausleuchten, um mit der eingebauten Videokamera, Fotos oder Videos zu machen. Des weiteren haben Sie bei dieser Wärmebildkamera die Möglichkeit, automatisch den wärmsten Messpunkt im Messbild zu finden und anzeigen zu lassen (Hot-Spot), inklusive einer Temperaturdifferenz- Messung. Mit den leistungsfähigen Funktionen werden Unregelmäßigkeiten sofort erkannt und entsprechende Maßnahmen können an Ort und Stelle ergriffen werden.

Die gespeicherten Wärmebildaufnahmen können mit der zugehörigen SD-Speicherkarte der Wärmebildkamera auf den PC bzw. Laptop übertragen werden. Im Lieferumfang befindet sich eine Auswertesoftware mit der Sie nicht nur ausführliche Analysen der Wärmebilder erstellen können, sondern auch ohne großen Aufwand oder Studium der Bedienungsanleitung, Berichte erstellen.

Sollten Sie weitere Fragen zur Wärmebildkamera  PCE-TC 34 haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne zu dieser Wärmebildkamera oder zu Produkten aus den Gebieten der Labortechnik, der Regeltechnik, der Messinstrumente oder der Waagen der PCE Deutschland GmbH.

Hier geht es zur Weitbereichs- Wärmebildkamera PCE-TC 34   Bedienungsanleitung der Weitbereichs- Wärmebildkamera PCE-TC 34 ansehen / ausdrucken

 Hier geht es zur Weitbereichs- Wärmebildkamera PCE-TC 34

- aufsetzbares Teleoptik für den Fernbereich
- präzise Temperaturmessung
- zwei bewegliche Messpunkte
- automatisches finden des wärmsten Punktes
- großes beleuchtetes 3,5" LCD Display
- hohe Messauflösung von 640 x 480 Pixel
- Temperaturbereich: -20 ... +350 °C
- 8 fach digital Zoom
- ungekühlte Mikrobolometer- Technologie

- geringes Gewicht: 660g
- LED Beleuchtung zum Ausleuchten
- 32 GB Speicherkarte
- lange Einsatzzeit: bis zu 6 Stunden
- Datentransfer per USB- Schnittstelle
- ausführliche Software
- umfangreiches Zubehör
- keine Ermüdung des Handgelenkes
- Ergonomie: Ein-Hand-Bedienung

Leistungsumfang

- Bestimmung der Temperatur an allen Punkten
- Bestimmung der Maximum-, Minimum- und Durchschnittstemperatur im gesamten Bild
- Farbpaletten wählbar
- Level und Span frei verschiebbar
- Wechselbares Objektiv für den Weitwinkelbereich
- Wechselbarer Akku für die direkte Wiederaufnahme der mobilen Messung
- Einstellbares Ladegerät für schnelles und schonendes Laden der Akkus
- Handschlaufe für besseren halt

Technische Daten

Temperaturbereich

-20 ... +350 °C
Sensor: uncooled microbolometer

Messpunkte / Auflösung

640 x 480 Pixel (307.200 Punkte)

Genauigkeit

±2 °C oder ±2 % vom Messbereich

Displayauflösung

192 x 192 Pixel

Sichtfeld (FOV)

24 ° x 18 °

Focus

Elektrisch Automatisch / Manuell

Messabstand

30 cm bis unendlich

Messfunktion

zwei bewegliche Messpunkte, Differenzmessung

Temperaturauflösung

0,05 °C bei 30 °C

Bildwiederholungsrate

50 Hz

Spektralbereich

7,5 ... 14 µm

Emissionsgrad

0,01 ... 1,0 (einstellbar in 0,01 Schritten)

Bildspeicher

SD-Karte

Schnittstelle

USB type B

Display

3,5 " Color LCD-Display, hintergrundbeleuchtet mit vier einstellbaren Farbskalen:
Iron, Rainbow, Feather, Grey, Hot red, Brown red

Temperaturanzeige

°C, °F oder K

Beleuchtung

zwei LED Leuchten

Betriebstemperatur

-10 ... +50 °C

Lagertemperatur

-40 ... +70 °C

Luftfeuchtigkeit

10 ... 95 % r.F. nicht kondensierend

Netzbetrieb

AC Adapter

Akku

Lithium-Ionen Akku

Betriebzeit

mindestens 5 Stunden

Gehäuse

Kunststoff

Stativgewinde

1/4 Zoll

Schutzklasse

IP 54

Gewicht

660 g

Maße

262 x 97 x119 mm

Anwendungsbilder zur Wärmebildkamera PCE-TC 34

Thermische Entwicklung einer Leiterplatine mit der Wärmebildkamera PCE-TC 34

Thermische Entwicklung einer Leiterplatine mithilfe der Wärmebildkamera

Die gleiche Aufnahme als greyscale / SW-Foto mit der Wärmebildkamera PCE-TC 34

Mi Hilfe der Wärmebildkamera PCE-TC 34 die gleiche Aufnahme als greyscale / SW-Foto

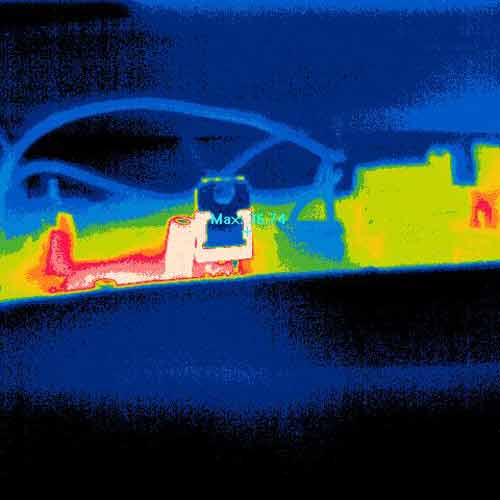

Wärmeentwicklung in brown red mit der Wärmebildkamera PCE-TC 34

Auch in brown red lässt sich die Wärmeentwicklung der Platine, mithilfe der Wärmebildkamera, betrachten

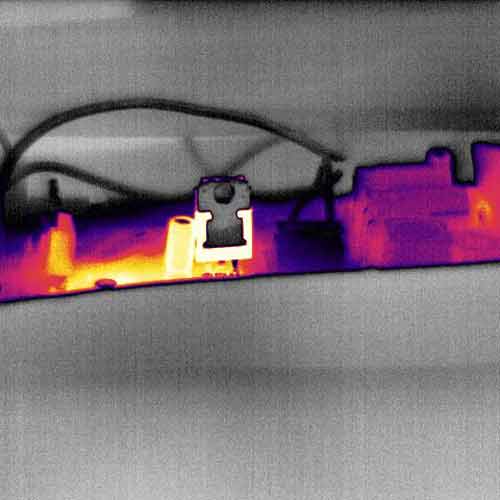

Die passende Aufnahme in hot red mit der Wärmebildkamera PCE-TC 34

Eine weiter Möglichkeit bietet sich mit der Wärmebildkamera, die Aufnahme in hot red zu betrachten

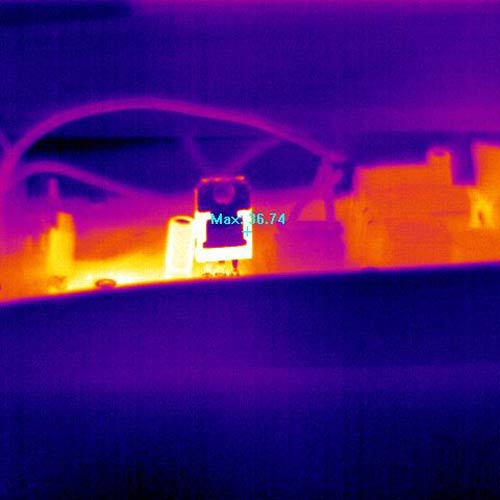

Hier sehen Sie die Aufnahme in iron mit der Wärmebildkamera PCE-TC 34

Die Aufnahmen sind auch anhand der Wärmebildkamera in iron möglich

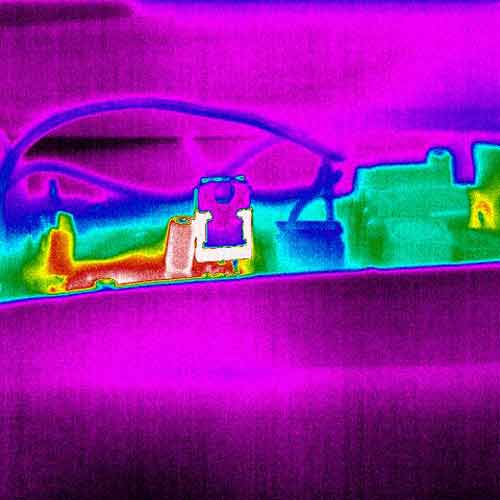

Passend dazu die Aufnahme in rainbow mit der Wärmebildkamera PCE-TC 34

Passend dazu die Aufnahme in rainbow mit Hilfe der Wärmebildkamera

Seitliche Ansicht der Wärmebildkamera PCE-TC 34

An der Seite der Wärmebildkamera PCE-TC 34 befindet sich der SD-Karteslot unter einer Gummiabdichtung
Weitwinkelobjektiv der Wärmebildkamera PCE-TC 34

Dies ist das Weitwinkelmodul der Wärmebildkamera PCE-TC 34
Hier sehen Sie die Wärmebildkamera PCE-TC 34 von vorne

Hier sehen Sie die Wärmebildkamera PCE-TC 34 von vorne
Hier sehen Sie die Ansicht des Bedieners auf die Wärebildkamera PCE-TC 34

Hier sehen Sie die Ansicht des Bedieners auf die Wärebildkamera PCE-TC 34

Lieferumfang der Weitbereichs- Wärmebildkamera PCE-TC 34

1 x Wärmebildkamera PCE-TC 34
4 x wiederladbarer Akku
1 x Ladenetzteil
1 x Handschlaufe
1 x Analysesoftware (auf USB-Stick)
1 x Gummischutz
1 x USB-PC-Kabel
1 x SD-Karte (32 GB)
1 x SD-Kartenleser
1 x Koffer
1 x Bedienungsanleitung

Hier sehen Sie den Lieferumfang der Weitbereichs- Wärmebildkamera PCE-TC 34

additional

- ISO Kalibrierzertifikat
- Teleobjektiv 8° x 6°
- Teleobjektiv 12° x 9°
- Weitwinkelobjektiv 48° x 36°
- Alu-Stativ

Hier zur Wärmekamera PCE-TC 34
