Professionelle Wärmekamera PCE-TC 3
Wärmekamera mit hoher Auflösung und gehobener Ausstattung inklusive Software

Das Herzstück der hochauflösenden Wärmekamera ist ein ungekühltes Mikrobolometer (Uncooled Focal Plane Array) mit einer Messauflösung von 160 x 120 Pixel. Die Wärmekamera wurde im ergonomischen Design für die Ein-Hand-Bedienung konzipiert. Durch das sehr geringe Gewicht von nur 750 g ist sie ideal zum Analysieren von Maschinen und Anlagen, für die Bauthermografie und viele weitere Anwendungen geeignet. Die Wärmekamera PCE-TC 3 bietet eine Messgenauigkeit von maximal ±2 °C oder ±2 % in einem Temperaturbereich von -10 °C bis +250 °C an, bei einer Sensitivität von nur 0,15 °C. Auf dem Farbdisplay der Kamera können Sie vor Ort mit den beiden Cursors verschiedene Punkte anfahren und direkt deren Temperatur ablesen. Des weiteren haben Sie bei dieser Wärmekamera die Möglichkeit, automatisch den wärmsten und kältesten Messpunkt im Messbild finden und anzeigen zu lassen (Hot-Spot und Cold-Spot find), inklusive einer Temperaturdifferenz- Messung. Mit den leistungsfähigen Funktionen werden Unregelmäßigkeiten sofort erkannt und entsprechende Maßnahmen können an Ort und Stelle ergriffen werden. Der integrierte Laserpointer ermöglicht zusätzlich eine genaue Ortung bei der Untersuchung bzw. bei der Aufnahme.Die gespeicherten Wärmebildaufnahmen können mit der zugehörigen SD-Speicherkarte der Wärmekamera auf den PC bzw. Laptop übertragen werden. Eine Dauermessung über den vorhandenen USB- Port in der Kamera, zu einen angeschlossenen PC ist ebenfalls möglich. Im Lieferumfang befindet sich eine Auswertesoftware mit der Sie nicht nur ausführliche Analysen der Wärmebilder erstellen können, sondern auch ohne großen Aufwand oder Studium der Bedienungsanleitung Berichte erstellen. Eine Wärmekamera mit weniger Funktionen und geringerer Auflösung sehen Sie hier. Eine Übersicht aller Wärmekameras sehen Sie, wenn Sie diesem Link folgen: Thermographie-Kameras. Sollten Sie weitere Fragen zu den Wärmebildkameras haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Feuerwehr Infrarotkamera oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.


   Bedienungsanleitung der Wärmekamera PCE-TC 3 ansehen / ausdrucken   CE Zertifikat der Wärmekamera PCE-TC 3   Video zur Wärmekamera PCE-TC 3 ansehen   Software zur Wärmekamera PCE-TC 3   Datenblatt zur Wärmekamera PCE-TC 3   Frontansicht der Wärmekamera PCE-TC 3

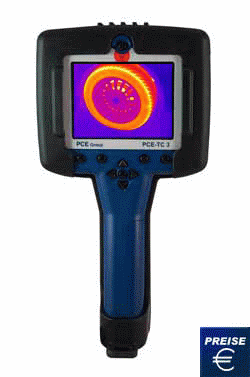

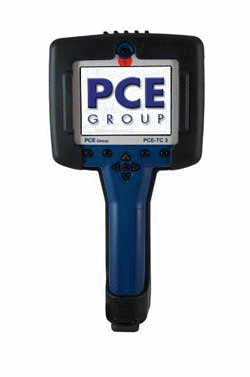

Frontansicht der Wärmekamera PCE-TC 3




Video-Präsentation der professionellen Wärmekamera PCE-TC 3

Video zur  Wärmekamera PCE-TC 3

Das Video zeigt detailliert die Funktion, Auflösung und Ausstattung der Wärmekamera PCE-TC 3


  - präzise Temperaturmessung über den ganzen
    Bildschirm

  - zwei bewegliche Messpunkte

  - automatisches finden des wärmsten und
    kältesten Punktes im Messbild

  - grosses beleuchtetes 3,5" LCD Display

  - hohe Messauflösung von 160 x 120 Pixel

  - Temperaturbereich: -10 ... + 250 °C

  - Messgenauigkeit: maximal ±2 °C oder ±2 %

  - ungekühlte Mikrobolometer- Technologie für
    wartungsfreies Arbeiten

  - Ergonomie: Ein-Hand-Bedienung

  - perfekt ausbalanciert, keine Ermüdung des
    Handgelenkes auch bei längeren Messungen

  - geringes Gewicht: 750 g


  - Laser Pointer: Ermöglicht die genaue Ortung
    der Messposition

  - Speicherkarte für bis zu 1000 Bilder

  - lange Einsatzzeit: bis zu 6 Stunden

  - Datentransfer für Dauermessungen: per
    USB- Schnittstelle auf den PC

  - Software: Hochleistungssoftware zur
    ausführlichen Analyse und einfachen
    Berichterstellung

  - umfangreiches Zubehör

Testbericht der Wärmekamera, mit freundlicher Unterstützung der Zeitschrift PHOTON,
ansehen / ausdrucken:
Testbericht der Wärmekamera ansehen.

Anleitung der Wärmekamera
ansehen / ausdrucken:
Bedienungsanleitung der Wärmekamera ansehen.


Motor-Getriebeblock Thermofoto mit der Wärmekamera PCE-TC 3

Beispiel der Thermographie einer Motor -Getriebeeinheit mit unserer PCE-TC 3


Auswertung des Motor-Getriebeblockfotos mittels der mitgelieferten Software

Das Foto zeigt die Auswertung der obigen Thermographie mittels der Software am PC

Technische Daten
Temperaturbereich -10 ... +250 °C
Sensor: uncooled microbolometer
Messpunkte / Auflösung 160 x 120 Pixel (19.200 Punkte)
Genauigkeit ±2 °C oder ±2 %
Displayauflösung

192 x 192 Pixel

Gesichtsfeld (FOV) 20 ° x 15 °
Focus Manuel
Messabstand 15 cm bis unendlich
Messfunktion zwei bewegliche Messpunkte, Differenzmessung
Temperaturauflösung 0,15 °C
Bildwiederholungsrate 7,5 Hz
Spektralbereich 8 ... 14 µm
Emissionsgrad 0,2 ... 1,0 (einstellbar in 0,01 Schritten)
Bildspeicher MMC oder SD-Karte
Schnittstelle USB type B
Display 3,5" Color LCD-Display, hintergrundbeleuchtet mit vier einstellbaren Farbskalen:
 rainbow, ironbow, high contrast and greyscale
Temperaturanzeige °C, °F oder K
Laserpointer Klasse II  1 mW / 635 nm
Betriebstemperatur -15 ... +45 °C
Lagertemperatur -20 ... +70 °C
Luftfeuchtigkeit 10 ... 90 % r.H. nicht kondensierend
Netzbetrieb AC Adapter
Akku Lithium-Ionen Akku
Betriebzeit 4-6 Stunden
Gehäuse Kunststoff
Stativgewinde 1/4 Zoll
Gewicht 750 g
Maße 230 x 120 x110 mm

Wärmekamera PCE-TC 3 im Einsatz

Thermische Laufspuren auf einem Flurboden

Thermische Laufspuren auf einem Flurboden


Die gleiche Aufnahme als greyscale / SW-Foto

Die gleiche Aufnahme als greyscale / SW-Foto


Thermischen Belastung eines Rades

Thermischen Belastung eines Rades


Die passende Aufnahme in greyscale

Die passende Aufnahme in greyscale


Wärmebildaufnahme einer Gebäudefassade

Wärmebildaufnahme einer Gebäudefassade


Auswertung der Aufnahme mittels Software

Auswertung der Aufnahme mittels Software


Andere Farbdarstellung einer Gebäudefront

Andere Farbdarstellung einer Gebäudefront


Sichtbar hohe Wärmestrahlung an Fenstern

Sichtbar hohe Wärmestrahlung an Fenstern


Wärmestrahlung von Gebäuden

Wärmestrahlung von Gebäuden


Darstellung von Wärmebrücken an einem Fenster

Darstellung von Wärmebrücken an einem Fenster


Software

Die aufgenommenen Bilder werden als Rohdaten von der SD Karte der Kamera auf den Rechner übertragen. Die Software bietet somit Zugriff auf alle Pixel und ermöglicht eine nachträgliche Anpassung aller Parameter wie Emissionswert, Umgebungstemperatur, Feuchtigkeit oder Entfernung.

           Abbildung der mitgelieferten Software zur Wärmekamere PCE-TC 3

Leistungsumfang

  • Bestimmung der Temperatur an allen Punkten
  • Bestimmung der Maximum-, Minimum- und Durchschnittstemperatur im gesamten Bild
  • Farbpaletten wählbar
  • Level und Span frei verschiebbar
  • Erstellen von Vorlagen für Berichte
  • automatische Berichterstellung
  • Ergebnisstabelle mit automatisch hinterlegten Angaben wie Datum & Uhrzeit, Person, Anlass.

Lieferumfang

1 x Wärmekamera PCE-TC 3, 1 x wiederladbarer Akku, 1 x Ladenetzteil, 1 x Handschlaufe, 1 x Analysesoftware, 1 x Reportsoftware, 1 x Gummischutz, 1 x USB-PC-Kabel, 1 x SD-Karte, 1 x Koffer, Bedienungsanleitung

additional
- ISO Kalibrierzertifikat
- Kfz- Ladegerät
- Ersatzakku
Hier zur Wärmekamera PCE-TC 3 zur Homepage

Hier sehen Sie weitere ähnliche Produkte zum Begriff: "Wärmekamera":

- Wärmekamera Typ PCE-TC 2
  (-10 bis +300 °C, 47 x 47 Pixel, sehr preiswerte Kamera, für Wartung und Service)

- Wärmekamera Typ S120
  (-20 bis +250 °C, 160 x 120 Pixel, mit gehobener Ausstattung)

- Wärmekamera Typ IR-M4
  (bis +200 °C, Mini-Handy-Format, volle Funktionalität, Auswerte- und Analyse-Software)
