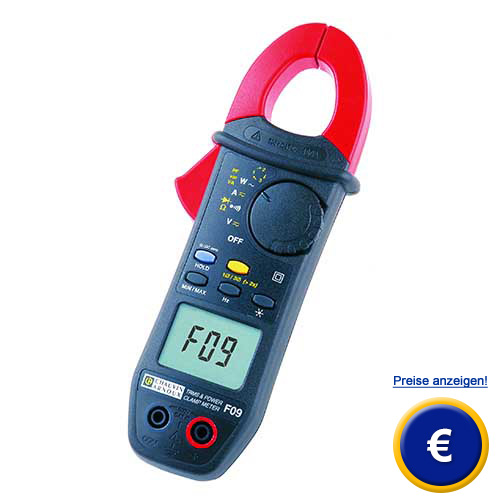

Vielfachmesszange F09
Vielfachmesszange mit Drehfeldrichtungserkennung / Gleich- und Wechselstrommessung

Leistungsmessung / automatische Abschaltung / Messung des Einschaltstromes (Inrush)

Mit der Vielfachmesszange F09 ist es möglich, neben dem Wechsel- und Gleichstrom, Spannungen zu messen. Die Vielfachmesszange ist neben der TRMS-Messung in der Lage den Einschaltstrom von elektrischen Verbrauchern genau zu bestimmen. Ebenfalls kann die Vielfachmesszange die Leistung und den Leistungsfaktor von 1-phasigen und 3-phasigen Verbrauchern bestimmen. Die Messung von Widerständen und Dioden ist für die Vielfachmesszange F09 kein Problem. Drehfelder erkennt die Vielfachmesszange über das Induktionsfeld des elektrischen Leiters, um den die Zange gelegt wurde. Diese Vielfachmesszange wertet Ihre messtechnischen Eigenschaften mit einer Max- / Min-Funktion, LED-Hintergrundbeleuchtung und einer automatischen Abschaltung auf. Sollten Sie weitere Fragen zur Vielfachmesszange F09 haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Vielfachmesszange oder allen anderen Produkten auf dem Gebiet der Regeltechnik der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Messung von Gleich- und Wechselstrom

- Warnung vor hohen Spannungen

- Anlaufstrommessung (Inrush)

- Leistungsmessung ein- und dreiphasig

- Drehfeldrichtungserkennung

- Widerstandsmessung

- automatische Abschaltung

- Hintergrund beleuchtetes Display

Technische Spezifikation Vielfachmesszange F09

Strommessung DC A

Messbereich

Auflösung

Genauigkeit

0,2 A ... 39,99 A

10 mA

± 1,5 % + 10 Digit

40 A ... 399,9 A

0,1 A

± 1,5 % + 2 Digit

400 A ... 600 A

1 A

± 1,5 % + 2 Digit

Strommessung AC A

Messbereich

Auflösung

Genauigkeit

0,2 A ... 39,99 A

10 mA

± 1,5 % + 10 Digit

40 A ... 399,9 A

0,1 A

± 1,5 % + 2 Digit

400 A ... 600 ASpitze

1 A

± 1,5 % + 2 Digit

Spannungsmessung DC V

Messbereich

Auflösung

Genauigkeit

0,2 V ... 39,99 V

10 mV

± 1 % + 5 Digit

40 V ... 399,9 V

0,1 V

± 1 % + 2 Digit

400 V ... 600 V

1 V

± 1 % + 2 Digit

Spannungsmessung AC V

0,2 V ... 39,99 V

10 mV

± 1 % + 5 Digit

40 V ... 399,9 V

0,1 V

± 1 % + 2 Digit

400 V ... 600 V

1 V

± 1 % + 2 Digit

Frequenzmessung

Messbereich

Auflösung

Genauigkeit

10,00 Hz ... 39,99 Hz

0,01 Hz

± 0,4 % + 1 Digit

40,0 Hz ... 399,9 Hz

0,1 Hz

± 0,4 % + 1 Digit

400 Hz ... 3999 Hz

1 Hz

± 0,4 % + 1 Digit

4 kHz ... 19,99 kHz

10 Hz

± 0,4 % + 1 Digit

Leistungsmessung

Messbereich

Auflösung

Genauigkeit

0,2 V ... 3999 W

1 W

± 2 % + 1 Digit

4,00 kW ... 39,99 kW

10 W

± 2 % + 1 Digit

40,0 kW ... 240 kW

100 W

± 2 % + 1 Digit

Widerstandsmessung

Messbereich

Auflösung

Genauigkeit

0 Ω ... 399,9 Ω

0,1 Ω

± 1 % + 2 Digit

400 Ω ... 3999 Ω

1 Ω

± 1 % + 2 Digit

Durchgangsprüfung

Akustisches Signal

R < 40 Ω

Diodentest

0,000 V ... 3,199 V

1 mV

± 1 % + 2 Digits

Allgemeine technische Daten Vielfachmesszange F09

Display

4000 Digit LCD

Umschließungsdurchmesser

< 26 mm

Stromversorgung

9 V Batterie

Betriebsdauer

25000 Messungen á 10 Sekunden

Abmessungen

70 x 193 x 37 mm

Gewicht

260 g

Schutzklasse

IP 40

Umgebungsbedingungen

0 ... 50 °C

0 ... 90 % r.F

Normen und Sicherheit

EN 61010-1

EN 61010-2-032

Installationskategorie: III

Betriebsspannung 600 V

Elektromagnetische Verträglichkeit

EN 61326-1

Lieferumfang Vielfachmesszange F09

1 x Vielfachmesszange F09 , 1 x Messleitungsset, 1 x Transporttasche, 1 x 9 V Batterie,

1 x Bedienungsanleitung
