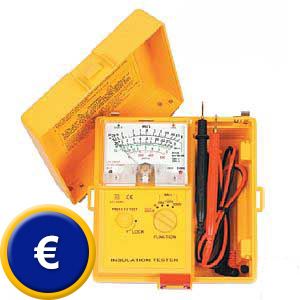

Telekommunikations-Isolationsmesser
PCE-IT181
(drei DC-Testspannungen: 50 / 125 / 250 V)
|
Dieser
Isolationsmesser wurde speziell zur Verwendung in der Telekommunikation
entwickelt. Das hochwertige Spannbandmesswerk des Isolationsmessers hat
eine lineare, mehrfarbige Skalierung bis 600 V AC. Das Gerät erfüllt
alle Sicherheitsanforderungen nach IEC-1010-1, CAT III. Sehen Sie sich
bitte die technischen Daten dieses analogen Isolationsmessers an.
Definition: Der Isolationswiderstand ist der Widerstand in Ohm bei
Leitungen, Kabeln und elektrisch- en Anlagen. Er ist somit von höchster
Bedeutung für den Personenschutz gegen elektrischen Schlag und der
Vorbeugung bzw. Vermeidung von Sachschäden durch unkontrolliert fließende
Fehlerströme. Mittels Isolationsmessungen wird der Zustand der
Isolation geprüft und beurteilt. Eine Übersicht aller
Isolationsmessgeräte sehen sie
hier.
|
Der
Isolationsmesser bietet viele Vorteile.
Technisch:
- speziell für die Telekommunikation
- entspricht der Normung
- hohe Genauigkeit
- kompakte Bauform
- automatische Entladung der Messschaltung
- sicherer Stromkreis
- Batteriezustandsanzeige
- 3 DC- Testspannungen
- sicherungsgeschützt
Ökonomisch:
- Zubehör inklusive: Prüfkabel, Klemmen,
Batterien (sozusagen direkt einsatzfähig)
- gutes Preis-/ Leistungsverhältnis
|
Bedienungsanleitung vom Isolationsmesser
ansehen / ausdrucken
|
| Technische
Daten |
Isolationsbereich
/
Testspannung |
20
MΩ/ 50 V
50 MΩ/ 125 V
100 MΩ/ 250 V
+- 5 % + 1 digit./
|
| Kurzschlußstrom |
2
mA DC |
| ACV |
600
V; +- 2,5 % |
| Ohm |
50
Ω; +- 5 % |
| Summer |
o |
| Spannungsversorgung |
8
x 1,5 V- Batterien |
| Abmessungen |
165
x 170 x 92 mm (BxHxT) |
| Gewicht |
970
kg |
|
Lieferumfang
1 x Isolationsmesser PCE-IT181, 1 x Prüfleitungen, Klemmen, 8 x Batterie, Bedienungsanleitung
|
|
Isolationsmessungen müssen
bei jeglicher Art von Neuanlagen, Umbauten, Änderungen, Reparaturen
durchgeführt werden. Außerdem sind für gewerb- liche Anlagen regelmäßige
Wiederholungsprüfun- gen in zeitlich festgesetzten Abständen vorge-
schrieben. Im privaten Bereichen sollte der Zu- stand der Anlagen in
gewissen Abständen geprüft werden, da sich Isolationswerte durch
Alterung, Witterungs- und Feuchtigkeitseinflüsse, Beschädi- gungen
usw. verschlechtern können.
|
Einzuhaltende Grenzwerte bei der
Isolationsmessung
- bei Neuanlagen (trockene Räume): 1000 Ohm x Volt der
Betriebsspannung
(z.B. bei 230 Volt >230 kOhm)
- bei Neuanlagen (Feuchträume, im Freien): 500 Ohm x Volt der
Betriebsspannung
- geerdete Geräte: 1000 Ohm x
Volt der Betriebsspannung
- schutzisolierte Geräte: 2 MOhm
- Elektrowerkzeuge: 2 MOhm
- Schutzkleinspannung: 250 kOhm
- elektrische Messgeräte: 5 MOhm
Gängige Prüfspannungswerte sind 100
Volt für Kleinspannungs- und Fernmeldeanlagen, 500 Volt für die
Gebäudeinstallation und Hausgeräte, 1000 Volt für
Niederspannungsmotoren und Transformatoren
|
 |
 |
|
