Stromzangenadapter Y-Serie
Stromzangenadapter für Multimeter und Oszilloskope, bis zu 500 A AC, TRMS bis 10 kHz,

Strom- und Spannungsausgang, für kleine bis mittlere Ströme, sehr genau

Der Stromzangenadapter der Y-Serie wird eingesetzt um den Wechselstrom bis zu 500 A zu messen. Die Ausgabe des Stromes erfolgt an dem Stromzangenadapter als Strom oder Spannung AC oder DC. Der Stromzangenadapter kann sowohl an einem Oszilloskop als auch an einem Multimeter angeschlossen werden. Dieser universal einsetzbare Stromzangenadapter benötigt keine eigene Stromversorgung. Es reicht wenn der Stromzangenadapter über die Messleitungen an das Messgerät angeschlossen wird und schon kann gemessen werden. Diese Funktion hat den Vorteil, dass bei wechselndem Betrieb nicht vergessen werden kann auf den Ladezustand der Batterien zu achten. Der gemessene Strom kann im Bereich von 5 Hz ... 10 kHz sicher mit dem Stromzangenadapter Y festgestellt werden. Hier finden Sie eine Übersicht aller Stromzangenadapter. Bei Fragen nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker beraten Sie gerne bezüglich der Stromzangenadapter oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Bedienungsanleitung vom Stromzangenadapter ansehen / ausdrucken   CE Zertifikat vom Stromzangenadapter    Video vom Stromzangenadapter ansehen   Datenblatt zum Stromzangenadapter   Mehr zum Stromzangenadapter

Mehr zum Stromzangenadapter Y-Serie

- bis zu 500 A AC messbar



- Kabel mit Winkelstecker



- 30 mm Kabeldurchmesser



- Bereichswahlschalter

- AC / DC Strom- oder Spannungsausgang



- 5 Hz ... 10 kHz messbar



- autonomer Stromzangenadapter



- Adapter für Multimeter und Oszilloskope

Technische Daten Stromzangenadapter Y-Serie

Modell

CA-Y1N

CA-Y2N

CA-Y3N

CA-Y4N

CA-Y7N

Messbereich

4 A ... 500 A

4 A ... 500 A

4 A ... 500 A

4 A ... 500 A

4 A ... 500 A

Genauigkeit 3 % 1 % 3 % 1 % 2 %

Wandler-

verhältnis (E:A)

1000 : 1

1000 : 1

100 : 1

1 A : 1 mV DC

1 A : 1 mV

AC

Bandbreite

48 ... 1 kHz

48 ... 1 kHz 48 ... 1 kHz 48 ... 1 kHz 5  ... 10 kHz

Umgebungs-

bedingungen

Betrieb: -15 °C ... 50 °C.

Lagerung: - 40 °C ... 85 °C

Schutzart

IP 20

Abmessungen

66 x 195 x 34 mm

Gewicht

420 g

Empfohlenes Zubehör

Wir empfehlen Ihnen das Digitale Multimeter PCE-DM12 für die Stromzangenadapter Y Serie, um Strom und Spannung optimal messen zu können. Die Stromzangenadapter lassen sich an dieses Digitale Multimeter anschließen und geben die Ergebnisse der Messungen an das leicht zu bedienende Gerät weiter. Bitte beachten Sie, dass dieses Multimeter die Messergebnisse in dem vom angeschlossenen Gerät angegebenen Wert ausgibt.

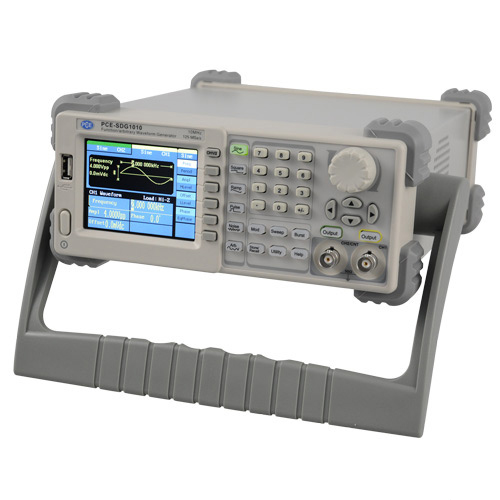

Wir empfehlen Ihnen den Funktionsgenerator PCE-SDG10xx Serie für die Stromzangenadapter Y Serie, um Strom und Spannung optimal messen zu können. Die Stromzangenadapter lassen sich an diesen Funktionsgenerator anschließen und geben die Ergebnisse der Messungen an das leicht zu bedienende Gerät weiter. Bitte beachten Sie, dass dieser Funktionsgenerator die Messergebnisse in dem vom angeschlossenen Gerät angegebenen Wert ausgibt.

Lieferumfang
1x Stromzangenadapter Y-Serie, Bedienungsanleitung

Weitere Produkte zum Thema Stromzangenadapter für Wechselstrom finden Sie hier:



- Stromzangenadapter  MN-Serie

  (Stromwandler für Multimeter, max. 200 A AC, max. Durchmesser 20 mm)



- Stromzangenadapter Mini-Serie

  (Stromwandler bis max. 150 A, maximaler Umschließungsdurchmesser 10 mm, für Multimeter)



- Stromzangenadapter  C1XX-Serie

  (Stromwandler mit Durchmesser 52 mm, maximal 1000 A AC, für die Leistungsmessung)



- Stromzangenadapter D-Serie

  (Stromwandler für Oszilloskope und Multimeter, bis 3000 A AC, 64 mm Öffnungsdurchmesser)



- Stromzangenadapter B1XX-Serie

  (Stromwandler bis 400 A AC, großer Öffnungsdurchmesser 115 mm, misst Fehlerströme)
