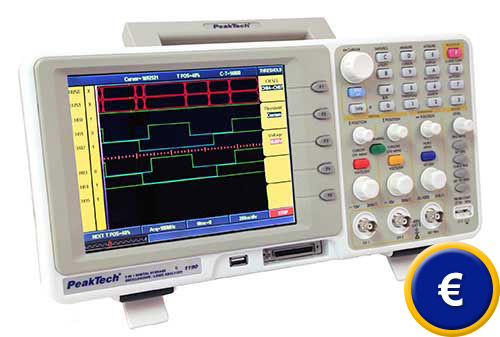

MSO-Oszilloskop PeakTech PKT-1190

Digitales MSO-Oszilloskop mit 16-Kanal-Logik-Analysator / Bandbreite 100 MHz /
Messrate von 500 MS/s pro Kanal / Speicher von 6000 Punkte pro Kanal /
Speichern der Messwerte auch direkt auf den USB-Stick

Das 100 MHz MSO-Oszilloskop der neuesten Generation PeakTech PKT-1190 von PeakTech ist mit einem 16-Kanal-Logik-Analysator ausgestattet. Die Anzeige erfolgt auf dem 8"-TFT-Farbisplay mit hoher Auflösung und  Hintergrundbeleuchtung. Über den USB-Anschluss können größere Datenmengen bei schnellster Übertragungszeit auf den PC übertragen werden. Die elektronischen Produkte werden immer komplexer und die Anzahl der Digitalschaltungen und seriellen Bussysteme nimmt zu. So besteht das Prüfsignal häufig aus analogen und digitalen Signalen, weshalb der Anwender ein Testinstrument benötigt, welches sowohl analoge, als auch digitale Signale prüfen kann, wie es bei dem MSO-Oszilloskop PeakTech PKT-1190 gegeben ist. Eine Vielzahl von Anwendungen im Ausbildungs-, Service- und Qualitätssicherungsbereich ist gegeben. Messdaten können direkt auf einen USB-Stick abgelegt werden. Der interne Speicher bietet Platz für 6000 Punkte pro Kanal. Außerdem erleichtern verschiedene Triggerfunktionen die Arbeit mit dem MSO-Oszilloskop PeakTech PKT-1190. Hier sehen Sie eine Übersicht zum Begriff Oszilloskop. Sollten Sie weitere Fragen zum MSO-Oszilloskop PeakTech PKT-1190 haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne zum MSO-Oszilloskop PeakTech PKT-1190 oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Speicheroszilloskop

- direkter Anschluss von USB - Sticks
- 500 MS/s Echtzeit Abtastrate pro Kanal
- max. Empfindlichkeit: 5 ns
- 100 MHz Bandbreite
- Speicher von 6000 Punkten pro Kanal

 Logikanalysator

- 66 MHz Bandbreite

- 16 Kanäle

- Eingangssignalbereich 0 ... 5 V

- Speicher 4M/Kanal

- 1 S/s bis 400 MS/s Abtastrate

Technische Spezifikation

Oszilloskop

Bandbreite

100 MHz

Anzeige

20 cm, 8" TFT (640 x 480 Pixel)

Kanäle

2-Kanal + ext. Trigger + Logikanalysator

Messwert-Erfassung

Echtzeitabtastrate

500 MS/s (Echtzeit) pro Kanal

Messfolge

Normal, Spitzenwerterfassung, Durchschnitt

Horizontalteil

Zeitbasis

5 ns ... 100 s / Skt

Vertikalteil

Empfindlichkeit

2 mV ... 10  V / Skt

Eingangskopplung

DC, AC, GND

Eingangswiderstand

1 MΩ ± 2 % parallel mit 15 pF ± 3 pF

max. Eingangsspannung

400 V/DC und ACss

DC Genauigkeit

3 %

A/D-Wandler

8 Bit

Anstiegszeit

< 3,5 ns

Triggerteil

Triggerart

Flanke, Video, alternate, mains supply

Messfunktionen

automatische Messungen

20 Parameter

math. Wellenform

Addition, Subtraktion, invertiert

Speicher

Speicherfunktion

max. 6000 Punkte (1 Kanal)

Wellenform-Speicher

4 Wellenformen

Logikanalysator

Bandbreite

66 MHz

Kanäle

16

Abtastrate

1 S/s ... 400 MS/s Abtastrate

Eingangswiderstand

1 MΩ ± 2 %

Eingangssignalbereich

0 ... 5 V

Spannungsgrenzwert

0 ... 4 V (4 Einstellungen)

Triggerart

Flanke, Bus, Status, Datenabgleich, Datenbreiten-Trigger

Trigger-Positionseinstellung

vorher, Mitte, nacher

Speicher

4 Mio/Kanal

Einstellungsspeicher

10

Datensystem

binär-, dezimales System, hex

Allgemeine Spezifikationen

Spannungsversorgung

AC 100 ... 240 V AC / 50 Hz

Abmessungen (B x H x T)

370 x 180 x 120 mm

Gewicht

2,1 kg

Lieferumfang

1 x MSO-Oszilloskop PeakTech PKT-1190, 2 x Tastkopf mit BNC Anschluss, 1 x USB-Kabel,
1 x Software, 1 x Netzkabel, 1 x Logik-Tastkopf, Anleitung
