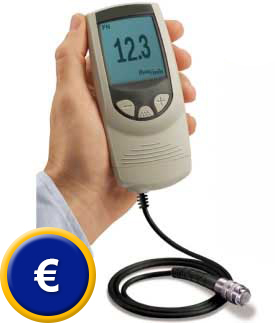

Schichtdickemessgerät PT-FN

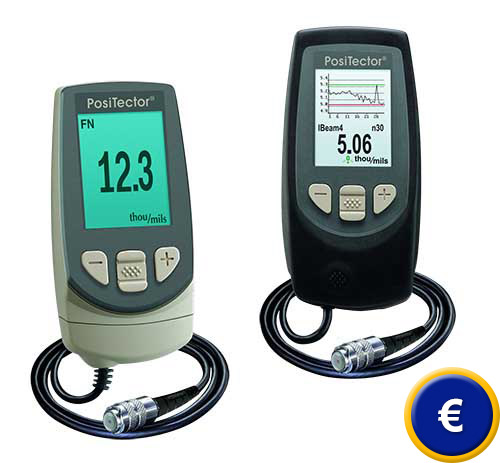

Drei Modelle mit externen Sensoren sind verfügbar:
Basic /PT-FN-S1 (Schichtdickemessgerät zur Messung auf Stahl/ Eisen und NE- Metallen (F/N-Typ))
Standard /PT-FN-S2 (wie Schichtdickemessgerät S1, jedoch mit Statistikfunktionen)
Memory /PT-FN-S3 (wie Schichtdickemessgerät S2, jedoch mit grossem Speicher und Software)

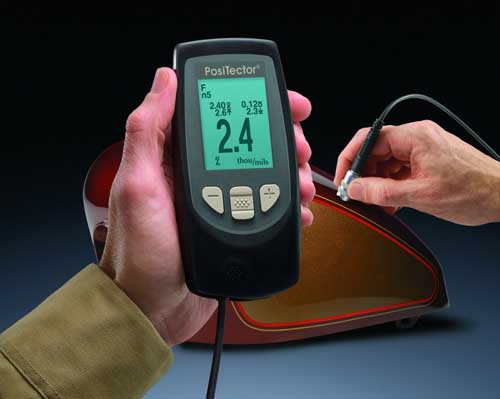

Das Schichtdickemessgerät PT-FN ist ein mobiles Gerät für die schnelle und präzise Ermittlung von z.B. Farbschichtdicken. Dieses Schichtdickemessgerät kann alle Lacke, Farben und galvanischen Schichten auf Eisen/ Stahl sowie Lacke, Farben, Eloxal auf NE- Metallen und auch auf antistatischen Stählen exakt erfassen.
Der Schichtdickemessgerät ist ebenso für den rauen Einsatz vor Ort, als auch für Messungen im La- bor oder in der Eingangskontrolle konzipiert. Verschiedene Spezialmeßköpfe können problemlos adaptiert werden. In Anlehnung an die Handy-Menü-Steuerung erhält der Anwender klare verständliche Bedienhinweise über das Display vom Schichtdickemessgerät in deutscher, englischer, kroatischer ... Sprache (aus wählbar). Messfehler, die wegen missverständlichen Hinweisen entstehen, werden nahezu ausgeschlossen. Die Sondenkonstruktion garantiert schonende Messungen selbst bei hochglanzlackierten Teilen und weichen Beschichtungen. Durch die geringe gleiche Auflagekraft des Messsensors bleibt die Oberfläche von Kratzern und Eindrücken verschont.
So einfach wie die Messung ist auch die Weiterverarbeitung der Messdaten (Modell PT-FN-S3). Mit der Datenschnittstelle und der im Lieferumfang enthaltenen Software (inklusive RS-232-Datenkabel) können die Daten vom Messgerät z.B. an ein Laptop übertragen werden. Einen weiteren Schichtdickemesser, der Farbschichten auf nichtmetallischem Untergrund, z.B. Holz oder Kunststoff ermittelt, finden Sie hier.

• misst alle unmagnetischen Schichten, wie
  Lacke, Farben, Chrom, Kupfer, Zink ...
  auf Stahl, Eisen und Nicht-Eisen-Metallen


• misst alle elektr. isolierenden Schichten,
  wie Lacke, Farben, Eloxal auf NE-Metallen auch auf austenitischen VA- Stählen


• Messen der Schichtdicke z.B. in Nuten
  bis hinunter zu 5 mm Breite. Hierzu wird
  der Kunststoffring vorn an der Sonde
  einfach abgeschraubt (auch bei Messung
  auf z.B. Platinen)


• Das Schichtdickemessgerät erkennt den Grundwerkstoff und wählt automatisch
  das richtige Messverfahren


• Messbereich von 0 ... 1500 µm


• Spitzenmodell PT-FN-S1 mit Speicher
  für 10.000 Messwerte, statistische Aus- wertung, Anzahl der Werte, Mittelwert, Standardabweichung, min. und max. Messwert, Software zum Datentranszu PC oder Laptop


• verschiedenste Spezialmesssonden
  sind problemlos adaptierbar


• ISO Laborkalibrierung inklusive Zertifizie-
  rung optional erwerbbar

Schichtdickemessgerät PT-FN

1 µm von 0 ... 50 µm,
2 µm von 50 ... 1500 µm

±1 µm +1 % bis 50 µm,
±2 µm + 1% ab 50 µm

bei F-Messung: 0,5 mm / bei N-Messung: 0,05 mm

Hi- / Low- Alarm

Gerät: 147 x 61 x 25 mm;
Sonde: Ø 14,3 x 29 mm

ISO 2178 / 2360 / 2808; EN ISO 19840, ASTM D1186, D1400

Lieferumfang
1 x Schichtdickemessgerät PT-FN (eines der Modelle: Basic /PT-FN-S1, Standard /PT-FN-S2 oder Memory /PT-FN-S3), 4 x Kalibrierstandard, 1 x Kalibrierzertifikat (NIST), 2 x Batterie, 1 x Ledertasche und Anleitung (Memory-Ausführung inklusive Software und Datenkabel)

additionales Zubehör
- ISO Laborkalibrierung inklusive Zertifizierung
  (für Betriebe, die das Lackdicke - Messgerät
  in den ISO - Prüfmittel-Pool aufnehmen wollen /
  entweder bei Erstbestellung oder natürlich
  auch zur jährlichen Re-Kalibrierung, um eine
  kontinuierlich Messgenauigkeit zu bestätigen).

- RS-232-USB-Adapter
  (Zur Konvertierung der integrierten RS-232-
  Schnittstelle auf USB. Dies ist meist not-
  wendig, wenn Sie das Messgerät an einen
  Laptop anschliessen und die Messwerte da-
  hin übertragen möchten).

- Spezialsonde 90R
  Die Sonde ist leicht ans
  Schichtdickemessgerät adaptierbar. Sie hat
  einen um 90° abgewinkelten Messkopf. Mit
  dieser Sondenkonfiguration erhalten Sie einen
  optimalen Andruck an das zu messende Objekt.
  Diese Sonde ist zur Messung auf Stahl, Eisen
  und Aluminium geeignet (F/N). Der Messkopf ist
  an einem 1,5 m langen Kabel.
  Die Spezialsonde wird immer mit NIST-Zertifikat
  (Werkszertifikat) ausgeliefert.
  Die Abmessungen der Messsonde entnehmen
  Sie bitte nebenstehender Skizze.

- Spezialsonde F90S (90°/ mini)
  Diese Sonde wird zur Messung bei sehr kleinen
  Teilen / sehr kleinen Bauteildurchmessern ver-
  wendet. Dieser Typ der Sonde (F) kann nur auf
  Substraten aus Eisen und Strahl benutzt wer-
  den. Der Messbereich der Sonde beträgt jedoch
  nur 0 ... 625 µm. Die Sonde kann einfach an
  das Messgerät adaptiert werden. Die
  Abmessungen der Messsonde entnehmen Sie
  bitte nebenstehender Skizze (Abmessungen
  von F90S und nachfolgend zu sehender N90S
  sind identisch). Der Messkopf ist an einem
  1,5 m langen Kabel. Die Spezialsonde wird
  immer mit NIST-Zertifikat (Werkszertifikat)
  ausgeliefert.

- Spezialsonde N90S (90°/ mini)
  Diese Sonde wird zur Messung bei sehr kleinen
  Teilen / sehr kleinen Bauteildurchmessern ver-
  wendet. Dieser Typ der Sonde (N) kann nur auf
  Nichteisenmetall-Substraten benutzt werden
  und misst ebenfalls in einen Bereich von 0 ...
  625µm.
  Sie ist ebenfalls leicht an das Schichtdicke-
  messgerät adaptierbar. Der Messkopf ist an
  einem 1,5 m langen Kabel. Die Spezialsonde
  wird ebenfalls immer mit NIST-Zertifikat (Werks-  zertifikat) ausgeliefert.
  Alle aufgeführten Messsonden sind aus spezi-
  ellen Materialien gefertigt, sodaß man die Son-
  den auch unter Wasser verwenden kann.
