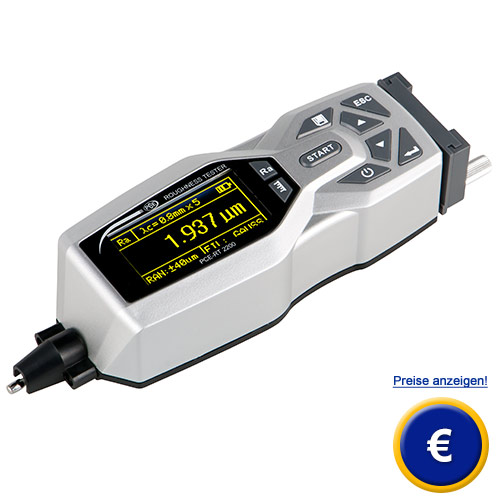

Rauhigkeitsmessgerät PCE-RT 2200
Rauhigkeitsmessgerät mit großer grafischer LCD-Anzeige /
14 Parameter: Ra, Rz, Rq, Rx, Rt, Rp, Rv, R3z, R3y, RzJIS, Rsk, Rku, Rsm, Rmr / DSP Chip / Kompatibel mit internationalen Standards / interner Speicher bis 100 Datengruppen / USB

Oberflächen in verschiedenen Anwendungsgebieten müssen gewisse Eigenschaften aufweisen. So müssen Dichtungsringe beispielsweise geringe Reibung und Abrieb aufweisen, wobei Antriebswalzen durch scharfe Spitzen und eine geringe Auflagefläche Reibung erzeugen müssen. Diese Materialeigenschaften werden in Rauheit gemessen, wobei das Rauhigkeitsmessgerät PCE-RT2200 eine große Hilfe ist. Aufgrund dessen, dass Werkstücke immer von ihrer eigentlich ideal gewollten Form abweichen, lassen sich solche, die unbrauchbar sind, durch den Einsatz vom Rauhigkeitsmessgerät PCE-RT2200 schon im Voraus aussortieren.

Das portable und einfach zu handhabende Rauhigkeitsmessgerät PCE-RT 2200 mit einer LCD-Anzeige ist besonders für die schnelle und genaue Messung in der Werkstatt oder im Labor geeignet. Das Rauhigkeitsmessgerät nutzt einen DSP Chip zur Steuerung und Datenverarbeitung mit einer hohen Geschwindigkeit und niedrigem Energieverbrauch. Außerdem haben Sie bei dem Rauhigkeitsmessgerät PCE-RT 2200 eine große Auswahl an Parametern: Ra, Rz, Rq, Rx, Rt, Rp, Rv, R3z, R3y, RzJIS, Rsk, Rku, Rsm, Rmr. Die große LCD-Anzeige ermöglicht Ihnen über reichlich Informationen zur Messung zu verfügen und ist fähig alle Parameter und Grafiken anzuzeigen. Dank des internen Speichers vom Rauhigkeitsmessgerät können bis zu 100 Gruppen von Daten und Wellenformen gespeichert werden, die mittels der USB Schnittstelle am PC ausgelesen werden können.

Bei Fragen schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne zum Rauhigkeitsmessgerät oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Rauhigkeitsmessgerät PCE-RT 2200   Bedienungsanleitung vom Rauhigkeitsmessgerät PCE-RT 2200   CE Zertifikat vom Rauhigkeitsmessgerät PCE-RT 2200   Video zum Rauhigkeitsmessgerät PCE-RT 2200   Hier finden Sie weitere Produktbilder zum Rauhigkeitsmessgerät PCE-RT 2200   Datenblatt zum Rauhigkeitsmessgerät PCE-RT 2200

Rauhigkeitsmessgerät PCE-RT 2200

- große grafische LCD-Anzeige
- Auswahl an 14 Parameter
- DSP Chip
- schnelle und genaue Messung

- interner Speicher
- USB Schnittstelle
- einfache Bedienung
- kompatibel mit internationalen Standards

Technische Spezifikation zum Rauhigkeitsmessgerät PCE-RT 2200

Parameter

Ra, Rz/Ry(JIS), Rq, Rx, Rt/Rmax, Rp, Rv, R3z, R3y, Rz(JIS), Rsk, Rku, Rsm, Rmr

Messbereich

Ra, Rq: 0,005 ... 16 µm
Rz, R3z, Ry, Rt, Rp, Rm: 0,02 ... 160 µm
Sk: 0 ... 100 %
S, Sm: 1mm
Tp: 0 ... 100 %

Auflösung

0,01 µm im Bereich +/- 20 µm
0,02 µm im Bereich +/- 40 µm
0,04 µm im Bereich +/- 80 µm

Genauigkeit

< +/- 10 %

Grenzwellenlänge lr

0,25 / 0,8 / 2,5 mm

Gesamttaststrecke ln

ln = lr * n
n = 1 ... 5

Verfahrgeschwindigkeit

lr = 0,25 mm: vt = 0,135 mm/s
lr = 0,8 mm: vt = 0,5 mm/s
lr = 2,5 mm: vt = 1 mm/s

Taster

Tastdiamant mit 5 µm Spitzenradius und 90° Spitzenwinkel

Filter

RC, PC-RC, Gauss, ISO13565

Auflagekraft des Tasters

< 4 mN

Anzeige

LCD 128 x 64 Punkt-Matrix

Schnittstelle

USB

Speicher

bis zu 100 Datengruppen

Spannungsversorgung

aufladbarer 3,7 V Li-Ion Akku
Ladegerät: 5 V DC, 800 mA

Batterielaufzeit

ca. 20 h

Arbeitsbedingungen

Temperatur: -20 ... +40 °C
Luftfeuchtigkeit: < 90 % r.F.

Abmessungen

141 x 55 x 40 mm

Gewicht

ca. 400 g

Messverfahren vom Rauhigkeitsmessgerät PCE-RT 2200

Das Rauhigkeitsmessgerät PCE-RT 2200 bedient sich bei der Rauhigkeitsmessung eines Tastdiamantes, welcher eine 5 µm Spitze besitzt. Während der Messung fährt diese Spitze vom Rauhigkeitsmessgerät mit konstanter Geschwindigkeit über die vorab definierte lange Teststrecke. Die vertikale Lageverschiebung des Diamantkopfes ergibt ein Messprofil. Anhand dieses Messprofils haben sich genormte Rauheitsgrößen ergeben. Das Rauhigkeitsmessgerät PCE-RT 2200 erfasst dann dieses Profil und gibt auf der LCD-Anzeige entsprechend der Norm den Rauheitswert aus. Dank des eingebauten DSP-Chips kann das Rauhigkeitsmessgerät die gemessenen Werte mit einer hohen Geschwindigkeit verarbeiten und bis zu 100 Datengruppen speichern. Weiterhin sorgt der eingebaute DSP-Chip vom Rauhigkeitsmessgerät PCE-RT 2200 dafür, dass die gemessenen Ergebnisse in 14 unterschiedlichen Einheiten ausgegeben werden können. Die USB-Schnittstelle vom Rauhigkeitsmessgerät PCE-RT 2200 garantiert außerdem, dass die gemessenen Rauheitswerte im Anschluss auf einem Computer verarbeitet, analysiert und gespeichert werden können.

Lieferumfang vom Rauhigkeitsmessgerät PCE-RT 2200

1 x Rauhigkeitsmessgerät PCE-RT 2200, 1 x Mikrotaster, 1 x Rauheitsstandard, 1 x Ladegerät,
1 x USB Kabel, 1 x Sensorschutzkappe, 1 x Schraubendreher, 1 x verstellbare Stütze, 1 x Software, 1 x Bedienungsanleitung, 1 x Koffer

Anwendungsbeispiele vom Rauhigkeitsmessgerät PCE-RT 2200

Hier sehen Sie das Rauhigkeitsmessgerät PCE-RT 2200 bei der Überprüfung einer Bohrung
Rauhigkeitsmessung mit dem PCE-RT 2200 in einer Bohrung eines Aluminiumwerkstücks
Hier sehen Sie die Messung auf einer Schallplatte aus Kupfer
Messwertaufnahme der Rauhigkeit auf einer Kupferoberfläche
Hier sehen Sie den Lieferumfang des Rauhigkeitsmessgeräts PCE-RT 2200
Hier sehen Sie den Lieferumfang vom Rauhigkeitsmessgerät PCE-RT 2200
Hier sehen Sie die Rauhigkeitsmessung an einem Kupferrohr
Das Rauhigkeitsmessgerät PCE-RT 2200 bei der Profilüberprüfung eines Kupferrohrs

Rechts zu sehen ist der optional erhältliche Rauhigkeitsprüfstand PCE-RTS 620 vom PCE-RT 2200. Mit Hilfe dieses Prüfstands haben Sie die Möglichkeit Prüflinge verschiedenster Formen zu kontrollieren. Mit dem Verfahrweg von etwa 300 mm können Sie nicht nur kleine Werkstücke begutachten. Der Prüfstand gewährleistet dabei eine reproduzierbare Umgebung. So können Sie durch einen immer gleichen Aufbau Ihre Rauhigkeitsmessungen vergleichbarer machen als es zuvor möglich war.

Hier sehen Sie den Rauhigkeitsprüfstand PCE-RTS 620 in Kombination mit dem PCE-RT 2200 Rauhigkeitsprüfer

optionales Zubehör zum Rauhigkeitsmessgerät PCE-RT 2200

- ISO Kalibrierung
(für Betriebe, welche das Rauhigkeitsmessgerät in den betriebsintern Prüfmittel-Pool aufnehmen wollen oder zur jährlichen Rekalibrierung. Die Zertifizierung nach ISO beinhaltet eine Laborkalibrierung inklusive Prüfschein mit allen Messwerten und dem Eintrag der besitzenden Firma auf dem Zertifikat.

Kalibrierzertifikat zum Rauhigkeitsmessgerät PCE-RT 2200

Weitere Infos zum Rauhigkeitsmessgerät PCE-RT 2200
