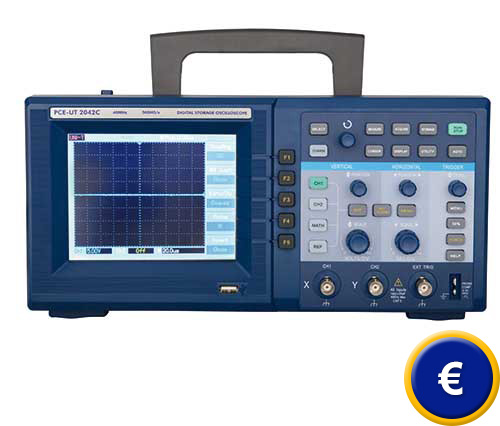

Speicheroszilloskop PCE-UT 2042C Zweikanal Speicheroszilloskop mit Farbdisplay / USB-Anschluss |
|
|
Das Speicheroszilloskop PCE-UT 2042C ist mit vielen leistungsstarken Funktionen ausgestattet und erlaubt somit einen sehr vielseitigen Einsatz in Industrie und Forschung. Mit einer Echtzeit-Abtastrate von 500MS/s und einer Ersatzzeit-Messfolge von 25 GS/s können mit diesem Speicheroszilloskop problemlos auch sehr schnelle Signale angezeigt werden. Das Zweikanal Speicheroszilloskop bietet verschiedene Triggermöglichkeiten und Analysefunktionen und ermöglichen so eine sehr einfache Erfassung und Analyse von Signalen, während ein klares LCD-Display und aufrufbare mathematische Funktionen dem Anwender die genaue Beobachtung und Bewertung des Signals erleichtern. Die benutzerfreundliche Bedienoberfläche des Zweikanal Speicheroszilloskop erlaubt es, auf alle Funktionen schnell und einfach zuzugreifen und da das Design an die traditionelle Anordnung angepasst ist, wird die Einarbeitungszeit deutlich verkürzt. Um auch bei unbekannten Signalformen Messaufgaben mit dem Speicheroszilloskop schnell bewältigen zu können, kann über die Auto-Taste, vollautomatisch nach den optimalen Einstellungen zu jedem Signal gesucht werden. Im internen Speicher des Speicheroszilloskop und auf USB-Sticks können Einstellungen und Signale gespeichert werden. Das Speicheroszilloskop kann natürlich auch direkt mit einem Rechner über die RS232 oder USB-Schnittstelle verbunden werden. Über die im Lieferumfang enthaltene Software, können die mit dem Speicheroszilloskop erfassten Signale, gespeichert und genau analysiert werden. Die kompakten Abmessungen und das geringe Gewicht des Speicheroszilloskop lassen auch einen mobilen Einsatz zu. Hier finden Sie eine Übersicht aller Oszilloskope. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dieses Speicheroszilloskop oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH. |
|
|
|
|
|
|
|
|
- 500 MS/s Echtzeit Abtastrate
- max. Empfindlichkeit: 10 ns
- 40 MHz Bandbreite
|
- direkter Anschluss von USB - Sticks 512 MB
- Hilfefunktion in englischer Sprache
|
|
|
|
Technische Spezifikation |
|
|
Abtastrate |
|
| Echtzeitabtastrate |
500 MS/s |
| Ersatzzeit-Messfolge | 25 GS/s |
|
Horizontalteil |
|
| Zeitbasis | 10 ns - 50 s / div |
| Signalspeicher | 1024k |
| Signalinterpolation | sin (x) / x |
|
Vertikalteil |
|
| Analoge Bandbreite | 40 MHz |
| Empfindlichkeit | 2 mV - 5 V / div |
| Eingangskopplung | DC, AC, GND |
| Eingangswiderstand | 1 MΩ ± 2 % parallel mit 24 pF ± 3 pF |
| max. Eingangsspannung | 400 V/DC und AC Peak |
| A/D-Wandler | 8 Bit |
| Empfindlichkeit | 2 mV - 5 V / div |
|
Trigger |
|
| Triggerart | AUTO, NORM, SINGLE |
| Triggerkopplung | DC, AC, LF-REJ, HF-REJ |
| Holdoff | 100 ns - 1,5 s |
| Triggersignal | Flanke, Impuls, Video |
|
Messfunktionen |
|
| automatische Messungen | Spitze-Spitze, Durchschnittswert, Effektivwert, Frequenz, Periode, Arbeitszyklus, Impulsbreite, Anstiegs-/Abfallflanke und weitere Größen |
| automatische Einstellungen | Vertikal- und Horizontalablenkfrequenz sowie Triggerpegel |
| Cursor | Vertikal und horizontal gestrichelte Linie, Referenz, Spannung, Zeit, Frequenz |
| Speicherfunktion | 10 Geräteeinstellungen; 10 Signale |
| Sonderfunktionen | Selbstkalibrierung |
| mathematische Funktionen | addieren,
subtrahieren, multiplizieren, dividieren,
FFT-Analyse, Durchschnitt: 2-128; Interpolation: sin (x)/x; Zoom |
| Bildschirm | 5,7" (145 mm), Farbdisplay |
| Spannungsversorgung | AC 100 ... 240 V, 45 ... 440 Hz, 50 VA |
| Abmessungen (B x H x T) | 320 x 150 x 130 mm |
| Gewicht | 4,1 kg |
|
|
|
|
optionales
Zubehör |
|
Zwei universelle Tastköpfe mit verschiedenen Vorsätzen sind im Lieferumfang des Speicheroszilloskop enthalten. |
Anschluss für USB-Sticks zum speichern |
Mit 13 cm Tiefe des Gehäuses ist das Speicheroszilloskop PCE-UT 2042C für den mobilen Einsatz geeignet. |
Hier sehen Sie das digitale Speicheroszilloskop PCE-UT 2042C im Einsatz bei der Schwingungsmessung eines Quarzes. |
|
|
|
