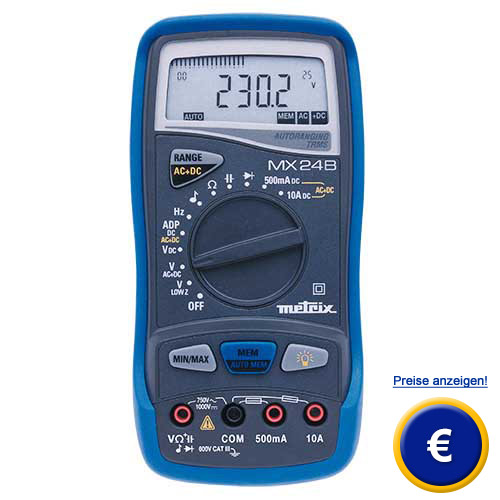

Multimeter Metrix MX24B
Multimeter Metrix MX24B mit vielen Messfunktionen, Spannung Low Z,
Auto Mem, Normung: IEC 61010-1, 600 V CAT III

Das Multimeter Metrix MX24B ist mit sehr vielen Messfunktionen ausgestattet. Neben der harmonischen Linienführung ist das Multimeter Metrix MX24B besonders gut ausbalanciert und liegt ganz natürlich in der Hand.  Auf der großen Anzeige am Multimeter Metrix MX24B werden der gemessene Wert mit der Einheit und die Messbedingungen: Batterie zu schwach, Messung AC oder AC+DC, automatische Messbereichswahl, usw. dargestellt. Somit können Sie, bei dem Blick auf das Display des Multimeter Metrix MX24B, neben der Bargraph Anzeige auch alle anderen wichtigen Informationen erfassen. Die Bedienung des Multimeter Metrix MX24B gestaltet sich durch den zentralen Drehschalter und die wenigen Tasten sehr einfach und kann intuitiv erfolgen. Die Auto Mem Funktion am Multimeter Metrix MX24B bewirkt die Speicherung des letzten stabilen Werts vor Öffnung des Messkreises. In dem Messbereich V Low Z misst das Multimeter Metrix MX24B AC- oder DC-Spannungen mit geringerer Impedanz, so dass sich die über kapazitiv wirkende Kabel eingestreuten Streuspannungen bei Messungen vermeiden lassen. Das Batterie- oder Sicherungsfach am Multimeter Metrix MX24B kann mit verschiedenen Gegenständen wie Münzen, Kugelschreibern oder anderen Werkzeugen schnell und einfach geöffnet werden. Aus Sicherheitsgründen ist ein Öffnen des Faches mit angeschlossenen Messleitungen am Multimeter Metrix MX24B nicht möglich. Das Multimeter Metrix MX24B ist durch ihre Elastomer- Stoßschutzhülle perfekt geschützt und trotzen den widrigsten Einsatzbedingungen. Besonders praktisch ist es, das Multimeter Metrix MX24B einfach umgekehrt in die Stoßschutzhülle einzulegen, dann sind Anzeige und Tasten optimal vor Schäden gesichert. Sollten Sie weitere Fragen zu dem Multimeter Metrix MX24B haben, schauen Sie bitte auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem Multimeter Metrix MX24B oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH. Hier sehen Sie eine Übersicht aller Multimeter aus dem Lieferprogramm von PCE Instruments.

- hohe Basisgenauigkeit
- automatische Bereichswahl
- DCV, ACV, DCA, ACA, Widerstand,
  Kapazität, Frequenz
- Durchgangsprüfung, Diodentest
- Min / Max Speicher
- LCD-Display mit Hintergrundbeleuchtung

- Automatischer Speicher
- Batteriezustandsanzeige
- Balkengrafik
- Auto Off / deaktivierbar
- Schutz nach IEC 6 1010-1, 600 V CAT III
- Stoßschutzhülle
- ISO-Kalibrierung optional erhältlich

Technische Spezifikation Multimeter Metrix MX24B

Spannung DC

Messbereiche

0,5 / 5 / 50 / 500 / 1000 V

Auflösung

0,1 mV - 1V je nach Messbereich

Grundgenauigkeit

0,3 % Anz. + 2 D

Schutz

± 1100 VPEAK (600 VRMS / 0,5 V)

Spannung AC

Scheitelfaktor

3

Messbereiche

0,5 / 5 / 50 / 500 / 750 V

Auflösung

0,1 mV - 1V je nach Messbereich

Bandbreite

40 Hz ... 1 kHz

Grundgenauigkeit

1,5 % Anz. + 2 D

Eingangsimpedanz

10 MΩ (11 MΩ / 5 V)

Schutz

± 1100 VPEAK (600 VRMS / 0,5 V)

Spannung AC (low Z)

Messbereiche

5 / 50 / 500 / 600 V

Auflösung

1 mV - 1V je nach Messbereich

Grundgenauigkeit

1 % Anz. + 2 D

Eingangsimpedanz

500 kΩ

Schutz

600 VRMS

Strom DC

Messbereiche

500 mA / 10 A

Auflösung

100 µA / 10 mA

Grundgenauigkeit

0,3 % Anz. + 2 D / 1 % Anz. + 5 D

Eingangsimpedanz

500 kΩ

Schutz

600 VRMS Sicherung

Strom AC

Scheitelfaktor

3

Messbereiche

500 mA / 10 A (AC + DC)

Auflösung

100 µA / 10 mA

Bandbreite

40 Hz ... 1 kHz

Grundgenauigkeit

1,5 % Anz. + 2 D / 2,5 % Anz. + 5 D

Schutz

600 VRMS Sicherung

Widerstand

Messbereiche

500 Ω / 5 / 50 / 500 kΩ / 5 / 50 MΩ

Auflösung

100 mΩ ... 10 kΩ

Grundgenauigkeit

0,3 % Anz. + 3 D

Schutz

600 VRMS

Durchgang

Erkennungsbereich

10 ... 20 Ω

Diodentest

Messung der Diodenspannung

0 ... 1,999 V

Kapazität

Messbereiche

50 / 500 nF/ 5 / 50 / 500 µF / 5 / 50 mF

Grundgenauigkeit

1,5 % Anz. + 2 D

Frequenz

Messbereiche

5 / 50 / 500 Hz 5 / 50 / 500 kHz

Grundgenauigkeit

0,03 % Anz. + 1 D

Allgemeine technischen Daten

Display

hintergrundbeleuchtetes LCD, 5000 Digits

Automatische Selbstabschaltung

nach 30 min ohne Betätigung (deaktivierbar)

Versorgung

1 x 9 V Blockbatterie

Abmessungen

170 x 80 x 35 mm

Gewicht

300 g

Umgebungsbedingungen

max. 80 % relative Feuchtigkeit / -10 ... +55 °C

Normung

IEC 61010-1, 600 V CAT III

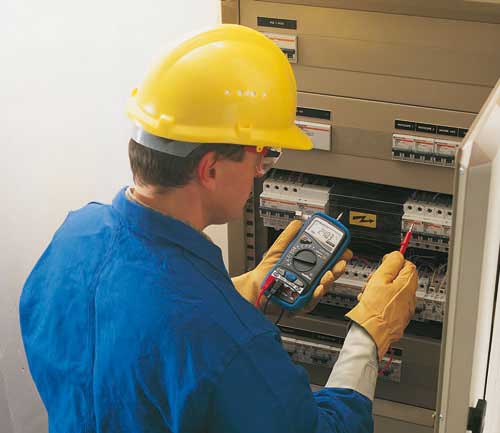

Multimeter Metrix MX24B im Einsatz

Multimeter Metrix MX24B mit geöffnetem Sicherungsfach

Multimeter Metrix MX24B mit geöffnetem Batteriefach

Die Batterien und die Sicherungen am Multimeter Metrix MX24B lassen sich besonders einfach und sicher auswechseln. Der Deckel des Multimeter Metrix MX24B Gehäuses lässt sich nur öffnen, wenn die Messkabel ausgesteckt sind. Außerdem sind die Fächer für Batterien und Sicherungen bei dem Multimeter Metrix MX24B von der Elektronik sauber getrennt. Nichts ist ärgerlicher als die Suche nach dem geeigneten Schraubendreher, bevor man die Batterien oder die Sicherung an Multimetern wechseln kann. Beim Gehäuse des Multimeter Metrix MX24B geht es besonders einfach. Der Schiebedeckel lässt sich mit jedem üblichen Hilfsmittel (Münze, Kuli, Lineal, usw) aufschieben.

Lieferumfang
1 x Multimeter Metrix MX24B, 1 Satz Prüfleitungen, 1 x Batterie, 1 x Elastomer- Schutzhülle, Prüfbescheinigung und Bedienungsanleitung.

optionales Zubehör

 - ISO Kalibrierschein
   für Betriebe, welche das Multimeter in den
   betriebsinternen Prüfmittel-Pool aufnehmen
   wollen oder zur jährlichen Rekalibrierung. Die
   Zertifizierung nach ISO beinhaltet eine Labor-
   Kalibrierung inklusive Prüfschein mit allen
   Messwerten.
