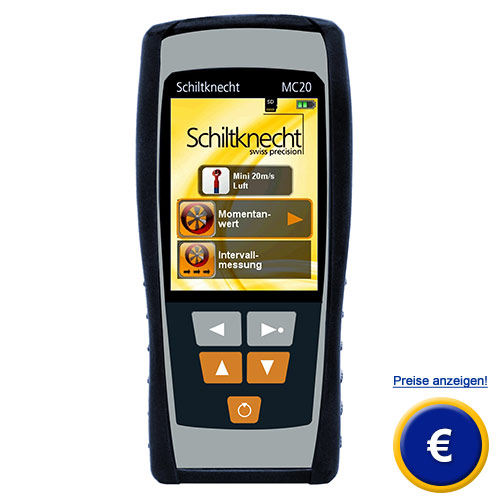

Multifunktions-Anemometer MC20
Multifunktions-Anemometer für Industrie / Strömung ab 0,4 m/s ... 40 m/s /
Gehäuseschutz IP 40 / mit Schnappkopfprinzip / automatische Fühlererkennung
!!!Sensoren sind nicht im Lieferumfang enthalten, unbedingt mitbestellen!!!

Das Multifunktions-Anemometer MC20 dient zum einen zur Erfassung von Luftströmen, Temperatur, Luftfeuchte und Volumendurchfluss, zum anderem zum Messen und Einregeln lufttechnischer Anlagen, zur Raumklimamessung sowie zum Speichern und Drucken all dieser Messergebnisse. Die Drehzahl des Flügelrades ist nahezu proportional zur Strömungsgeschwindigkeit und weitestgehend unabhängig von Druck, Temperatur, Dichte und Feuchtigkeit. Über Einfahrschleusen wird das Strömungsmessgerät zum invasiven Durchfussmessgerät, über Volumenmessstrecken zum Durchflussmessgerät für Gase. Dieses Multifunktions-Anemometer ist also ein wahres Multitalent, das kaum Wünsche offen lässt. Die Messung der Strömungsgeschwindigkeit mit einem Flügelradanemometer gilt als die genaueste unter den möglichen Messmethoden. Das Multifunktions-Anemometer MC20 ist dank dem Schnappkopfprinzip auch für den Dauereinsatz tauglich. Strömungsmessungen, Durchflussmessungen, Filterüberwachungen, Ab- und Zugluftkontrollen, Volumenstrommessungen u.v.m. sind Anwendungen, die in den Bereichen der Forschung und Entwicklung, in Labors oder im Felde tagtäglich zum Einsatz kommen. Hier finden Sie eine Übersicht aller Multifunktions - Anemometer. Sollten Sie weitere Fragen zum Multifunktions-Anemometer haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Luftgeschwindigkeitsmessgerät oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- automatische Fühlererkennung
- Betriebsdauer pro Akkuladung ca. 15 Std.
- Logger-Ausgang
- frei wählbare Messzeit von 2 s ... 2 h

- Analogausgang 0 ... 1 V
- Mittel-, Minimal-, Maximalwerte abrufbar
- Schnappkopfprinzip
- Alle MiniAir20-Messfühler anschließbar

Technische Daten Multifunktions-Anemometer

Messeinheiten

Strömung: m/s, km/h
Temperatur: ºC, °F
Feuchte: % r.F.
Volumendurchfluss: m³/h, l/s, m³/s

Messfühler

Strömungsfühler für Gase und Wasser,
Feuchte- und Temperaturfühler

Anzeige

TFT-Dot-Matrix-Display

Messrate

2 Messungen / s

Messmedien

aggressive Medien

Messmedien Kunststoff-Fühler

nichtaggressive Gase oder Flüssigkeiten

Ausgänge

Strömung/Feuchte: 0 .. 1 Volt
Temperatur: 10 mV/ºC, 0V = -20 ºC
Hoch-Temperatur: 2 mV/ºC, 0V = 0 ºC
Ausgang für Mini2Logger (Intervall 0,5 s)

Speisung

Lithium-Ionen-Akku

Betriebsdauer pro Ladung

ca. 15 Stunden

Stromverbrauch

ca. 15 mA

Gehäuse- Dimensionen

80 x 145 x 39 mm

Gehäuseschutzart

IP 40

Gewicht

ca. 218 Gramm

Betriebstemperatur

0 ... 50 ºC

Lagertemperatur

-30 ...  80 ºC

Luftfeuchtigkeit

0 ... 90 % r.F., nicht betauend

Lieferumfang
1x Multifunktions-Anemometer MC20, 1 x Ladegerät/Netzteil 110/230 V AC, 1 x micro SD-Karte,
1x Bedienungsanleitung

!!!Sensoren sind nicht im Lieferumfang enthalten, unbedingt mitbestellen!!!

Fühler für das Multifunktions-Anemometer MC20

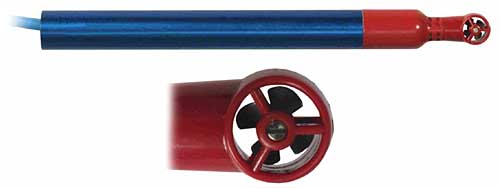

Der Micro Luft- und Wasser-Fühler für das Multifunktions-Anemometer MC20

Luft-Fühler für den MC20

Micro 95.0006

Micro 95.0007

Strömungs-Messbereich

0,6 ... 20 m/s

0,7 ... 40 m/s

Messgenauigkeit der Strömung

1,0% v.E.
3,0% v.M.

1,0% v.E.
3,0% v.M.

Temperatur-Messbereich

-20 ... 140 °C

-20 ... 140 °C

Messgenauigkeit

±0,5 °C

±0,5 °C

Einsatztemperatur

-30 ... 140 °C

-30 ... 140 °C

Kabellänge

1,5 m

1,5 m

Wasser-Fühler für den MC20

Micro 95.0010

Micro 95.0011

Strömungs-Messbereich

0,04 ... 5 m/s

0,05 ... 10 m/s

Messgenauigkeit der Strömung

2,0% v.E.
3,5% v.M.

2,0% v.E.
3,5% v.M.

Temperatur-Messbereich

0 ... 70 °C

0 ... 70 °C

Messgenauigkeit

±0,5 °C

±0,5 °C

Einsatztemperatur

-30 ... 70 °C

-30 ... 70 °C

Kabellänge

5 m

5 m

Allgemeine Spezifikationen

Kopfgröße

Ø 11 x 15 mm

Einfahröffnung

16 mm

Fühlerlänge

165 mm

Lagertemperatur

-65 ... 150 °C

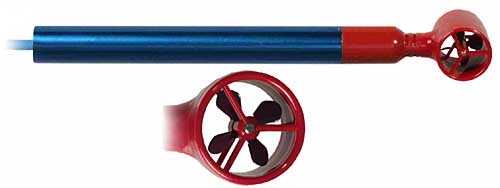

Der Mini Fühler für das Multifunktions-Anemometer MC20

Luft-Fühler für den MC20

Mini 95.0004

Mini 95.0005

Strömungs-Messbereich

0,4 ... 20 m/s

0,5 ... 40 m/s

Messgenauigkeit der Strömung

1,0 % v.E.
1,5 % v.M.

1,0 % v.E.
1,5 % v.M.

Temperatur-Messbereich

-20 ... 140 °C

-20 ... 140 °C

Messgenauigkeit

±0,5 °C

±0,5 °C

Einsatztemperatur

-30 ... 140 °C

-30 ... 140 °C

Kabellänge

1,5 m

1,5 m

Wasser-Fühler für den MC20

Mini 95.0012

Mini 95.0013

Strömungs-Messbereich

0,02 ... 5 m/s

0,03 ... 10 m/s

Messgenauigkeit der Strömung

2,0 % v.E
3,0 % v.M.

2,0 % v.E
3,0 % v.M.

Temperatur-Messbereich

0 ... 70 °C

0 ... 70 °C

Messgenauigkeit

±0,5 °C

±0,5 °C

Einsatztemperatur

-30 ... 70 °C

-30 ... 70 °C

Kabellänge

5 m

5 m

Allgemeine Spezifikationen

Kopfgröße

Ø 22 x 28 mm

Einfahröffnung

35 mm

Fühlerlänge

175 mm

Lagertemperatur

-65 ... 150 °C

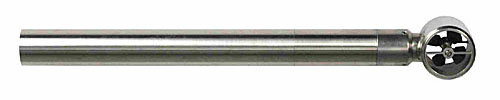

Der Stahl Mini Fühler bis 140 °C für das Multifunktions-Anemometer

Luft-Fühler für den MC20

Mini 95.0284

Strömungs-Messbereich

0,7 ... 20 m/s

Messgenauigkeit der Strömung

± 1,0 % v.E.
± 2,0 % v.M.

Temperatur-Messbereich

-20 ... 140 °C

Messgenauigkeit

± 0,5 °C

Einsatztemperatur

-30 ... 140 °C

Kopfgröße

Ø 22 x 28 mm

Einfahröffnung

35 mm

Fühlerlänge

182 mm

Kabellänge

1,5 m

Lagertemperatur

-65 ... 150 °C

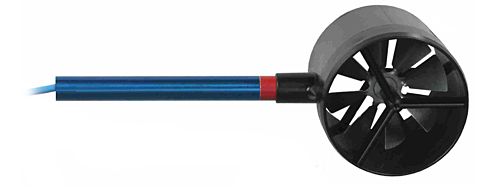

Der Macro Fühler für das Multifunktions-Anemometer MC20

Luft-Fühler für den MC20

Macro 95.0014

Macro 95.0031

Strömungs-Messbereich

0,2 ... 20 m/s

0,3 ... 40 m/s

Messgenauigkeit der Strömung

1,0 % v.E.
1,5 % v..E

1,0 % v.E.
1,5 % v..E

Temperatur-Messbereich

-20 ... 140 °C

-20 ... 140 °C

Messgenauigkeit

±0,5 °C

±0,5 °C

Einsatztemperatur

-30 ... 140 °C

 -30 ... 140 °C

Allgemeine Spezifikationen

Kopfgröße

Ø 85 x 80 mm

Fühlerlänge

235 mm

Kabellänge

1,5 m

Lagertemperatur

-65 ... 150 °C

Der Stahl Mini Fühler bis 250 °C für das Multifunktions-Anemometer MC20

Luft-Fühler für den MC20

Mini 95.0274

Mini 95.0300

Strömungs-Messbereich

0,7 ... 20 m/s

0,8 ... 40 m/s

Messgenauigkeit der Strömung

± 1,0 % v.E.
± 2,0 % v.M.

± 1,0 % v.E.
± 2,0 % v.M.

Einsatztemperatur

-30 ... 250 °C
Auswertbox bis 65 °C

-30 ... 250 °C
Auswertbox bis 65 °C

Allgemeine Spezifikationen

Kopfgröße

Ø 22 x 28 mm

Einfahröffnung

35 mm

Fühlerlänge

182 mm

Kabellänge

2,4 m (250 °C beständig)
1,5 m ab Auswertbox

Lagertemperatur

-65 ... 250 °C
(Auswertbox und Kabel bis 65 °C)

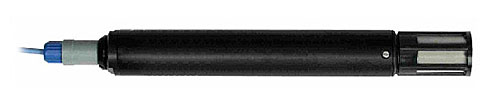

Der Feuchte- und Temperaturfühler für das Multifunktions-Anemometer

Feuchte- und Temperaturfühler

HygroAir 95.0272

Messbereich

0 ... 99,9% r.F

Eichgenauigkeit

±1,5 % r.F. bei 10 - 95 % r.F.

Reproduzierbarkeit

0,5 % r.F.

Temperatur Messbereich

-10 ... 60 °C

Eichgenauigkeit

±0,35 °C bei -10 ... 50 °C

Reproduzierbarkeit

0,1 °C

Kopfgröße

Ø 22 x 32 mm

Schaft

Ø 25 mm

Einfahröffnung

Ø 26 mm

Fühlerlänge

195 mm

Kabellänge

1,8 m

Lagertemperatur

-65 ... 150 °C

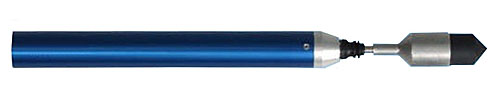

Der Drehzahlfühler für das Multifunktions-Anemometer MC20

Drehzahlfühler

Drehzahlfühler 95.0271

Messbereich

10 ... 9999 U/min

Auflösung

10 U/min

Messgenauigkeit

20 U/min

Einsatztemperatur

0 ... 60 °C

Kopfgröße

Ø 13 x 40/45 mm

Schaft

Ø 15 x 120 mm

Einfahröffnung

Ø 14 mm

Fühlerlänge

180 mm

Kabellänge

1,5 m

Lagertemperatur

-65 ... 150 °C

Der Universal-Temperaturfühler für das Multifunktions-Anemometer MC20

Temperaturfühler

Universal-Temperaturfühler 95.0099

Messbereich

-20 ... 140 °C

Auflösung

0,1 °C

Messgenauigkeit bei 0 ... 70 °C

0,2 °C
außerhalb 0,5 °C

Einsatztemperatur

-30 ... 140 °C

Kopfgröße

Ø 3 x 100 mm

Schaft

Ø 10 x 80 mm

Einfahröffnung

Ø 4 mm

Fühlerlänge

180 mm

Kabellänge

1,5 m

Lagertemperatur

-65 ... 150 °C

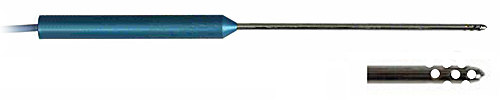

Der Luft-Temperaturfühler für das Multifunktions-Anemometer MC20

Luftfühler

Luft-Temperaturfühler 95.0198

Messbereich

-20 ... 140 °C

Auflösung

0,1 °C

Messgenauigkeit bei 0 ...  70 °C

0,2 °C
außerhalb 0,5 °C

Einsatztemperatur

-30 ... 140 °C

Kopfgröße

Ø 3 x 100 mm

Schaft

Ø 10 x 80 mm

Einfahröffnung

Ø 5 mm

Fühlerlänge

180 mm

Kabellänge

1,5 m

Lagertemperatur

-65 ... 150 °C

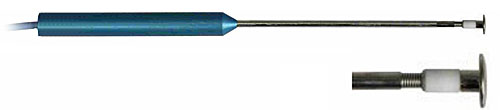

Der Oberflächen-Temperaturfühler für das Multifunktions-Anemometer MC20

Oberflächenfühler

Oberflächen-Temperaturfühler 95.0199

Messbereich

-20 ... 140 °C

Auflösung

0,1 °C

Messgenauigkeit bei 0 ...  70 °C

0,2 °C
außerhalb 0,5 °C

Einsatztemperatur

-30 ... 140 °C

Kopfgröße

Ø 3 x 100 mm

Schaft

Ø 10 x 80 mm

Fühlerlänge

180 mm

Kabellänge

1,5 m

Lagertemperatur

-65 ... 150 °C

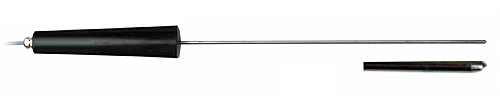

Der Universal-Hochtemperaturfühler für das Multifunktions-Anemometer MC20

Hochtemperaturfühler

Universal-Hochtemperaturfühler 95.0273

Messbereich

-20 ... 600 °C

Auflösung

1 °C

Messgenauigkeit

0,5 °C
außerhalb 1,0 °C

Einsatztemperatur

0 ... 600 °C

Kopfgröße

Ø 3 x 230 mm

Schaft

Ø 22 mm

Einfahröffnung

Ø 4 mm

Fühlerlänge

350 mm

Kabellänge

1,8 m

Lagertemperatur

-65 bis +150°C

ISO Kalibrierzertifikat
Nach einiger Zeit des Einsatzes im Betrieb kann es zu Veränderungen am Multifunktions-Anemometer MC20 und somit auch zur Beeinträchtigung der Messgenauigkeit des Gerätes kommen. Eine Rekalibrierung im Labor sowie eine Zertifizierung nach ISO können Sie jederzeit bei uns in Auftrag geben. Natürlich auch bei der Erstbestellung.

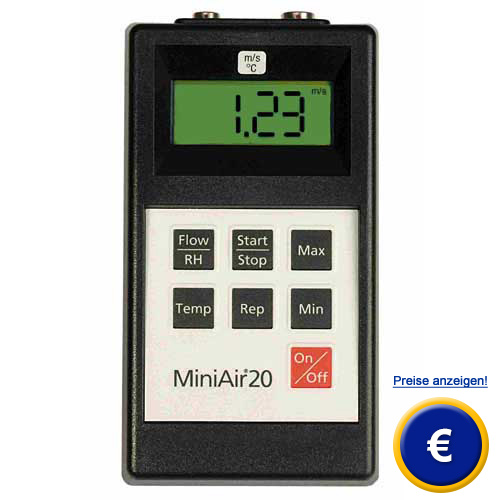

Hier finden Sie weitere Produkte zum Begriff "Multifunktions-Anemometer":
