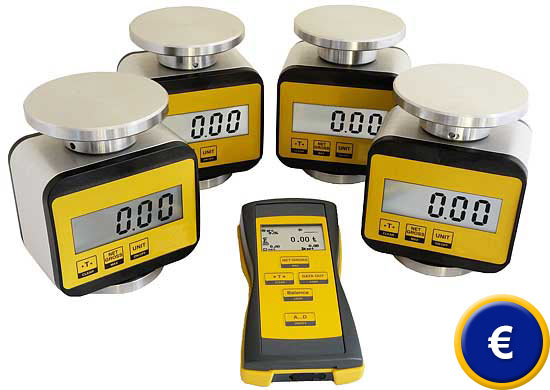

Mobile
Lastecken MLE-F 5/10/20
für Druckkraftmessung von 4x5t bis 4x20t /
3
Modelle mit verfügbare Nennlasten
von 20t / 40t / 80t / sehr mobil
durch Batterie-Betrieb und einfache
Bedienung / mit handlicher
Funkfernbedienung
|
Mobile
Lastecken dienen zum nicht
eichpflichtigen Verwiegen von Maschinen,
Containern oder ähnlichen stehenden
Lasten. Außerdem ist eine Abschätzung
der Schwerpunktlage des Wägegutes möglich.
Die mobile Lastecken können auch einzeln für
Kraftmessaufgaben eingesetzt werden. Jede
mobile Lastecke besteht aus einem
Druckkraftsensor mit Dehnungsmessstreifen.
Der Sensor ist unten mit einer Grundplatte
und oben mit einer Pendelplatte versehen
um Kräfte optimal einzuleiten. Um den
Sensor herum ist ein Gehäuse angeordnet,
welches sich auch unter Last um 180° in
Blickrichtung des Bedieners drehen lässt.
In diesem Gehäuse befinden sich die
Messelektronik, das Display, die
Bedientasten, das Funkmodul mit Antenne
und ein Batteriefach. Nach dem Einschalten
startet die Messelektronik und das
Funkmodul wartet auf ein freies
Zeitfenster, um sich bei der
Funkfernbedienung anzumelden. Die
Funkfernbedienung sucht nach ihrem
Einschalten nach Funksignalen mit
korrekter Adressierung und zeigt die
Kraftwerte der gefundenen mobilen Lastecken an.
Die Funkfernbedienung kann an die mobilen Lastecken Befehle senden. Beim Senden
eines Befehls an die mobilen Lastecken überprüft
die Fernbedienung, ob der gesendete Befehl
auch empfangen worden ist und führt ggf.
ein erneutes Senden aus. Weitere Kraftaufnehmer
finden Sie hier.
|
|
Bedienungsanleitung
vom den mobile
Lastecken MLE-F
ansehen / ausdrucken
|
|
- sehr robuste Anzeige
- Nennlasten 20 t / 40 t / 80 t
- Genauigkeit 0,2 %
|
-
mit USB 2.0-Schnittstelle
- mobil durch Batterie-Betrieb
- Funkfernbedienung
|
|
Technische
Spezifikation
|
|
Modell |
Messbereiche
|
|
MLE-F 5
|
4 x 5 t
|
|
MLE-F 10
|
4 x 10 t
|
|
MLE-F 20
|
4 x 20 t
|
| Flächenpressung je Lastecke |
|
4 x 5 t
|
10 N/mm² für
5 t |
|
4 x 10 t
|
20
N/mm² für 10 t |
|
4 x 20 t
|
40
N/mm² für 20 t |
|
Anzeigeauflösung
|
|
Anzeige
|
4
½ - stellige LCD
|
|
MLE-F 5
|
5,000
t ± 1 kg |
|
MLE-F 10
|
10,00
t ± 10 kg |
|
MLE-F 20
|
20,00
t ± 10 kg |
| Anzeigearten |
Momentanwert
, Maximalwerte (Netto « Brutto),
Schwerpunkt / Überlast / Batteriezustand |
| Aufstellbedingungen |
| max.
zul. Neigung des Untergrundes |
3
mm/m |
| zulässige
Grenzlast |
150
% |
| Bruchlast |
>500
% |
| Referenztemperatur |
23 °C |
| Nenntemperaturbereich |
-10
... +50 °C |
| Lagertemperaturbereich |
-20
... +70 °C |
| Schutzart
(EN 60529) |
IP
54 |
| Betriebsspannung
je Lastecke |
4
x 1,5 V AA Mignon-Zellen |
| Betriebsdauer |
140
h |
| Funkfernbedienung |
| Frequenzband |
ISM-Band
868 MHz |
| Anzeigerate |
0,5
1/s |
| Reichweite
bei Sichtverbindung |
mindestens
30 m |
| Anzeige |
5-stelliges
LCD-Display 128x64 Pixel, beleuchtbar |
| Ecklast
/ Summe ± Anzeigeauflösung |
5,000
t / S 20,00 t ± 10 kg
10,00 t / S 40,00 t ± 10 kg
20,00 t / S 80,00 t ± 10 kg |
| Tastatur |
Folientastatur |
| Funktionen |
Ein
– Aus / Tarieren / Brutto / Netto /
Schwerpunkt /Maximalwertanzeige |
| Betriebsspannung |
4
x 1,5 V AA Mignon-Zellen |
| Betriebsdauer |
ca.
40 h |
| Nenntemperaturbereich |
-10
... +50 °C |
| Lagertemperaturbereich |
-20
... +70 °C |
| Schutzart
(EN 60529) |
IP42 |
| Schnittstelle |
Mini-USB-B
Buchse, 5 polig |
| Gewicht
ohne Batterien |
240
g |
| Abmessungen |
78
x 159 x 47mm |
| Lieferumfang
|
|
4 x mobile Lastecken MLE-F,
1 x Funkfernbedienung, 4 x AA Batterien, 1 x
Bedienungsanleitung |
|
Anwendungsbilder |
|
Hier sehen Sie
eine Lastecke MLE-F unter
einer Palette
|
Hier sehen Sie die
Fernbedienung der mobile Lastecken MLE-F
|
|

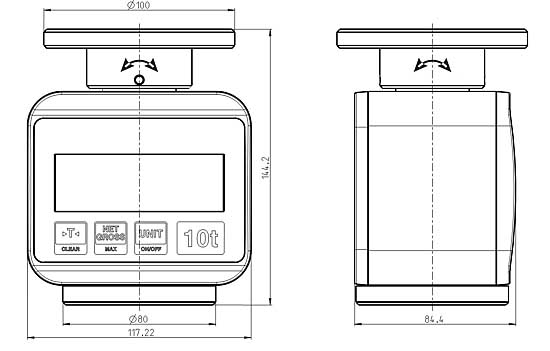

Hier sehen Sie
die technischen Abmaße der mobile
Lastecken MLE-F
|
additional
- ISO 9000 Kalibrierung inkl. Kalibrierschein |
