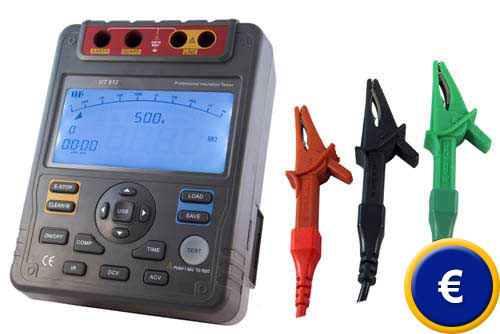

Isolationstestgerät PCE-UT 512
Polarisationsindextest / Guard-Eingang / Bargraph / USB-Schnittstelle
großes LCD-Display mit Hintergrundbeleuchtung / Pass/Fail-Test

Das Isolationstestgerät PCE-UT 512 ist ein universell einsetzbares Messgerät welches für den Außendiensteinsatz und den Betrieb unter erschwerten Messbedingungen geeignet ist. Dieses Isolationstestgerät wird in einem robusten Koffer geliefert. In dem großen und übersichtlichen LCD-Display mit Hintergrundbeleuchtung werden Ihnen alle wichtigen Größen auf einmal angezeigt, während der Bargraph eine einfache Verfolgung der Entwicklung des Isolationswiderstandes ermöglicht. Ein Guard-Eingang kann verwendet werden, um eine Verfälschung der Messwerte durch Kriechströme zu verhindern. Verschiedene Messmodi erlauben es, die gängigen Messungen schnell und einfach durchzuführen. Neben der kontinuierlichen Messung kann die Dauer der Messung auch vorher festgelegt werden. Im Vergleichsmodus wird nach Eingabe eines Grenzwertes angezeigt, ob das Messobjekt sich oberhalb der festgelegten Grenze befindet (Pass/Fail-Test). Weiterhin kann dieses Messgerät den Polarisationsindextest (PI-Test) selbstständig durchführen. Dabei wird der Isolationswiderstand zweimal im einstellbaren zeitlichen Abstand gemessen und ins Verhältnis gesetzt. Die Möglichkeit der Messung von Gleich- und Wechselspannungen bis 600 V erweitern den Einsatzbereich dieses Isolationstestgerätes. Die USB-Schnittstelle zur Übertragung von Online-Messwerten, welche mit Hilfe der Software geloggt werden können, rundet die Funktionsvielfalt dieses Messgerätes ab. Eine Übersicht aller Isolationstestgeräte finden Sie hier.

Bedienungsanleitung vom Isolationstestgerät
PCE-UT 512 ansehen / ausdrucken

- Polarisationsindextest

- Vergleichmessung mit einstellbarem
  Grenzwert

- Messung von Gleich- und Wechselspannung

- LCD-Display mit Hintergrundbeleuchtung und
  analogem Bargraph

- interner Speicher für 18 Messwerte

- USB-Schnittstelle für Messdatenübertragung

- Datenloggerfunktion in Verbindung mit einem
  PC

- Netz- oder Batteriebetrieb

- ISO-Kalibrierung und Zertifizierung
  optional erhältlich

- Sicherheit: CAT III 600V

Prüfspannung / Widerstandsmessbereich

500 V + 20 % / 0,5 MΩ - 5 GΩ

1000 V + 20 % / 2 MΩ - 10 GΩ

1500 V + 20 % / 5 MΩ - 20 GΩ

2500 V + 20 % / 10 MΩ - 100 GΩ

Genauigkeit

100 kΩ - 100 MΩ:   ±(3 % + 5 dgt)

100 MΩ - 10 GΩ:   ±(5 % + 5 dgt)

10 GΩ - 100 GΩ:   ±(10 % + 5 dgt)

Kurzschlussstrom

max. 2 mA

Gleichspannung: Messbereich / Auflösung / Genauigkeit

30 - 600 V / 1 V / ±(2% + 5 dgt)

Wechselspannung (50 / 60Hz):
Messbereich/ Auflösung / Genauigkeit

 30 - 100 V / 1 V / ±(2% + 8 dgt)

 100 - 600 V / 1 V / ±(2% + 5 dgt)

Umgebungsbedingungen

0 - 40 °C, max. 85 % r.F. (Betrieb)

-20 - 60 °C, max. 90 % r.F. (Lagerung)

Display

9999 Counts, Analoger Bargraph, Hintergrundbeleuchtung

Versorgung

8 x 1,5 V Babyzellen (C-Batterien)
oder externes Netzteil

Schnittstelle zum PC

USB

Abmessungen (B x H x T)

202 x 155 x 94 mm

Gewicht

ca. 2 kg (mit Batterien)

Normung

IEC 61010: CAT III 600 V

Ausstattung des Isolationstestgerät PCE-UT 512

Das Isolationstestgerät PCE-UT 512 ist in einem handlichen Koffer verpackt.

Die Software zum Isolationstestgerät
PCE-UT 512.

Lieferumfang
1 x Isolationstestgerät PCE-UT 512, 1 x Software inklusive USB-Datenkabel, 1 Satz Prüfleitungen, 1 x Transportkoffer, 1 x Netzteil, Anleitung

optionales Zubehör

- Kalibrierwiderstand ISO-kalibrator 1

Mit diesem Kalibrier-Widerstand für Isolationsmessgeräte können Sie schnell und einfach die Funktionstüchtigkeit und Genauigkeit von Isolationstestgeräten überprüfen. Der Widerstand ist zwischen 100 kΩ und 100 MΩ stufenweise einstellbar. Weiterhin bietet dieser Kalibrierwiderstand zwei niederohmige Widerstände zur Überprüfung von Milliohmmeter.
