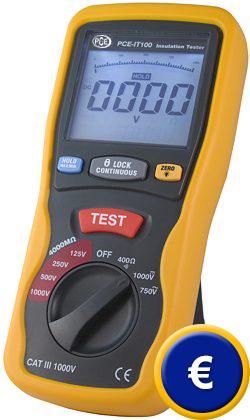

Isolationsprüfer PCE-IT100
für Isolationswiderstände bis 4000 MΩ / CAT III 1000 V / einfache Handhabung
Einzel- oder Dauermessung / Max/Min-Wert Funktion

Der Isolationsprüfer PCE-IT100 erfasst mit Hilfsspannungen von 125 V, 250 V, 500 V und 1000 V Isolations-Widerstände bis max. 4000 MΩ. Weiterhin wird Ihnen die Messung von niederohmigen Widerständen bis 400 Ω und eine Messfunktion für Wechsel- und auch Gleichspannungen von diesem Isolationsprüfer angeboten. Ein Durchgangsprüfer mit Piepton ist ebenfalls Bestandteil der Ausrüstung des Isolationsprüfer. Neben einer Data-Hold-Funktion zum Festhalten des aktuellen Messwertes, kann bei der Spannungs- und Niederohmmessung auch der Max. bzw. Min.-Wert, im Isolationsprüfer, festgehalten werden. Sollten Sie weitere Fragen zum Isolationsprüfer haben, schauen Sie auf die folgenden technischen Daten oder rufen unsere Hotline an: 01805-976990*. Wir beraten Sie gerne bezüglich des Isolationsprüfer oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- verfügt über eine Überbereichsanzeige sowie
  eine Batterie-Zustandsanzeige

- kompaktes, handliches und robustes
  Kunststoffgehäuse

- automatische Geräteabschaltung zur
  Schonung der Batterie

- Sicherheit: EN 61010-1, CAT III 1000 V

- besitzt ein großes Dual-Display mit
  Hintergrundbeleuchtung

- wird komplett (einsatzfähig) im Tragekoffer
  geliefert

- Einzelmessung und Dauermessung über
  "LOCK"-Taste möglich

- ein ISO-Kalibrierschein ist optional erhältlich

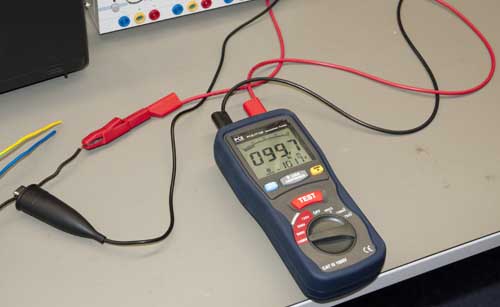

Isolationsprüfer PCE-IT 100 im Einsatz

Technische Spezifikation zum Isolationsprüfer

Messbereiche                     AC-Spannung
                                         DC-Spannung
                                         Widerstand
                                         Isolationswiderstand

750 V
1000 V
40 Ω / 400 Ω
4 MΩ / 40 MΩ / 400 MΩ / 4000 MΩ

Auflösung                           AC-Spannung
                                         DC-Spannung
                                         Widerstand
                                         Isolationswiderstand

1 V
1 V
0,01 Ω / 0,1 Ω
0,001 MΩ / 0,01 MΩ / 0,1 MΩ / 1 MΩ

Genauigkeit                        AC-Spannung
                                         DC-Spannung
                                         Widerstand
                                         Isolationswiderstand
                                                          125 V

                                                          250 V

                                                          500 V

                                                        1000 V

±1,2 % ±10 dgt
±0,8 % ± 3 dgt
±1,2 % ± 3 dgt

±(2 % + 10 dgt) / ±(2 % + 10 dgt) /
±(4 % + 5 dgt) / ±(5 % + 5 dgt)

±(2 % + 10 dgt) / ±(2 % + 10 dgt) /
±(3 % + 5 dgt) / ±(4 % + 5 dgt)

±(2 % + 10 dgt) / ±(2 % + 10 dgt) /
±(4 % + 5 dgt) / ±(4 % + 5 dgt)

±(3 % + 10 dgt) / ±(2 % + 10 dgt) /
±(2 % + 5 dgt) / ±(4 % + 5 dgt)

Durchgangsprüfung

Piepton: ≤ 35 Ω, Teststrom ≤ 200 mA

Geräteversorgung

6 x 1,5 V AA Batterie

Umgebungsbedingungen

0 ... 40 °C / < 80 % r.F. (Betrieb)
-10 ... 60 °C / < 70 % r.F. (Lager)

Abmessung

200 mm x 92 mm x 50 mm

Gewicht

700 g (mit Batterie)

Normungen

IEC10101, CAT III 1000 V

Lieferumfang des Isolationsprüfer
1 x Isolationsprüfer PCE-IT100, 1 Satz Prüfleitungen, 1 Abgreifklemme an 1 m Kabel, 6 x Batterie,
1 x Trageschlaufe, Bedienungsanleitung und Tragekoffer

Die Messleitungen sind beim Isolationsprüfer PCE-IT100 mit dabei

Hier sehen Sie den Lieferumfang des Isolationsprüfer

Optionales Zubehör zum Isolationsprüfer
- Kalibrierzertifikat, z.B. zur Einhaltung Ihrer DIN ISO 9000. Die Zertifizierung nach ISO beinhaltet
  eine Laborkalibrierung inklusive Prüfschein mit allen Messwerten.
- Kalibrierwiderstand zur Überprüfung des Isolationsprüfer

Einzuhaltende Grenzwerte bei der Isolationsmessung
- bei Neuanlagen (trockene Räume): 1000 Ohm x Volt der Betriebsspannung
  (z.B. bei 230 Volt >230 kOhm)
- bei Neuanlagen (Feuchträume, im Freien): 500 Ohm x Volt der Betriebsspannung
- geerdete Geräte: 1000 Ohm x Volt der Betriebsspannung
- schutzisolierte Geräte: 2 MOhm
- Elektrowerkzeuge: 2 MOhm
- Schutzkleinspannung: 250 kOhm
- elektrische Messgeräte: 5 MOhm
- Gängige Prüfspannungswerte sind 100 Volt für Kleinspannungs- und Fernmeldeanlagen, 500 Volt
  für die Gebäudeinstallation und Hausgeräte, 1000 Volt für Niederspannungsmotoren und
  Transformatoren
