Hochbereichs
- Kraftmessgerät EF-AE-S-Serie |
|||||
Das Kraftmessgerät der EF-AE-S-Serie dient zur Bestimmung von Zug- und Druckkräften bis max. 5000 kg oder 50 kN (je nach Modell). Dieses Kraftmessgerät besitzt eine externe Kraftmesszelle / Kraftmessdose an 1,5 m Kabel. Die Anzeige vom Kraftmessgerät ist durch die großen Ziffern gut ablesbar, so werden bei der Zugkraftmessung/ Druckkraftmessung Ablesefehler ausgeschlossen. Das Gerät wird meist zur Messung bzw. Steuerung von Kräften an industriellen Maschinen und Anlagen eingesetzt. Aber auch in Forschung und Entwicklung findet es Anwendung. Ein besonderer Vorteil liegt in der USB-Schnittstelle, die direkt am Kraftmessgerät angebracht ist. Mittels dem Software-Kit (Software + Datenkabel) können die Messwerte online in einen Computer oder Laptop übertragen werden (die Daten können natürlich auch gespeichert u. in andere bekannte Tabellenkalkulations- programme exportiert werden). Bitte beachten Sie die Abmessungen (technische Daten) der zum jeweiligen Kraftmessgerät gehörigen, externen Zug- und Druckkraftmesszelle, wenn Sie diese in eine vorgegebene Konstruktion integrieren möchten. Ein Kraftmessgerät mit gleicher Funktionalität, aber mit kleineren Messbereichen finden Sie hier. |
|||||
|
Bedienungsanleitung
vom Kraftmessgerät |
|
||||
| Technische Spezifikation | |||||
| Modell | Messbereiche | ||||
| EF-AE-S-1 | 0 ... 1000 N | ||||
| Auflösung | 0,1 N | ||||
| EF-AE-S-2 | 0 ... 2000 N | ||||
| Auflösung | 0,1 N | ||||
| EF-AE-S-5 | 0 ... 5000 N | ||||
| Auflösung | 1 N | ||||
| EF-AE-S-10 | 0 ... 10000 N | ||||
| Auflösung | 1 N | ||||
| EF-AE-S-20 | 0 ... 20000 N | ||||
| Auflösung | 1 N | ||||
| EF-AE-S-50 | 0 ... 50000 N | ||||
| Auflösung | 10 N | ||||
| Genauigkeitsklasse der Kraftmesszelle | 0,1 | ||||
| maximale Überlast | 150 % | ||||
| Bruchkraft | >300 % | ||||
| Grenzquerkraft | 100 % | ||||
| Linearitätsfehler nach VDE 2638 | ≤0,1 % | ||||
| Umkehrspanne nach VDE 2638 | ≤0,1 % | ||||
| TK Nullsignal/ 10 K | ≤0,1 % | ||||
| TK Kennwert/ 10 K | ≤0,1 % | ||||
| TK Ausgang/ 10 K | ≤0,1 % | ||||
| Kriechfehler | ≤0,1 % | ||||
| Anzeige | 5-stellige LCD, 14 mm hoch | ||||
| Schnittstelle | USB Buchse | ||||
| Software | zur Datenübertragung inklusive | ||||
| Versorgung | 2 x 3 V Primärzellen AA | ||||
| Gehäuseschutz | IP 40 | ||||
| Schutzart Kraftmesszelle | IP 42 | ||||
| Umgebungsbedingungen | -20 ... +60 °C / 5 ... 90 % r.F. | ||||
| Abmessung Kraftmessgerät | 165 x 83 x 47 mm | ||||
| Gewicht Kraftmessgerät | 400 g | ||||
|

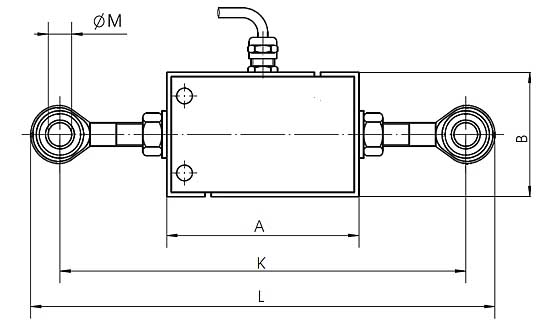

Abmessungen
der Kraftmesszelle (Skizze 1) |
|||||
| EF-AE-S-1 | EF-AE-S-2 | EF-AE-S-5 | EF-AE-S-10 | EF-AE-S-20 | EF-AE-S-50 |
|
A = 65 mm B = 42 mm K = 133 mm L = 157 mm M = 8 |
A = 65 mm B = 42 mm K = 133 mm L = 157 mm M = 8 |
A = 70 mm B = 60 mm K = 146 mm L = 178 mm M = 12 |
A = 70 mm B = 60 mm K = 146 mm L = 178 mm M = 12 |
A = 78 mm B = 68 mm K = 198 mm L = 248 mm M = 20 |
A =
78 mm B = 68 mm K = 228 mm L = 288 mm M = 25 |
|

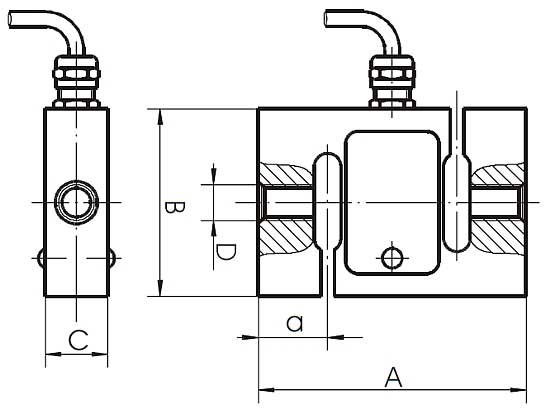

Abmessungen
der Kraftmesszelle (Skizze 2) |
|||||
| EF-AE-S-1 | EF-AE-S-2 | EF-AE-S-5 | EF-AE-S-10 | EF-AE-S-20 | EF-AE-S-50 |
|
a = 13,6 mm A = 60 mm B = 42 mm C = 14 mm D = M8 |
a = 13,6 mm A = 60 mm B = 42 mm C = 14 mm D = M8 |
a = 19 mm A = 70 mm B = 60 mm C = 26 mm D = M12 |
a = 18,1 mm A = 70 mm B = 60 mm C = 35 mm D = M12 |
a = 21,5 mm A = 78 mm B = 68 mm C = 38 mm D = M20x1,5 |
a = 22,5 mm A = 78 mm B = 68 mm C = 38 mm D = M24x2 |
|
Lieferumfang 1 x Kraftmessgerät EF-AE-S (eines der sechs Modelle) inkl. externer Kraftmesszelle an 1,5 m Kabel, 1 x Software-Kit zur Datenübertragung, 1 x Werkskalibrierschein, 1 x Gerätekoffer, Anleitung |
|||||
|

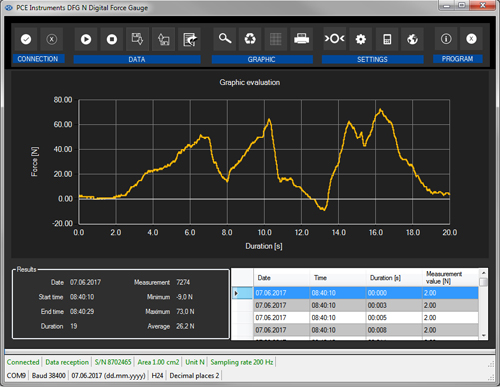

Die im Lieferumfang befindliche Software ist so aufgebaut, dass Sie auch ohne große Vorkenntnisse bedient und angewendet werden kann. Der Anwender kann auf einfachste Weise die Messung starten und stoppen, wenn das digitale Kraftmessgerät EF-AE-S per USB mit dem PC verbunden ist. |
|||||
|
additional
- ISO 9000 Kalibrierung inkl. Kalibrierschen |
|||||
|
Umrechnungstabelle für Krafteinheiten (nicht Gewicht) |
|||||
|
|
||||
|
