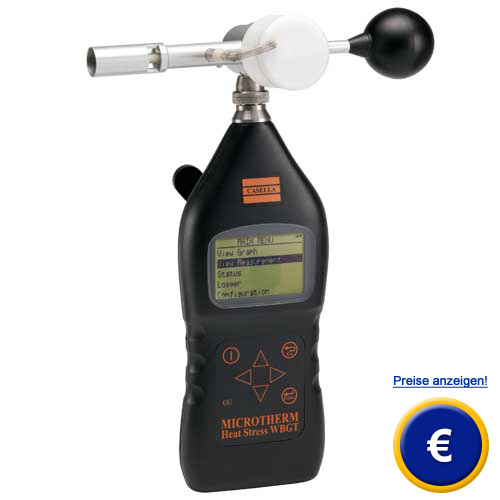

Hitzestress-Messgerät
Microtherm WBGT
Profi -
Hitzestressmonitor für Hitzebelastung
und Wärmestrahlung am Arbeitsplatz
nach ISO 7243 und OSHA
|
|
Das
Hitzestress-Messgerät Microtherm von
Casella CEL ist ein ergonomisch
gestaltetes, kompaktes und stabiles
Instrument. Dieser Hitzestress-Monitor
erlaubt es Ihnen, die Belastung durch
Hitze am Arbeitsplatz zu messen und zu überwachen.
Das Messinstrument entspricht den
Vorgaben der DIN 7243 / 7726 und OSHA. Die
Sensoren sind nach BS 1904 und DIN 43760
gefertigt. Es ist das erste
Hitzestress-Messgerät auf dem in
Echtzeit die Messdaten graphisch
dargestellt werden können. Die
Alarmgrenze kann individuell eingestellt
werden. Zur erweiterten Datenspeicherung
und ergänzenden Visualisierung wird das
Messinstrument mit einem Software-Paket
ausgeliefert. Informationen zu allen
Hitzestress-Messgeräten der PCE Group
sehen Sie, wenn Sie diesen Link
anklicken: hier.
|
|
|
|
- großes LCD Graphik-Display
-
Echtzeit-Anzeige
-
integrierter Datenlogger
-
Audio-Alarmanzeige
-
automatische Durchschnitts-WBGT-Anzeige
- r.F. in % und Taupunkt-Berechnung
-
Akkubetrieb
-
Software-Paket
-
automatische Berechnungen nach ISO 7243
und OSHA über PC
- entspricht
ISO 7243
- inkl. Kalibrierzertifikat
- rekalibrierbar
|
Bedienungsanleitung
vom Hitzestress-
messgerät
ansehen / ausdrucken
|
|
Display
|
|
|
|
Hitzestress-Index
|
|
Der
WBGT-Index ist ein Klimasummenmaß,
welches für die Beurteilung der
Klimabedingungen an wärmebelasteten
Arbeitsplätzen eingesetzt wird. Zur
Ermittlung von Richtwerten unter extremer
Hitzebelastung wie etwa hoher
Lufttemperatur, Feuchttemperatur und der
Wärmestrahlung wird der
Hitzebelastungsindex nach der
WET-BULB-GLOBE-Temperatur erfasst.
Nach ISO 7243 in Bereichen, die durch die
Ermittlung der NET
(Normal-Effektiv-Temperatur) Index nicht
abgedeckt werden können. Beispielsweise
bei Arbeiten an Kesselanlagen,
Schmelzöfen, Glüh- und Tieföfen,
Brennöfen der keramischen Industrie.
Der
WBGT- Index wird aus Trockentemperatur,
Feuchttemperatur und Globaltemperatur
ermittelt.
WBGT (innen) = 0,7 tnw + 0,3 tg
WBGT (außen) = 0.7 tnw + 0,2 tg + 0,1 ta
Der
Sensorarm des Casella Microtherm WBGT
trägt ein gegen Wärmestrahlung
abgeschirmtes Widerstandsthermometer,
einen natürlich-belüfteten
Feuchttemperatursensor und ebenfalls ein
Globethermometer. Die Sensoren sind nach
BS1904 und DIN 43760 gefertigt. Die
ermittelten Daten sind:
WBGT
(Außen- und Innenbereich), Durchschnitts
WBGT-Werte, Relative Luftfeuchtigkeit,
Taupunkt
Über
die Alarmfunktion, bzw. die

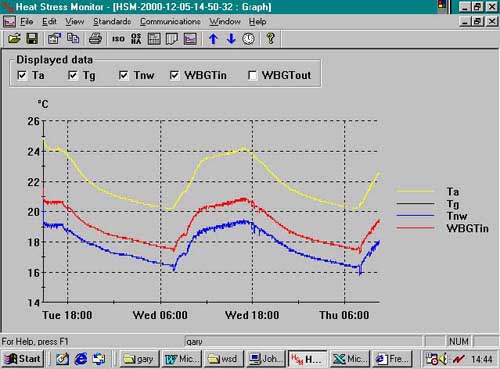

Echtzeit-Graphikanzeige am
Hitzestress-Messgerät oder PC ist es
Ihnen möglich, sofortige Maßnahmen
einzuleiten oder Trends anzuzeigen. Die

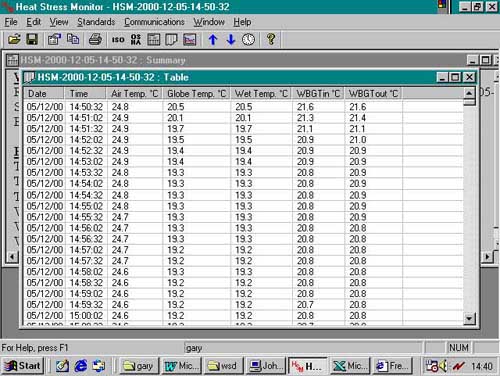

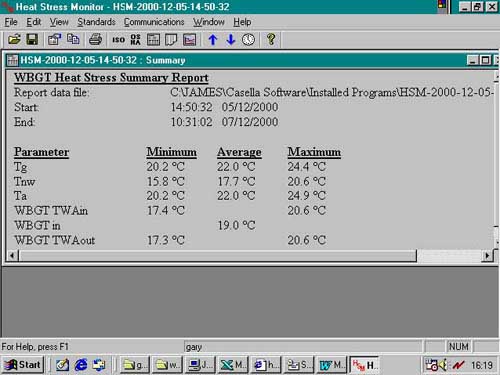

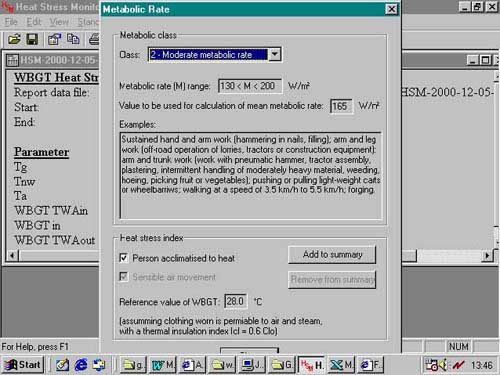

mitgelieferte Software ermöglicht die
rechnergestütze Auswertung der
ermittelten Klimagrundgrößen unter
Berücksichtigung von Bekleidungsindex,
Luftgeschwindigkeit, um Aufenthaltsdauer
und Pausenzeiten zu ermitteln.
Verwendungsmöglichkeiten:
|
| Technische
Daten |
| Sensorik |
Platin-Widerstand-Temperatur-Detektoren,
100 Ohm Elemente nach EN 60751 Klasse 1,
4-adriges Kabel bis zu 30 m |
Messbereiche
Ta, Dry Bulb
Tg, Globe
Tnw, natürliche Feuchttemperatur
Relative Luftfeuchtigkeit |
+10 ... +60 °C
+20 ... +120 °C
+5 ... +40 °C
35 ... 100 % r.F. |
Genauigkeit
Ta, Dry Bulb
Tg, Globe
Tnw, natürliche Feuchttemperatur
Relative Luftfeuchtigkeit |
±0,5 °C
±0,5 °C
±0,5 °C
<±5 % r.F. |
| Auflösung |
bei
allen Temperaturangaben: 0,1 °C
bei der relativen Feuchte: 0,1 % |
Innen
/ Aussenmessung
(ohne solare Einstrahlung) |
WBGT in = 0,7 Tnw + 0,3 Ta |
| Aussenmessung
(mit solarer Einstrahlung) |
WBGT out = 0,7 Tnw + 0,2 Tg + 0,1 Ta |
| Stromversorgung
/ Akku |
4
x AA/MN1500 Alkaline oder
wiederaufladbare NiCd |
| Batterielebensdauer
(pro Ladezyklus) |
Alkaline >
85 h, NiCd >30 h
|
| Batterieladung |
interner
NiCd Schnell-Ladekreis mit automatischer
Abschaltung, Schnellladung 450 mA
|
| Stromverbrauch |
30 mA
|
| Netzteil |
100
...240 V AC, 47 ... 63 Hz,
Ausgang 12 V DC bei 0,8A
(Messgerät kann angeschlossen bleiben) |
| Display |
LCD
(128 x 64), hintergrundbeleuchtet |
| Tastatur |
Membrantastatur |
| Abmessungen |
-
Messgerät = 245 x 95 x 50 mm
- Sensorarm = 90 x 225 x 69 mm
- Transportkoffer = 135 x 490 x
370 mm |
| Gewicht |
1
kg (inkl. Sensor) |
| Normungen |
DIN
7243/7726, OSHA
Die Sensoren sind nach BS 1904 und DIN
43760 |
| Software |
|
|
Lieferumfang
1 x Hitzestress-Messgerät
Microtherm WBGT
1 x Software-Paket inkl. RS-232-Kabel
1 x Multisensor
1 x Sensorhalter
1 x Satz Watte-Tuch und Schraubendreher
1 x Netzteil + aufladbare Batterien (4
Stk.)
1 x Behälter für destilliertes Wasser
1 x Tragekoffer
1 x Kalibrierzertifikat
Bedienungsanleitung |
|
|
Optionales
Zubehör
- Verlängerungskabel
für Multisensor (10 m) |
|
- Drei-Bein-Stativ
(kleine Ausführung für
Tischaufstellung) |
|
-
Kalibrierzertifikat
(Re-Kalibrierung)
Bei Erstbestellung wird das
Hitzestress-Meter
bereits mit einem Kalibrierzertifikat
ausgeliefert.
Nach einiger Zeit des Einsatzes im
Betrieb kann
es zu Veränderungen am
Messgerät und
somit
auch zur Beeinträchtigung der
Messgenauigkeit
des Gerätes kommen. Eine
Rekalibrierung im
Labor sowie eine Zertifizierung nach
ISO können
Sie jederzeit bei uns in Auftrag
geben.
|
|
 |
 |
|
