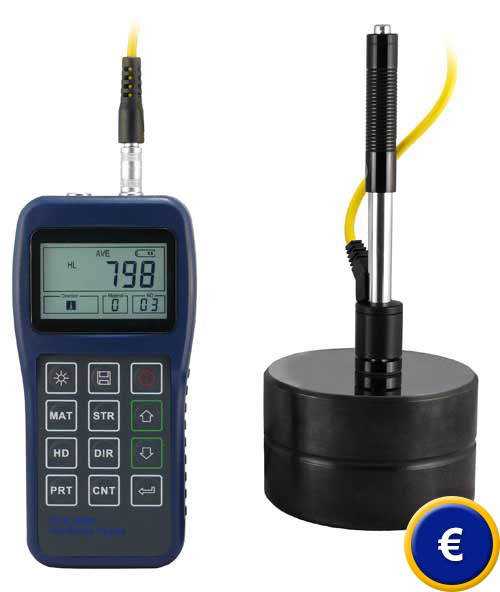

Härtemessgerät PCE-2000N
Härteprüfgerät für metallische Werkstoffe / verschiedene Schlagkörper verfügbar /
6 verschiedene Härteskalen / speichern der Daten auf USB-Stick

Das Härtemessgerät PCE-2000N von PCE Instruments arbeitet nach der Leeb-Rückprallmethode. Es handelt sich dabei um ein dynamisches Härteprüfverfahren, bei dem ein genormter Prüfkörper, zumeist eine Hartmetallkugel, mit definierter Schlagenergie auf eine Prüfoberfläche geschlagen wird. Das Auftreffen der Hartmetallkugel auf der Prüfoberfläche hat eine plastischen Verformung der Oberfläche an der Aufprallstelle zur Folge. Aus dieser Verformung resultiert ein Energieverlust, welcher proportional zur Werkstückhärte ist und über das Verhältnis von Rückprall- zu Aufprallgeschwindigkeit des Prüfkörpers bestimmt werden kann.

Diese Technologie ermöglicht eine kompakte Bauform, weshalb sie sich besonders für das Härtemessgerät eignet. Im Gegensatz zu statischen Prüfverfahren mit schweren Härteprüfmaschinen, kann ein mobiler Härteprüfer sehr flexibel in der Wareneingangs- oder Ausgangskontrolle, in der Produktion und generell in allen Bereichen wo die Härte einen Einfluss auf Qualitätsparameter hat, eingesetzt werden. Mit dem Härteprüfgerät von PCE Instruments können sechs verschiedene Härteskalen (HL, HV, HRA, HRC, HB, HV, HS), sowie zehn unterschiedliche Werkstoffe vermessen werden. Standardmäßig wird das Härtemessgerät mit einem Schlaggerät D ausgeliefert, optional können aber auch weitere Schlagkörper (DC, DL, C, D+15, E, G) für speziellere Anwendungen angeschlossen werden. Zudem ist die Speicherung der Daten direkt auf einem USB Stick möglich, was die Flexibilität dieses mobilen Härteprüfers nochmals erweitert. Aufgrund eines sehr gut ablesbaren OLED-Displays, einer langen Standby Zeit, eines handlichen Gehäuses und einer symbol-basierten Menüführung, ist die Handhabung des mobilen Härteprüfers außerordentlich benutzerfreundlich.

Sollten Sie weitere Fragen zu dem Härtemessgerät PCE-2000N haben, dann schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie gerne bezüglich des Digitalmultimeter oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen von PCE Deutschland GmbH.

- misst alle gängigen Härteparameter
- externes Schlaggerät an 1,5 m Kabel
- großer Messbereich
- hohe Genauigkeit

- Speicherung d. Messwerte auf USB-Stick
- versch. andere Schlagkörper als Zubehör
- Messung in versch. Winkeln möglich
- Farbdisplay

Technische Spezifikation

Messbereiche

170 ... 960 HLD
17,9 ... 69,5 HRC
19 ... 683 HB
80 ... 1042 HV
30,6 ... 102,6 HS
59,1 ... 88 HRA
13,5 ... 101,7 HRB

Schlaggerät im Lieferumfang
(optionale Schlaggeräte)

D
(DC, D+15, C, G, DL)

Kabellänge Schlaggerät

ca. 1,5 m

Genauigkeit

±0,5 % (@800 HLD)

Wiederholbarkeit

0,8 % (@800 HLD)

Härteskalen

HL (Leeb)
HV (Vickers)
HB (Brinell)
HS (Shore)
HRA (Rockwell A)
HRB (Rockwell B)
HRC (Rockwell C)

Messbare Materialien

Stahl
Gusssstahl
legierter Stahl
Edelstahl
Graugusss
Sphäroguss
Aluminiumgusslegierung
Cu-Zink (Messing)
Kupfer-Zinn-Legierung
Kupfer

Display Auflösung

128 x 64 Pixel OLED

Datenspeicher

600 Durchschnittswerte in 6 Datengruppen

Datenausgabe

USB-Stick

Spannungsversorgung

3 x AAA Batterien

Auto Power-Off

bei nicht Verwendung schaltet sich das Gerät nach 12 Minuten automatisch ab

Betriebsbedingungen

+10 ... +50 °C
20 ... 90 % r.F.

Lagerbedingungen

-30 ... +60 °C

Abmessungen

160 x 80 x 40 mm (H x B x T)

Gewicht

Messgerät mit Batterien: ca. 300 g
Schlaggerät: ca. 75 g

Messbereiche auf verschiedensten Materialoberflächen (Felder mit - - -  = keine Messung)

No.	Material	HRA	HRC	HRB	HB	HSD	HV
1	Stahl / kaltge- walzter Stahl	59,1 ... 85,8	20 ... 68,5	38,4 ... 99,6	127 ... 651	32,2 ... 99,5	83 ... 976
2	Legierter Werk- zeugstahl	- - - - - -	20,4 ... 67,1	- - - - - -	- - - - - -	- - - - - -	80 ... 898
3	Edelstahl	- - - - - -	- - - - - -	46,5 ... 101,7	85 ... 655	- - - - - -	85 ... 802
4	Grauguss	- - - - - -	- - - - - -	- - - - - -	93 ... 334	- - - - - -	- - - - - -
5	Sphäroguss	- - - - - -	- - - - - -	- - - - - -	131 ... 387	- - - - - -	- - - - - -
6	Aluminium-Guss	- - - - - -	- - - - - -	23,8 ...  84,6	19 ... 164	- - - - - -	- - - - - -
7	Messing	- - - - - -	- - - - - -	13,5 ... 95,3	40 ... 173	- - - - - -	- - - - - -
8	Bronze	- - - - - -	- - - - - -	- - - - - -	60 ... 290	- - - - - -	- - - - - -
9	Kupfer	- - - - - -	- - - - - -	- - - - - -	45 ... 315	- - - - - -	- - - - - -

Lieferumfang

Schlaggerät D
Besonderes Merkmal: Standard Schlaggerät für die meisten Härteprüfaufgaben.
Technische Daten
Schlagenergie: 11 Nmm
Masse des Schlagkörpers: 5,5 g
Max. Probenhärte: 940 HV
Tiefe des Eindrucks
Bei 300 HV: Durchmesser 0.54 mm, Tiefe 24 µm
Bei 600 HV: Durchmesser 0.45 mm, Tiefe 17 µm
Bei 800 HV: Durchmesser 0.35 mm, Tiefe 10 µm

Schlaggerät G
Besonderes Merkmal: Vergrößerter Schlag- körper mit erhöhter Schlagenergie (ca. neunmal so groß wie Type D).
Technische Daten
Schlagenergie: 90 Nmm
Masse des Schlagkörpers: 20 g
Max. Probenhärte: 650 HB
Tiefe des Eindrucks
Bei 300 HV: Durchmesser 1,03 mm, Tiefe 53 µm
Bei 600 HV: Durchmesser 0,90 mm, Tiefe 41 µm

Schlaggerät DC
Besonderes Merkmal: Extrem kurzes Schlag- gerät z.B. in Löchern, Zylindern oder für Innenmessungen an Maschinenteilen.
Technische Daten
Schlagenergie: 11 Nmm
Masse des Schlagkörpers: 5,5 g
Max. Probenhärte: 940 HV
Tiefe des Eindrucks
Bei 300 HV: Durchmesser 0.54 mm, Tiefe 24 µm
Bei 600 HV: Durchmesser 0.45 mm, Tiefe 17 µm
Bei 800 HV: Durchmesser 0.35 mm, Tiefe 10 µm

Schlaggerät D+15
Besonderes Merkmal: Besonders schmaler Aufsatz mit zurückgesetzter Spule z.b. für  Härtemessungen in Nuten und Vertiefungen.
Technische Daten
Schlagenergie: 11 Nmm
Masse des Schlagkörpers: 7,8 g
Max. Probenhärte: 940 HV
Tiefe des Eindrucks
Bei 300 HV: Durchmesser 0.54 mm, Tiefe 24 µm
Bei 600 HV: Durchmesser 0.45 mm, Tiefe 17 µm
Bei 800 HV: Durchmesser 0.35 mm, Tiefe 10 µm

Schlaggerät C
Besonderes Merkmal: Reduzierte Schlagenergie ca.1/4 von Typ D z.b. für Oberflächengehärtete Elemente, Ummantelungen, dünn beschichtete oder schlagempfindliche Teile.
Technische Daten
Schlagenergie: 3 Nmm
Masse des Schlagkörpers: 3,0 g
Max. Probenhärte: 1000 HV
Tiefe des Eindrucks
Bei 300 HV: Durchmesser 0.38 mm, Tiefe 12 µm
Bei 600 HV: Durchmesser 0.32 mm, Tiefe 8 µm
Bei 800 HV: Durchmesser 0.30 mm, Tiefe 7 µm
