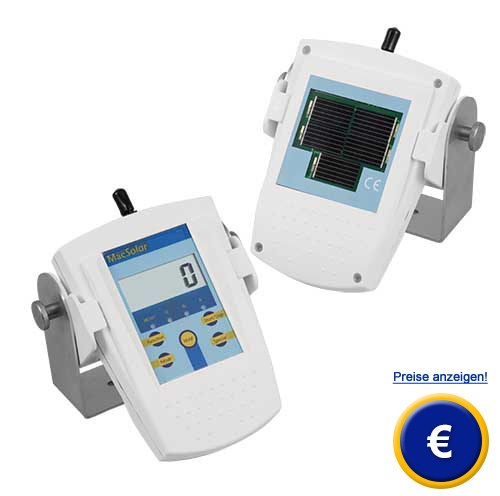

Solar - Messgerät MacSolar (SLM018c-2)
Messgerät mit integriertem Sensor, ermittelt die Energieausbeute für Solaranlagen

Das Solarmessgerät MacSolar ist das optimale Hand - Messgerät für Solaringenieure, Architekten und Hobby-Solarteure. Mit diesem Solar-Messgerät ermitteln Sie die Lichtintensität und Temperatur. Daraus berechnet das Strahlungsmessgerät mit einer sehr hohen Genauigkeit den Energieertrag und andere Nenndaten (Strom, Spannung, Leistung im Arbeitspunkt). Damit ist eine Aussage über die Zusammenstellung und Auslegung einer Photovoltaikanlage möglich.
Die Messung der Lichtintensität erfolgt über monokristalline Silizium-Solarzellen, welche zusätzlich die Energieversorgung des Gerätes übernehmen. Der in das Solarmessgerät integrierte Prozessor sorgt für eine automatische Korrektur zum Erhalt der Grundgenauigkeit nach der Kalibrierung jedes Gerätes im Solar-Simulator.
In allen Meßmodi werden wahlweise die Meßgrößen P_tot (in W/m²), P_n, U_n, I_n (in %) oder T (in °C) am Messgerät dargestellt. Die im internen Speicher enthaltenen Datenwerte können mit Hilfe der Software an die serielle Schnittstelle eines PC übertragen werden.
Dieses Solarmessgerät wurde für den Außeneinsatz konzipiert und besitzt ein witterungsbeständiges Kunststoffgehäuse. Seine kompakten Abmessungen erlauben eine komfortable Einhandbedienung.

• ermöglicht vor Ort-Messung der Sonnen - Energieausbeute

• ermöglicht Langzeitmessung über den internen Messwertspeicher

• ermöglicht Sonnen-Ertragsmessung

• ermöglicht vergleichende Solar-Messung

• großes LCD-Display

• Min-, Max- und Data-Hold Funktion

• kompakte Abmessungen

·         Versorgung durch zwei identische PV -Zellen.

·         Kalibrierte PV - Messzelle.

·         Stativ (inklusiv) zur Orientierung des Gerätes in die Sonnenhöhe und in Azimut.

1. Solar - Direktmessung vor Ort
Mit dem Strahlungsmessgerät MacSolar kann eine direkte Messung von Lichtintensität / Temperatur an einer definierten Position vorgenommen werden.Diese Messwerte können u. a. zur Überprüfung des Wirkungsgrades von PV-Modulen oder Solar­Thermie-Anlagen herangezogen werden. Auf dem Display werden die wahlweise eingestellten Messgrössen Lichtintensität und Modultemperatur darge- stellt. Die Werte können mit der Hold Funktion kurzzeitig gespeichert werden.

2. Simulation von Temperatur, Leistung, Spannung und Strom von PV- Modulen
Aus den real gemessenen Größen Lichtintensität und Temperatur errechnet das Solar-Messgerät intern die Modultemperatur, die sich bei einer am Gerät einstellbaren Installation von PV-Modulen ergibt.

Das Bild zeigt die Modul-Übertemperatur an einer PV-Isolierglas-Fassade über der Einstrahlung P_tot (bei 25°C Außentemperatur)



3. Langzeitmessungen
Für Messungen über längere Zeiträume ist der MacSolar intern mit einer Mittelwertarithmetik und mit einem Datenlogger ausgestattet. Im folgenden sind einige typische Messanwendungen dargestellt, die hiermit realisiert werden können.
Für meteorologische Zwecke ist die Erfassung der Globalstrahlung, meist in horizontaler Position, über längere Zeiträume notwendig. Hierfür wird der MacSolar in dem mitgelieferten Montagebügel entsprechend positioniert. Ebenso kann das Solar-Strahlungsmessgerät für Langzeitmessungen der Umgebungstemperatur eingesetzt werden. In diesem Fall wird der Sensor in abgeschatteter Position  eingesetzt.

          Ertragsanalysen
Die Bestimmung der solaren Lichtintensität und der Temperatur an speziellen Einsatzorten wie z.B. Wald, Nebelzonen, Innenräume, Positionen mit komplizierten Verschattungen ist ein prädestiniertes Einsatzgebiet für den Strahlungsmesser.
In der Regel spielt in diesen Fällen die Ertragsabschätzung über längere Zeiträume, z.B. 1 Jahr, eine wichtige Rolle. Hierfür bietet sich zunächst die Verwendung von Software-Simulationsprogrammen an, die jedoch teilweise nur mit sehr großem Aufwand und mit sehr groben Abschätzungen auf derar- tige Situationen angepasst werden können.
Ein recht genaues Meßergebnis erhält man dagegen durch eine vergleichende Messung mit 2 Mac Solar Geräten, von denen eines an der speziellen Messposition und das andere als Referenzgerät horizontal unter freiem Himmel installiert ist.
Die vom Referenzgerät gewonnenen Daten werden nach Abschluß der Messung auf metereologische Wetterdaten normiert, die gemittelt über lange Zeiträume (z. B. 10 Jahre) vorliegen. Die vom anderen Messgerät an der speziellen Messposition erhaltenen Messdaten werden mit dem Normierungsfaktor multipliziert und erlauben somit eine Ertragsprognose für den gemessenen Zeitraum.



         Vergleichende Messungen
Eine Sonderanwendung für das Solarmessgerät MacSolar ist die Vergleichsmessung mit mehreren Geräten, die an verschiedenen Positionen installiert sind. Diese Methode eignet sich besonders für Objekte, bei denen mehrere Positionen zur Installation einer Solaranlage zur Verfügung stehen und keine eindeutige Aussage über die günstigste Position  möglich ist (z.B. Süd-Ost, Süd-West, Dach mit Verschattung).
Üblicherweise sollten derartige Aufgaben mit Hilfe von Software-Simulationsprogrammen gelöst werden können. Trotzdem bietet sich in vielen Fällen eine Überprüfung der Realbedingungen mit Hilfe des MacSolar an. Dies gilt vor allem für solche Fälle, wo eine Simulation mit großen Ungenauigkeiten verbunden ist (z. B. bei komplexen Verschattungen).
Prinzipiell benutzt man mehrere MacSolar - Messgeräte gleichzeitig an den betreffenden Positionen.
Neben der Datenlogger-Messung lassen sich hier auch die Mittelwerte der einzelnen Messgeräte zu einem schnellen Vor-Ort Check vergleichen.

         Sonnenstrahlung
Mac Solar erkennt die volle Sonnenstrahlung durch seine kalibrierte PV-Zelle, d.h. sowohl die direkte Strahlung, als auch die difusse Strahlung der Atmosphäre. Der grösste Energieanteil der Sonnenstrahlung, der auf die Oberfläche der Erde reflektiert, befindet sich in der infrarroten sichtbaren Streife des Spektrums, da die Ultraviolettstrahlung durch die Atmosphäre absorbiert wird. Die Sonnenstrahlung ist unterschiedlich im Laufe des Jahres, da der Winkel der einfallenden Lichtstrahlen ist grösser im Sommer als im Winter und die Strahlen fallen dann im Sommer senkrechter ein.

< 2 % ±1 digit (P_tot) Bereich 100 ... 1000 W/m² / AM1,5 Spektrum/ Einstrahlung in Normalachse
(optional mit ISO Kalibrierzertifikat < 1 % ±1 digit)

Leistungsbedarf (sleep / active mode)

Betriebsversorgung

Abmessung

Prüfzeichen / Gütenormen

Lieferumfang
1 x Solar - Strahlungsmessgerät MacSolar Modell SLM018c-2, 1 x interner Sensor, 1 x interner Messwertspeicher, Anleitung
