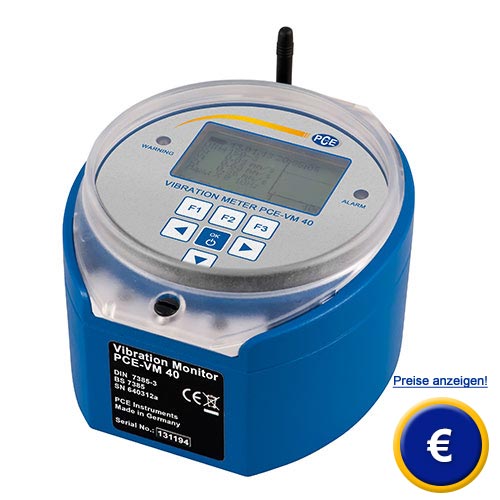

Gebäude Schwingungsmesser PCE-VM 40 Serie
Gebäude Schwingungsmesser nach DIN 4150-3, BS 7385 und SN 640312a / Circulaire du 23/07/86 / triaxialer Beschleunigungssensor  / mit FFT Analyse / interner Datenspeicher /

 / SMS-Versand bei Grenzwertüberschreitung (PCE-VM 40B)

Mit dem Gebäude Schwingungsmesser der PCE-VM 40 Serie können Schwingungen, Vibrationen und Erschütterungen an Gebäuden, Brücken, Türmen und anderen Bauwerken ermittelt werden. Der Gebäude Schwingungsmesser bewertet die Schwingungen entsprechend gängiger Normen. Dabei entspricht der Gebäude Schwingungsmesser der DIN 4150-3, der BS 7385, der Circulaire du 23/07/86 und der SN 640312a wodurch Aussagen hinsichtlich der dauerhaften Schädigung von Gebäudestrukturen getroffen werden können. Tieffrequente Schwingungen und Erschütterungen, beispielsweise ausgelöst durch Baustellen, Verkehrsbelastungen oder industrielle Verarbeitungsprozesse werden durch Körperschall übertragen und können an angrenzenden Wohngebäuden dauerhaft Schäden verursachen. Mit dem Gebäude Schwingungsmesser können dank der Datenloggerfunktion bis zu 100000 entsprechende Ereignisse ereignis- oder zeitgesteuert aufgezeichnet werden.

Dank übersichtlicher Menüführung kann der Gebäude Schwingungsmesser einfach für den jeweiligen Anwendungsfall eingestellt werden. Nach Angabe der normgerechten Betriebsart kann zwischen Kurzzeiterschütterungen und Langzeiterschütterungen sowie der Gebäudeart (Industriegebäude, Wohngebäude, Baudenkmal oder Rohrleitung) ausgewählt werden. Überschreitungen von Grenzwerten werden direkt im Gerät angezeigt, ebenso ist es möglich entsprechende Ereignisse über ein GSM-Modul per SMS zu versenden (nur PCE-VM 40B).

Neben dem Speichern und Versenden von Schwingungsdaten können die Messwerte auch direkt vor Ort auf dem Display des Gebäude Schwingungsmesser abgelesen werden. Neben der Schwinggeschwindigkeit in allen 3 Raumrichtungen wird auch die Vektorsumme sowie die Hauptfrequenz und die Raumrichtung mit der größten Schwingamplitude angezeigt. Auch das FFT-Spektrum sowie der für die ausgewählte Norm maßgebliche Grenzwert wird dargestellt.

Hier finden Sie weitere Informationen zum Gebäude Schwingungsmesser nach DIN 4150-3.   Bedienungsanleitung zum Gebäude Schwingungsmesser PCE-VM 40

Hier weiter zum Gebäude Schwingungsmesser nach DIN 4150-3.

Sollten Sie weitere Fragen zum Gebäude Schwingungsmesser PCE-VM 40 Serie haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Gebäude Schwingungsmesser oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- DIN 4150-3, BS 7385, SN 640312a;  23/07/86
- triaxialer Beschleunigungssensor
- mobile Ausführung mit Akku

- interner Datenspeicher
- SMS-Versand bei Grenzwertüberschreitung
- FFT Analyse

Technische Spezifikation zur Gebäude Schwingungsmesser PCE-VM 40 Serie

Messgröße

Spitzenwert von Schwinggeschwindigkeit
Spitzenwert von Schwingbeschleunigung

Unterstützte Normen

DIN 4150-3; BS 7385, SN 640312A, Circulaire du 23/07/86

Schwingungsaufnehmer

Dreiachsiger piezoelektrischer Scher-Beschleunigungsaufnehmer

Anzeigebereich (Spitzenwert) Schwingbeschleunigung

0,001 ... 15 m/s²

Anzeigebereich (Spitzenwert) Schwinggeschwindigkeit

0,01 ... 2400 mm/s bei 1 Hz
0,01 ... 30 mm/s bei 80 Hz
(Messbereichsendwert frequenzabhängig)

Messgenauigkeit (Referenzfrequenz 16 Hz)

±3 %, ±2 Digits, 100 Hz Tiefpass
±3 %, ±2 Digits, 398 Hz Tiefpass

Anzeige

LCD, s/w, 128 x 64 Punkte, beleuchtet,
3 Spitzenwerte (X/Y/Z) oder Vektorsumme,
Hauptfrequenz,
50-Linien-FFT-Spektrum,
Batteriezustand,
Datum und Uhrzeit

Alarmierung

Warn- und Alarm-LEDs neben der Anzeige,
Relaisausgang (Wechselkontakt, max. 100 VDC / 2 A)

GSM-Modem (nur VM40B)

Quad-Band (850, 900, 1800, 1900 MHz)

SMS-Alarmfunktion (nur VM40B)

SMS-Versand bei Alarm ethält Messwerte für X/Y/Z, Frequenz, Datum, Zeit, Gerätename

GSM-Zusatzfunktionen (nur VM40B)

Telefonanruf mit Headset (über Adapter VM40-HS)
SMS-Versand

Messwertspeicher

Eingebaute Mikro-SD-Karte,
max. 100000 Messwerte (X/Y/Z, Frequenz, Datum, Zeit, Gerätename)

Analog-/Digital-Wandler

24 - Bit, Sigma-Delta

USB-Schnittstelle

USB 2.0, CDC-Modus, über Kabel VM2x-USB

Akkumulator

NiMH, 4,8 V / 9 Ah, Ladezeit: 10 h
Pufferbetrieb ohne Akkunutzung über USB
(z.B. USB-Steckernetzgerät / USB-Powerbank)

Batteriebetriebsdauer je Akkuladung

5 ... 15 Tage, je nach Temperatur, Einschaltdauer der Diplaybeleuchtung und Nutzung der GSM-Funktion (VM40B)

Menüsprachen

Deutsch / Englisch

Betriebstemperaturbereich

-20 ... +60 °C

Schutzart

IP64

Abmessungen

150 x 140 x 80 mm

Gewicht

2 kg

Zubehör im Lieferumfang

USB-Kabel VM2x-USB
Lade-/Steckernetzgerät VM40-CH

Optionales Zubehör

Dreifuß-Bodenplatte VM40-BP
Headset-Adapter VM40-HS

Lieferumfang Gebäude Schwingungsmesser PCE-VM 40 Serie

1 x Gebäude Schwingungsmesser PCE-VM Serie, 1 x USB-Kabel VM2x-USB,
1 x Lade-/Steckernetzgerät VM40-CH, 1 x Bedienungsanleitung

Typisches Anwendungsgebiet vom Gebäude Schwingungsmesser PCE-VM 40 Serie

Der Gebäude Schwingungsmesser nach DIN 4150-3.
Der Gebäude Schwingungsmesser nach DIN 4150-3 wird vor allem bei der Gebäude- und Bauwerkanalyse eingesetzt.

Weitere Produktbilder vom Gebäude Schwingungsmesser nach DIN 4150-3

Hier sehen Sie das hintergrundbeleuchtete Display vom Gebäude Schwingungsmesser nach DIN  4150-3.
Hier sehen Sie das hintergrundbeleuchtete Display vom Gebäude Schwingungsmesser nach DIN 4150-3.

Der Gebäude Schwingungsmesser nach DIN 4150-3 bietet die Möglichkeit die Daten per GMS-Modul oder SMS weiterzugeben.
Der Gebäude Schwingungsmesser nach DIN 4150-3 bietet die Möglichkeit die Daten per GSM-Modul oder SMS weiterzugeben.

Alles zum Gebäude Schwingungsmesser PCE-VM 40.

Vom Gebäude Schwingungsmesser PCE-VM 40 zurück zur Homepage

Hier finden Sie weitere Produkte aus dem Bereich Gebäude Schwingungsmesser

- Gebäude Schwingungsmesser PCE-VMS 504
  (zur kabellosen Überwachung von Schwingungen, 100 m Reichweite)

Gebäude Schwingungsmesser PCE-VHS 504 zur kabellosen Gebäudeüberwachung.

- Gebäude Schwingungsmesser PCE-VDL-Serie
  (Batteriebetriebener 3 Achsen Schock und Vibration Logger, Speicher: 349.525 Werte)

Gebäude Schwingungsmesser PCE-VDL-Serie mit Datenlogger-Funktion.

- Gebäude Schwingungsmesser PCE-MSR165
  (Beschleunigung, Speicher: 2.000.000 Werte, wasserdicht, langlebiger Akku)

Gebäude Schwingungsmesser PCE-MSR 165 mit langlebigem Akku.
