Funk-Datenlogger Microlog Pro EC-700 / 750
Datenlogger mit Display und drahtloser Funk-Fernübertragung
zur Langzeitmessung von Temperatur, Luftfeuchtigkeit und elektrischen Eingangssignalen
Zurzeit
nicht lieferbar !
|
|

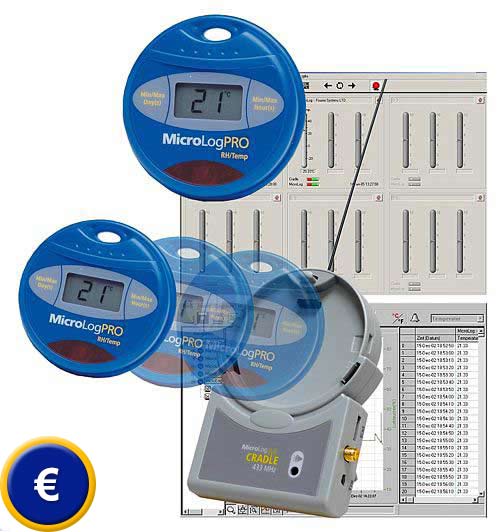

Der Funk-Datenlogger Microlog Pro dient (je nach Modell) der Erfassung, Speicherung und Funkfernübertragung von Temperatur, relativer Feuchte und Einheitssignalen / Impulsen. Dabei erfolgt die Datenübertragung vom Funkdatenlogger zum PC drahtlos und schnell über eine Basisstation zum PC. Mehrere Funk-Datenlogger können zu Gruppen zusammengefasst und gemeinsam ausgewertet werden. Die Übertragung der Daten per Funk erspart Ihnen die Kabelverlegung und den Weg zum Messort, um die Daten einzusammeln. Somit gibt dieses System dem Anwender vor Ort eine zeitsparende Möglichkeit zur Datenerfassung ohne großen Installationsaufwand. Durch Nutzung der Funktechnologie kann sehr einfach und effizient mit dem handlichen Microlog Pro und / oder mit einem Computer kommuniziert werden. Die Funk-Datenlogger haben eine derartig hohe Sendeleistung, dass in einem Umkreis von
300 m (freies Feld / 75m im Gebäude) alle Daten zur Basisstation übermittelt werden können. Wenn Hindernisse, etwa Autos, Betonwände... die Funkübertragung behindern, werden die Daten der Funkdatenlogger in der Station gespeichert und können nachträglich ausgelesen werden.
Eine Übersicht aller Datenlogger der PCE Group finden
Sie hier. |
|
|
|
Modelle
- Funk-Datenlogger EC-700 mit internem Sensor für Temperatur + Eingang für externe Sensoren
- Funk-Datenlogger EC-750 mit internem Sensor für Temperatur und relative Feuchte + Eingang für
externe Sensoren |
Bitte beachten:
Das zur Datenübertragung vom Funk-Datenlogger zum PC benötigte
Software-Kit (Software, RS232- Datenkabel) ist als optionales Zubehör erhältlich. Bitte
unbedingt mitbestellen, es sei denn, Sie besitzen bereits
einen derartigen Funkdatenlogger mit Software-Kit oder Sie bestellen
eine grössere Anzahl der Datenlogger, dann benötigen Sie
natürlich nur einmal das Software-Kit. Für den Funkbetrieb benötigen Sie
Funk-Datenlogger, Funkmodul, Funkempfänger, Schnittstellenkabel und Microlab Plus
Software (siehe optional erhältliches Zubehör). |
|
-
Kann auch ohne Funk benutzt werden!
- Kommunikation wahlweise über Funk oder
mittels Logger am PC auswertbar
- Reichweite der Funkverbindung bis 300 m im
Freien und bis 75 m im Gebäude
- Alle Daten werden automatisch auf dem PC in
einer Excel-Datei gespeichert
- Gespeicherte Daten können auch auf
konventionelle Art direkt am PC via
Loggerschnittstelle oder IrDA (Infarot)
übertragen werden
- Alle Logger verfügen über eine LCD-Anzeige
für die momentanen Messwerte
- Im Logger sind bis zu 52.000 Messwerte
speicherbar
- Abtastintervall: von 10 Sek. bis 2 Std.
(einstellbar)
- Datenübertragung von bis zu 200 Loggern
gleichzeitig auf den Bildschirm |
-
Speicherkapazität von 40 Tagen bis 3 Jahre
-
Interner Temperatursensor / Feuchtesensor
- Eingang für optionalen externen Sensor
- Hi / Low Grenzwertalarm ist einstellbar (mit
visueller Warnung)
- Min/Max-Wert Anzeige nach Stunden oder
Tagen
- Jeder Logger verfügt über eine eigene
ID-Nummer
- Funkmodul mit Ton- und LED-Alarm und
Hi / Low Alarmkontakt 30V/2A
- Der externe Sensor kann auch direkt am
Funkmodul angeschlossen werden
- Austauschbare Batterie (Lebensdauer ca. 2
Jahre)
Bedienungsanleitung vom Funk-Datenlogger
ansehen / ausdrucken
|
|
Einsatzgebiete
|
|
- Überwachung für Gefriersysteme im Transport und Logistik
- Überwachung von Produktions- und Fertigungsanlagen bzw. Räumen und Lagerhallen
- Klimaüberwachung in Land- und Forstwirtschaft
- Entwicklung und Forschung
- Überwachung von Klimaanlagen |
| Technische Spezifikation
Funklogger
EC - 700 / 750 |
Messbereich
- Temperatur
- rel. Feuchte ( nur EC-750 ) |
-
40 ... + 80 °C
0 ... 100 %
|
Auflösung
- Temperatur
- rel. Feuchte (
nur EC-750 ) |
0,1 °C
0,1 %
|
Genauigkeit
- Temperatur
- rel. Feuchte ( nur EC-750 ) |
± 0,2 °C
± 3 %
|
Eingang
externe Sensoren
- Temperatur
- Spannung
- Strom
- Licht
- Kontakt |
- 50 ... + 100 °C
0 ... 10 Volt
0 ... 20 mA
0 ... 5000 Lux
offen / geschlossen
|
| Schutzklasse |
IP
65 ( nur EC-650 )
|
| Speicherkapazität |
52000
Messwerte
|
| Genauigkeit
der Zeitbasis |
±
1 Minute / Woche (20°C)
|
| Schnittstelle |
RS-232
und IRDA (Infrarot)
|
| Steckverbindung |
4
- Stiftflachstecker
|
| Anzeige |
7
Segment LCD
|
| Alarm
Funkmodul |
Ton
/ LED Alarm
|
| Batteriestandzeit |
ca.
2 Jahr
|
| Spannungsversorgung |
Lithium
3,6 V 1,2 Ah 1/2 AA
|
| Gehäuse |
Kunststoff
( ABS )
|
| Abmessungen |
22,9
x 72 mm ( L x Ø )
|
| Gewicht |
55
g
|
| Software |
|

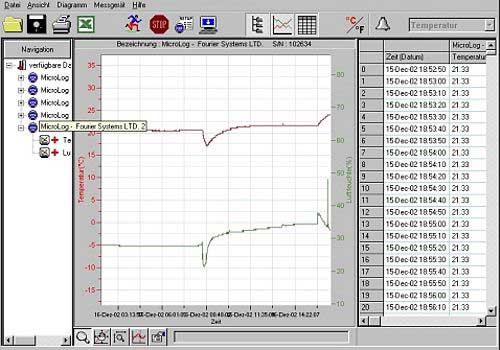

Windows Software für
die Funkdatenlogger, zum Auswerten und
Konfigurieren, inkl. RS232-Kabel. Diese Software
wird benötigt wenn sie die Funk-Datenlogger ohne
Funkmodul verwenden und auslesen möchten. Die
Software ist in deutscher oder englischer Sprache
erhältlich und wird mit einer ausführlichen
Dokumentation geliefert. So können Sie leicht die
Einstellungen am Funkdatenlogger bzw. die Auswertung
der Messwerte am PC vornehmen.

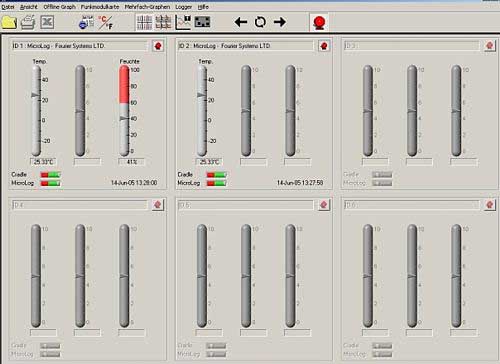

Windows Software für
die Funkdatenlogger, zur Online-Überwachung in Echtzeit, inkl. Konfiguration des Systems. Diese Software wird benötigt wenn sie die
Funk-Datenlogger mit Funkmodul verwenden und auslesen möchten. Die Software ist in deutscher oder englischer Sprache erhältlich und wird mit einer ausführlichen Dokumentation geliefert. So können Sie leicht die Einstellungen am
Funk-Datenlogger bzw. die Auswertung der Messwerte am PC vornehmen.
Die Übertragung und Sammlung der im
Funk-Datenlogger (oder in mehreren Datenloggern) erfassten
Messwerte geschieht zu einem festgelegten Zeitpunkt mittels der Basisstation (Funksender / Funkempfänger). Die in der Basisstation befindlichen Werte können ebenfalls nach Belieben zu einem PC oder Laptop übertragen und mittels der Software dann ausgewertet und bearbeitet werden. |
| Lieferumfang |
Zurzeit nicht lieferbar !
1 x Funkdatenlogger EC-700 / 750, 1 x Batterie und Bedienungsanleitung
(Software-Kit, Funkmodul und Empfänger bitte separat bestellen) |
|
Achtung!
Zum Betrieb der Funkdatenlogger wird mindestens ein Software PC-Kit benötigt. Jedes PC-Kit enthält die notwendige
Software, ein PC-Interface-Kabel und eine ausführliche
Dokumentation. Die Software ist in deutscher oder englischer
Sprache verfügbar. Für den Funkbetrieb benötigen Sie
Funklogger, Funkmodul, Funkempfänger, Schnittstellenkabel und Microlab Plus Software.
|
|
additionales
Zubehör |
|
Software-Kit Microlab
Windows Software für die
Funkdatenlogger, zum auswerten und Konfigurieren, inkl.RS232-Kabel.
Diese Software wird benötigt wenn sie die Funk-Datenlogger ohne Funkmodul verwenden und
auslesen möchten.
|
 |
|
Software-Kit Microlab
Plus
Windows Software für die Funkdatenlogger, zur Online-Überwachung in Echtzeit, inkl. Konfiguration des Systems. Diese Software wird benötigt wenn sie die Funklogger mit
Funkmodul verwenden und auslesen möchten.
|
|
|
Funksender
Dieser Funksender wird benötigt um die im
Funk-Datenlogger gespeicherten Werte via Funk
zum PC zu übertragen. Reichweite der Funkverbindung bis 350 m im Freien und bis 75 m im Gebäude. Als Gegenstück wird auch
ein Funkempfänger benötigt. |
 |
|
Funkempfänger
Mit dem Funkempfänger werden alle Daten
automatisch auf dem PC in einer Excel-Datei gespeichert.
Mit dem Funkmodul und dem Funkempfänger ist Echtzeit-Monitoring oder
einmal tägliche Datenübertragung (Paketübertragung
/ daily download) möglich.
|
 |
|
Temperaturfühler
Externer
Temperaturfühler zum Anschluss an den Funkdatenlogger. Messbereich der Fühler -50 ... +100
°C. Der Temperaturfühler ist mit einer
Kabellänge von 2,5 oder 8 m erhältlich. |
|
|
ISO-Kalibrierung
Laborkalibrierung und Zertifizierung nach ISO (bei
Erstkauf oder zur Rekalibrierung). Der Name des Auftraggebers und die Seriennummer wird im
Zertifikat zum Funkdatenlogger festgehalten. |
|
|
Konverter
von RS-232 auf
USB
Wird meist benötigt zum Anschluss an einen Laptop, da diese selten über eine RS-232
Schnittstelle verfügen. Die Lieferung erfolgt inklusive
Treibersoftware.
|
 |
weiteres
Zubehör
Externe Antenne für
Funksender und Empfänger mit 2,5 m Kabel
Abschließbare Wandhalterung, Edelstahl
Repeater, zum erhöhen der Sendereichweite beim Einsatz
der Funkmodule
Stromsensor
0 ... 20 mA,
Spannungssensor 0 ... 10 V,
Kontaktsensor offen / geschlossen (z.B. Tür offen)
Lichtsensor 0 ... 5000 Lux
Adapter für Pt100 ( -10 ... +10 °C ) oder ( -100 ...
+120 °C ) |
|
 |
 |
|
