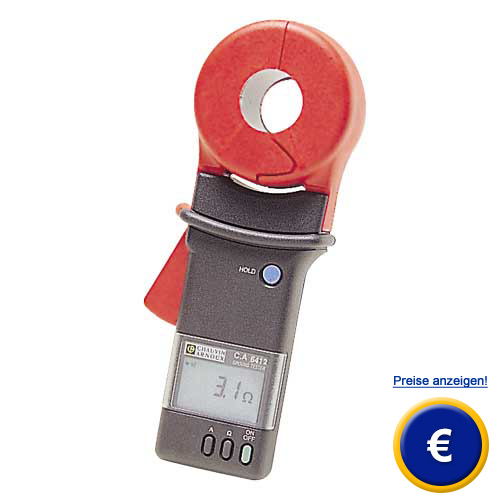

Erdungszange CA-6412

Erdungszange bis 1200 Ohm, Umschließungsdurchmesser 32 mm, Strom bis 30 A

für den schnellen Einsatz, Anzeige von Messfehlern,

Die Erdungszange CA-6412 wird eingesetzt um den Erdungswiderstand direkt an Erdleitungen zu messen. Mit der Erdungszange CA-6412 besteht ebenfalls die Möglichkeit Ströme und Leckströme bis 30 A zu bestimmen. Der Vorteil der Erdungszange gegenüber herkömmlichen Messgeräten zur Bestimmung des Erdwiderstandes ist der, dass keine Erdspieße benötigt werden. Diese Eigenschaft der Erdungszange von Chauvin Arnoux ist gerade dann nützlich wenn keine Möglichkeit besteht Erdspieße in den Boden zu treiben. Die Messung des Erdwiderstandes mit Hilfe der Erdungszange CA-6412 erfolgt über zwei in der Zange eingebauten Spule. Eine Generatorspule in der Erdungszange induziert eine definierte Spannung auf den Erdleiter. Eine zweite Spule, die Messspule misst den Strom, der durch diesen Leiter fließt und berechnet mit dessen Hilfe den Erdwiderstand. Der Erdwiderstand wird mit der Erdungszange bis 1200 Ω gemessen. Hier sehen Sie eine Auswahl weiterer Erdungszangen. Sollten Sie weitere Fragen zu der Erdungszange haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker beraten Sie gerne bezüglich der Erdungszange CA 6412 oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Bedienungsanleitung der Erdungszange CA-6412 ansehen / ausdrucken   CE Zertifikat von der Erdungszange CA-6412   Video von der Erdungszange CA-6412   Datenblatt zur Erdungszange CA-6412   Mehr zur Erdungszange CA-6412

Mehr zur Erdungszange CA-6412

- Messbereich bis 1200 Ω

- Strommessung bis 30 A

- Leckstrommessung möglich

- 3000 Digits-Anzeige

- Umschließungsdurchmesser bis 32 mm

- Batteriebetrieb

- inkl. Kalibrierschleife

- mit robustem Transportkoffer

Technische Daten Erdungszange CA-6412

Messbereich

Auflösung

Genauigkeit

0 ... 1 Ω

1 ... 50 Ω

50 ... 100 Ω

100 ... 200 Ω

200 ... 400 Ω

400 ... 600 Ω

600 ... 1200 Ω

0,01 Ω

0,1 Ω

0,5 Ω

1 Ω

5 Ω

10 Ω

50 Ω

± 2 % v. Anz. ± 2 Dgt

± 1,5 v. Anz. ± 1 Dgt

± 2 % v. Anz. ± 1 Dgt

± 3 % v. Anz. ± 1 Dgt

± 6 % v. Anz. ± 1 Dgt

± 10 % v. Anz. ± 1 Dgt

± 25 % v. Anz. ± 1 Dgt

1 ... 299 mA

0,3  ... 2,999 A

3 ... 29,99 A

1 mA

0,001 A

0,01 A

± 2,5 % v. Anz. ± 2 Dgt

± 2,5 % v. Anz. ± 2 Dgt

± 2,5 % v. Anz. ± 2 Dgt

Messfrequenz 2403 Hz
Strommessfrequenz 47 ... 800 Hz
Anzeige von Messfehlern Symbole für Störströme und schlechte Schließung der Zangenbacken
Stromversorgung 9 V Batterie
Anzeige LCD-Display 3000 Digit
Elektrische Sicherheit IEC 61010 - CAT III 150 V
Abmessungen 55 x 100 x 240 mm
Gewicht 1 kg

Die Erdungszange wird eingesetzt um den Erdwiderstand von z.B. Blitzableitern zu prüfen. Die Prüfung des Erdwiderstandes ist die Grundvoraussetzung für den Betrieb einer sicheren Elektroinstallation. Studien haben erwiesen, dass eine Spannung von 50 V dem Menschen Schaden zuführen kann. Ebenfalls besagen die allgemeinen Vorschriften für Elektroinstallationen im Wohnbereich, dass der Fehlerstrom max. 500 mA betragen darf. Somit ergibt sich nach dem ohmschen Gesetz (U=R*I) ein maximaler Erdwiderstand von 100 Ω. Erdungszangen messen diesen Widerstand und teilen dem Anwender den genauen Erdungswiderstand mit.

Lieferumfang
1x Erdungszange CA-6412, 1 x Batterie, 1 x Kalibrierschleife, 1 x Transportkoffer,  Bedienungsanleitung in 5 Sprachen
