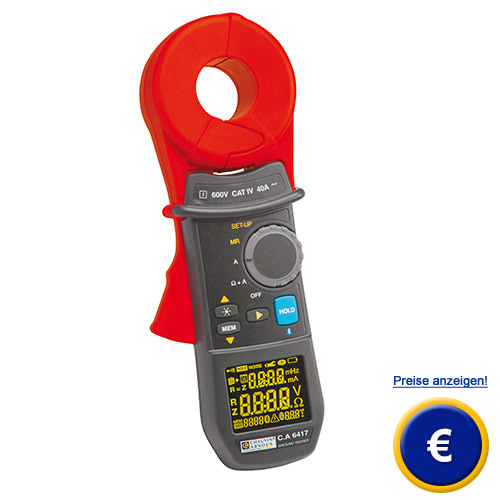

Erdungsprüfzange
C.A 6416 / 6417
Erdungsprüfzange
zur Kontrolle von Erdschleifen / Anzeige der
Berührungsspannung / Kraft kompensierendes System /
OLED-Anzeige / Umschließungsdurchmesser 35 mm /
Messbereich Widerstand bis 1500
Ω / Bluetooth (bei C.A 6417)
|
Die
robuste Erdungsprüfzange C.A 6416 / 6417 ist speziell für
den alltäglichen Einsatz ausgelegt. Das Gewicht der
Erdungsprüfzange konnte zum Beispiel durch magnetische Hochleistungswerkstoffe erheblich reduziert werden. Der
Auslöser des Öffnungssystems wurde mit einem Kraft
kompensierenden System versehen, das die Benutzung bequemer
macht. Zum offen Halten der Zange ist nur geringer
Kraftaufwand erforderlich. Dadurch ist das Halten für den
Benutzer nicht so anstrengend. Ein Handschutz verhindert
außerdem. dass die Hände beim Messen verrutschen. Der
Drehschalter lässt sich dank des Silikonüberzugs auch mit
Schutzhandschuhen problemlos bedienen. Über die
großformatigen Bedientasten auf der Vorderseite der
Erdungsprüfzange hat man direkten Zugriff auf die
verschiedenen Funktionen. Die hochwertige Anzeigequalität der
Erdungsprüfzange C.A 6416 / 6417 beruht auf der
OLEDTechnologie, die stärkeren Kontrast, bessere Schärfe und
Farbanzeige ermöglicht. Die Anzeige lässt sich in einem
180°-Winkel unter allen Bedingungen hervorragend ablesen.
Sollten Sie weitere Fragen zu der
Erdungsprüfzange haben, schauen Sie auf die folgenden
technischen Daten, nutzen Sie unser Kontaktformular
oder rufen Sie uns an: 02903 976 99 0.
Unsere Techniker und
Ingenieure beraten Sie sehr gerne bezüglich der
Erdungsprüfzange oder allen anderen Produkten
auf dem Gebiet der Messgeräte,
der Regeltechnik
oder der Waagen
der PCE
Deutschland GmbH.
|
|
|
- Messbereich bis 1500 Ω
- Anzeige der Berührungsspannung
- Kraft kompensierendes System
- Bluetooth (nur C.A 6417)
|
- Speicher für bis zu 2000
Messungen
- Umschließungsdurchmesser 35 mm
- Handschutz
- große OLED-Multifunktionsanzeige
|
Technische
Daten der Erdungsprüfzange
|
Schleifenwiderstandsmessung
Anzeige über 1500 Punkte
|
Messbereich
|
Auflösung
|
Genauigkeit
|
0,010
... 0,99 Ω
0,10 ... 0,99 Ω
1,0 ... 49,9 Ω
50,0 ... 99,5 Ω
100 ... 199 Ω
200 ... 395 Ω
400 ... 590 Ω
600 ... 1150 Ω
1200 ... 1500 Ω
|
0,001 Ω
0,01 Ω
0,1 Ω
0,5 Ω
1 Ω
5 Ω
10 Ω
50 Ω
50 Ω
|
±
1,5 % ± 0,01
± 1,5 % ± 2 r
± 1,5 % ± r
± 2 % ± r
± 3 % ± r
± 5 % ± r
± 10 % ± r
ca. 20 %
ca. 25 %
|
Frequenzen
|
Messfrequenz
2083 Hz / Auswahl der Frequenz für die Impedanz-Umrechnung:
50, 60, 128 bzw. 2083 Hz
|
Schleifeninduktivitätsmessung
|
Messbereich
|
Auflösung
|
Genauigkeit
|
10
... 100 µH
100 ... 500 µH
|
1
µH
1 µH
|
±
5 %± r
± 3 % ± r
|
Berührungsspannung
|
Messbereich
|
Auflösung
|
0,1
... 4,9 V
5,0 ... 49,5 V
50,0 ... 75,0
|
0,1
V
0,5 V
1 V
|
Strommessung
Anzeige über 4000 Punkte
|
Messbereich
|
Auflösung
|
Genauigkeit
|
0,200
... 0,999 mA
1,000 ... 2,990 mA - 3,00 ... 9,99 mA
10,00 ... 29,90 mA - 30,0 ... 99,9 mA
100,0 ... 299,0 mA - 0,300 ... 0,990 A
1,000 ... 2,990 A - 3,00 ... 39,99 A
|
1
µA
10 µA
100 µA
1 mA
10 mA
|
±
2 % ± 50 µA
± 2 % ± 50 µA
± 2 % ± r
± 2 % ± r
± 2 % ± r
|
Setup
|
|
Anzeigemodi
|
Standard
oder erweitert
|
Alarme
|
auf
Z, V und A programmierbar
|
Summer
|
Aktiv
|
HOLD
|
Manuell
oder automatisches PRE-HOLD
|
Automatische
Ausschaltung
|
aktiv
/ nicht aktiv
|
Allgemeine
Daten
|
|
Anzeige
|
OLED
152 Segmente, Aktive Fläche 48 x 39 mm
|
Max.
Umschließungsdurchmesser
|
Ø
35 mm
|
Datenspeicher
|
C.A
6416: 300 Messungen mit Zeitstempel
C.A 6417: 2000 Messungen mit Zeitstempel
|
Kommunikation
|
C.A
6417: Bluetooth Klasse 2
|
Versorgung
|
4
x Alkalibatterien 1,5 V LR6 (AA) oder 4 x Ni-MH-Akkus
|
Autonomie
|
1440
Messungen (je 30 sec.)
|
Kalibrierung
|
erfolgt
automatisch beim Start
|
Elektrische
Sicherheit
|
IEC
61010 600 V CAT IV
|
Schutzart
|
IP40
|
Abmessungen
|
55
x 95 x 262 mm
|
Gewicht
|
ca.
935 g (mit Batterie)
|
Lieferumfang
Erdungsprüfzange C.A 6416
1x Erdungsprüfzange C.A 6416, 4 x 1,5 V-Batterien, 1 x Transportkoffer, Bedienungsanleitung
in 5 Sprachen
Lieferumfang
Erdungsprüfzange C.A 6417
1 x Erdungsprüfzange C.A 6417, 4 x 1,5 V-Batterien, 1 x
Transportkoffer, Bedienungsanleitung in 5 Sprachen, 1 x
Software und vereinfachter Treiber
|
|
|
