Leistungsanalysator PCE-PA6000
Universell verwendbarer Leistungsanalysator mit RS-232 Schnittstelle und
 Auswertesoftware für die Leistungsanalyse von Verbrauchern

Der Leistungsanalysator PCE-PA6000 ist als Tischgerät oder portables Messgerät zur Messung von Wirkleistung, Scheinleistung, Leistungsfaktor, Energieverbrauch, Wechselspannung, Wechselstrom, Gleichspannung, Gleichstrom, Widerstand und Frequenz einsetzbar. Die Strom- / Leistungsmessung kann mit diesem Leistungsanalysator entweder direkt mit den mitgelieferten Prüfleitungen, oder indirekt über Strommesszangen erfolgen. Der Analysator bietet weiterhin die Möglichkeit, Industrie- Stromwandler mit einem Übersetzungsverhältnis von 100/5 A oder 1000/5A  anzuschließen. Das große, gut ablesbare LCD-Display mit 93 x 52 mm stellt zeitgleich mehrere Messergebnisse dar, z.B. Watt, cos φ, ACV, ACA. Über den optional lieferbaren Power-Adapter PCE-PA-ADP, können Verbraucher mit Schukostecker (bis 16 ACA) sehr einfach und sicher zur Messung und Analyse mit dem Leistungsanalysator verbunden werden. Das Messgerät verfügt über eine RS-232 Daten-schnittstelle, und mit Hilfe der Analysesoftware können Sie die Daten auf einen PC übertragen, weiterverarbeiten und abspeichern. Somit ist es das ideale Gerät für den Einsatz in der Werkstatt oder zur Leistungsmessung und Fehlersuche an Verbrauchern vor Ort. Eine Übersicht der Leistungs-messgeräte der PCE Group sehen Sie hier.

  - automatische Bereichswahl
  - Multimeterfunktion
  - Strommessung direkt und indirekt durch
    Stromwandler oder Stromzange möglich
  - Wirkleistungs- / Scheinleistungsmessung
  - Leistungsfaktormessung
  - Energieverbrauchsmessung (kWh)
  - Messwert- und Spitzenwert- Haltefunktion
  - High- / Low- Alarmfunktion
  - RS-232 Schnittstelle
  - Batteriebetrieb und Netzbetrieb möglich
  - Sicherheit: IEC-1010-1; CAT II 600 V

Bedienungsanleitung vom Leistungsanalysator ansehen / ausdrucken

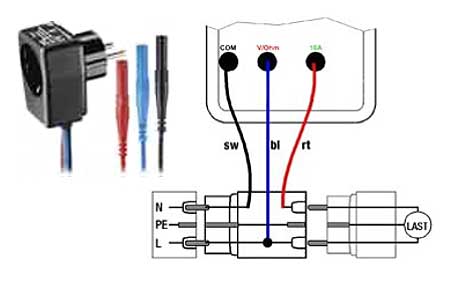

Die Abbildung zeigt den additional erhältlichen Power-Adapter PCE-PA-ADP


Die beiden Bilder zeigen die mitgelieferte Analysesoftware zum Leistungsanalysator. Vier Mess- werte können gleichzeitig dargestellt werden und mittels der graphischen Anzeige lassen sich sehr schön Langzeitmessungen bewerkstelligen und zu einem späteren Zeitpunkt auswerten.

Wirkleistungs-Messung (AC, Echtwertleistung),
über ext. Zangenadapter oder Stromwandler

1 W ... 999,9 kW; 1 W; ±1,5 % + 1 dgt.

0,01 VA ... 9,999 kVA; 0,01 VA; ±1,5 % +1 dgt.

0,001 Wh ... 9999 kWh; 0,001 Wh; ±1 % + 1 dgt.

ACAeff/rms
DCAeff/rms

direkt max. 10 A; 10 mA, mit induktivem Tastkopf max. 1000 A;1 A; ±1 % + 1 dgt.

In der nebenstehenden Abbildung sehen Sie den Leistungsanalysator PCE-PA6000 im Einsatz in der Computer Instandsetzung. Bedingt durch die Verwendung des Poweradapters, lassen sich die Stromverbrauchs- und Leistungsmessungen ohne großen Verkabelungsaufwand bzw. Verdrah- tungsaufwand schnell und sicher gegen Berüh- rungsspannungen durchführen.

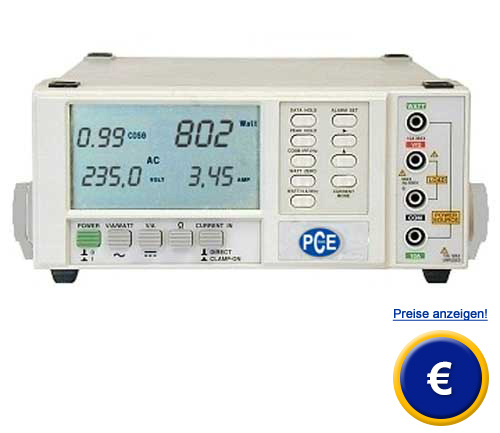

Hier sehen Sie das sehr große und informative LCD-Display vom Leistungsanalysator. Es wer-den bis zu vier Messwerte gleichzeitig darge-stellt. Die Art und Weise der Anzeige ändert sich, je nach Funktionsmodus.
Weiterhin ist der optional lieferbare Poweradapter sehr schön zu sehen. Einfach den Adapter in die Steckdose stecken und den Verbraucher seiner- seits mit Schukostecker und den Poweradapter verbinden.

In dieser Anwendung wird die Heizleistung eines elektrischen Heizlüfters nach erfolgreicher Repa- ratur mit unseren Leistungsmesser PCE-PA6000 überprüft. Auch hier macht sich der Poweradapter sehr hilfreich bemerkbar. Einfachste Montage bei höchster Sicherheit, keine wie sonst üblich blan- ken Kabelenden weit und breit. Es können mit dem Leistungsanalysator alle Elektokleingeräte bis 16A direkt, wie auch Großverbraucher (mit Stromzange oder Stromwandler) sehr genau, sicher und einfach überprüft werden.

Lieferumfang
1 x Leistungsanalysator PCE-PA6000, 1 Satz Prüfleitungen,  1 x RS-232-Kabel, 1 x Analysesoft-
ware, 6 x Batterie und Bedienungsanleitung


Das Prinzip der Leistungsmessung


Strom-, Spannungs- und Leistungsverlauf bei sinusförmigen Größen

Definitionen und Wissenswertes:
Bei Leistungsmessungen in Gleichspannungs- netzen ergibt sich die Leistung eindeutig aus der Formel P=U * I, d. h. das Produkt aus der elekt- rischen Spannung U und des elektrischen Stro- mes I. Tritt bei Wechselspannungen (z.B. Netz- spannung 50 Hz) ein Phasenwinkel zwischen Strom und Spannung auf, muss er für die Mess- ung der Wirkleistung berücksichtigt werden.
Für die kombinierte Messung der elektrischen Leistung weist ein Leistungsmessgerät daher einen Strom- und einen Spannungspfad auf. Die Anzeigegröße P (Wirkleistung) entspricht wie oben geschildert, dem Produkt der beiden Größen.
In der Praxis werden drei Arten von Leistungen unterschieden:
-Scheinleistung S gemessen in VA
-Wirkleistung (und Gleichleistung) P gemessen
 in W (Watt)
-Blindleistung Q gemessen in VAR (Volt-
 Ampere- Reactive)
