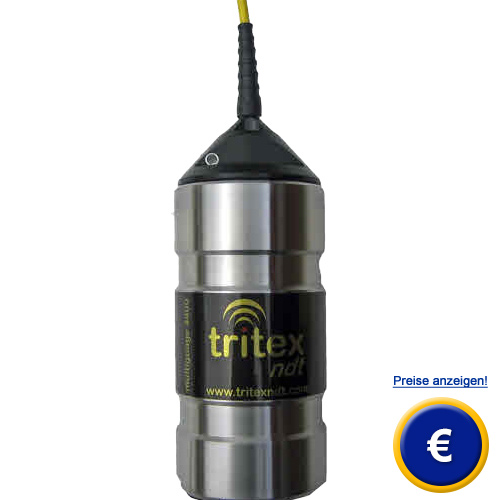

Echo Dickenmessgerät
Multigauge
4000 Serie
Echo Dickenmessgerät
mit Mehrfachecho / für
ROV-Anwendungen / für extreme Bedingungen unter Wasser /
bis zu 4000 m unter Wasser einsetzbar
/ IPR und AMVS
|
Beim Multigauge 4000 Serie handelt es sich um ein
Echo Dickenmessgerät welches in zwei Ausführungen erhältlich ist und für sämtliche ROV-Anwendungen konzipiert ist. Bei der ersten Ausführung handelt es sich um das
Echo Dickenmessgerät Multigauge 4100, welches bis in 1000 m Tiefe angewandt werden
kann. Das Echo Dickenmessgerät Multigauge 4400
hingegen findet seine Aufgaben in bis zu 4000 m Tiefe. Jedes Unterwasser-Ultraschalldickenmessgert ist extra für extrem raue Umweltbedingungen konzipiert worden und kann deshalb in jedem
Zweig der Unterwasserindustrie eingesetzt werden. Weiterhin bedient sich das Unterwasser-Ultraschalldickenmessgert der
Mehrfachechotechnologie, weshalb Dickenmessungen
stattfinden können ohne dass vorher irgendwelche
Schichten abgetragen werden müssen.
Hinzu kommt noch ein RS232 Interface welches die
Datenübertragung einfach macht. Weitere Technologien sind IPR (Intelligent Probe Recognition) und AMVS. IPR stellt am Gerät automatisch erhöhte Leistungsfähigkeit ein und AMVS garantiert, dass nur sinnvolle Messergebnisse angezeigt werden, sogar auf stark korrodierten Metallen.
Bei Fragen schauen Sie auf die
folgenden technischen Daten oder nutzen
Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.
Unsere Techniker und Ingenieure beraten Sie gerne in Bezug auf das
Echo Dickenmessgerät Multigauge 4000 Serie oder allen anderen Produkten auf dem Gebiet
der Regeltechnik,
der Labortechnik, der
Messgeräte oder der
Waagen der
PCE Deutschland
GmbH.
|
|
|
- sehr robust
- Mehrfachecho durchdringt Schichten
- 1000 bis 4000 m Tiefe einsetzbar
- einfach bedienbare Datenlogger Software
- kompatibel mit den meisten ROVs
|
- RS-232 oder RS-422 Ausgang
- Intelligent Probe Recognition (IPR)
- Automatic Measurement Verification (AMVS)
- Keine Nullsetzung nötig
- Coating+ für sehr dicke Schichten
|
Technische
Daten zum Echo Dickenmessgerät Multigauge
4000
|
Ultraschallbereich
|
1000
... 8000 m/s
|
Monokristall-Schonmessfühler
|
2.25
MHz
|
Messbereich
Messfühler
|
3
... 250 mm
|
Größe
Messfühler
|
13 mm
|
Auflösung
|
0.1 mm oder 0.05 mm
|
Genauigkeit
|
± 0.1 mm oder ± 0.05 mm
|
Ausgang
|
RS-232
oder RS-422
|
Unterwasserdruck
|
Multigauge
4100: bis 1000 m Tiefe
Multigauge 4400: bis 4000 m Tiefe
|
Batterien
|
9Vdc - 30Vdc
@ 150mA
|
Abmaße
|
145
mm x 72 mm
|
Gewicht
|
Multigauge
4100 ROV: 465 g
Multigauge 4400 ROV: 2500 g
|
Schutzklasse
|
RoHS und WEEE
|
Betriebstemperatur
|
-10
°C … +50 °C
|
Lagertemperatur
|
-10
°C … +60 °C
|
|
Hier
sehen Sie einige Anwendungsbilder vom Echo Dickenmessgerät:
|
|
|
Mehr Informationen zur 3-fach Echo-Technologie
|
Jedes
Echo Dickenmessgerät sollte je nach zu messendem Material auf
unterschiedliche Schallgeschwindigkeiten
kalibriert werden. Lacke haben andere
Schallgeschwindigkeiten als Metalle,
weshalb sichergestellt werden muss, dass
diese die Messungen nicht beeinträchtigen.
Die 3-fach Echo Technologie garantiert,
dass sämtliche Lacke bei der Messung
keine Rolle spielen.
|
|
So
funktioniert die Messung vom Echo Dickenmessgerät:
Ein übermittelter Ultraschallimpuls
wird durch Lack und Metall geschickt und
kommt nachher von der Wand zurück. Das
zurückkehrende Echo hallt dann im
Metall nach und nur ein kleiner Teil des
Echos kommt jedes Mal durch den Lack zurück.
Die Zeit zwischen den kleinen Echos gibt
uns die Zeit des Echos innerhalb des
Metalls an, welche in Verbindung zur
Materialdicke steht. Das
Echo Dickenmessgerät interpretiert die wiederkehrenden Echos
dann automatisch und berechnet die
Materialdicke. Ein Minimum von drei
Echos wird jedes Mal geprüft. Das wird
als Automatic Measurement Verification
System (AMVS) bezeichnet.
|
Lieferumfang
vom Echo Dickenmessgerät
|
1
x Echo Dickenmessgerät Multigauge 4000 Serie,
1 x 2.25 MHz Sonde (13 mm),
1 x Ersatzmembranen, 1 x Membranenöl, 1
x Membranentaste, 1 x 15 mm Testblock,
1 x Ersatz O-Ring, 1 x Molykotefett, 1 x
Software, 1 x RS-422 - RS-232
Konverter,
1 x Impulsanschluss, 1 x ROV Testkabel,
1 x Stromversorgung für die Benutzung
mit Testkabel,
1 x Kalibrierzertifikat, 1 x Messkopf-Trennhilfe,
1 x Tragekoffer, 1 x Software, 1 x Bedienungsanleitung
|
Optionales
Zubehör vom
Echo Dickenmessgerät
Multigauge 4000 Serie
|
Optional
erhältliche Sonden
19 mm 2.25 MHz ROV-Sonde mit abgesetztem
Fühler (gelb), 3 m vom Sondenkabel,
Messbereich:3 ... 250 mm
13 mm 3.5 MHz ROV-Sonde mit abgesetztem
Fühler (grün), 3 m vom Sondenkabel,
Messbereich:2 ... 150 mm
13 mm 5 MHz ROV-Sonde mit abgesetztem Fühler
(blau), 3 m vom Sondenkabel,
Messbereich:1 ... 50 mm
|
ROV
Messfühlerhalter
Das Echo Dickenmessgerät kann mit
einem
Messfühlerhalter ausgerüstet werden. Dieser ermöglicht es, den
Messfühler auf der zur messenden
Oberfläche zu montieren ganz egal ob
diese flach oder uneben ist. Das Design
macht es möglich, dass sich der
Messfühler vom Echo Dickenmessgerät um 75° in alle Richtungen bewegen kann.
Der Messfühler wird einfach in die
Haltevorrichtung gesteckt ohne dass er
die Oberfläche des Gegenstandes
berühren muss. Die Messung findet dann
dank Ultraschallmessverfahren kontaktlos
statt.
|
|
|
|
Hier
finden Sie die komplette Übersicht über alle
Messgeräte des Angebotes von PCE
Instruments. |
