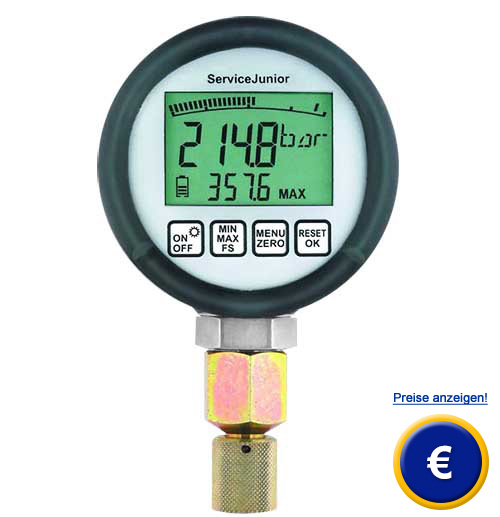

Druckmanometer SCJN Serie
Digitales Druckmanometer mit 4 1/2 stelliger LCD Anzeige / mit Hintergrundbeleuchtung / „Bargraph“ mit Peak & Hold Funktion / Manometer mit IST-, MIN- und MAX-Anzeige /
Messbereich  -1 ... 16 / 100 / 400 / 600 / 1000 b
ar / Druckanschluss aus Edelstahl 1/4"

Das Druckmanometer ermöglicht Ihnen das Anzeigen von Drücken in einem Rohrleitungssystem. Das Druckmanometer  zeichnet sich durch seine einfache und selbsterklärende Bedienung aus. Durch das gut erkennbare vierstellige Display werden die Messwerte mit hoher Genauigkeit dargestellt. Die eingebaute Batterie macht das Druckmanometer unabhängig von einer stationären Stromversorgung. Mit seiner integrierten Bargraphanzeige, mit Schleppzeigerfunktion, zeigt das Druckmanometer direkt die Tendenz des Arbeitsdruckes im Display an. Durch die Hintergrundbeleuchtung wird auch bei ungünstigen Lichtverhältnissen eine optimale Ablesbarkeit und Bedienbarkeit garantiert. Druckspitzen werden mit einer Abtastrate von 10 ms sicher erfasst. Bei überzeugendem Leistungsverhältnis bietet das Gerät alle Vorteile der digitalen Druckmessung. Sollten Sie weitere Fragen zu dem Druckmanometer haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Druckmanometer oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Hier finden Sie weitere Informationen zum Druckmanometer SCJN-xxxx   Bedienungsanleitung des Druckmanometer SCJN ansehen / ausdrucken   CE Zertifikat vom Druckmanometer SCJN-xxxx   Video vom Druckmanometer SCJN-xxxx ansehen   Software zum Druckmanometer SCJN-xxxx downloaden   Hier weitere Bilder zum Druckmanometer   Datenblatt zum Druckmanometer SCJN-xxxx anzeigen

Druckmanometer SCJN-Serie

- digitale Druckmessung
- Anzeige mit „Bargraph"
- Druckspitzen-Messung mit 10-ms-Abtastrate
- robust und zuverlässig
- Peak-Hold-Funktion

- Genauigkeit ± 0,5 % FS (FullScale)
- Schleppzeiger
- einfache Bedienung
- beleuchtete Messwertanzeige
- Druckanschluss aus Edelstahl 1/4 BSPP

Technische Daten

Typ SCJN 16 SCJN 100 SCJN 400 SCJN 600 SCJN 1000
Messbereich -1 …16 bar 0 …100 bar 0 … 400 bar 0 … 600 bar 0 … 1000 bar
Überlastdruck 40 bar 200 bar 800 bar 1200 bar 1500 bar
Berstdruck 50 bar 800 bar 1700 bar 2200 bar 2500 bar

Anzeige

Modell bar PSI mbar kPa MPa
SCJN 16 -1,00 ...16,00 -14,5 ... 200,0 -999 ... 16000 -100 ... 1600

-

SCJN 100 0 ... 100,0 0 ... 1500 - 0 ... 10000 0 ... 10,00
SCJN 400 0 ... 400,0 0 ... 5800 - 0...4000 (x10) 0 ... 40,00
SCJN 600 0 ... 600,0 0 ... 8700 - 0...6000 (x10) 0 ... 60,00
SCJN 1000 0 ... 1000 0 ... 15000 -

-

0 ... 100,0

Eingang

Keramik Druckmesszelle  -1 … 16 bar
DMS Druckmesszelle 0 …100 / 400 / 600 / 1000 bar
Abtastrate 10 ms
Genauigkeit ± 0,25 % FS Typ. ± 0,5 % FS max.
A/D Wandler  12 Bit
Auflösung 4096 Schritte

Anzeige

LCD Text Display 4 1/2 stellig
Größe 50 x 34 mm
Ziffernhöhe 15 mm
Einheiten mbar / bar / PSI / Mpa / kPa
Display  Bargraph (Schleppzeiger) Peak-Hold-Funktion
Hintergrundbeleuchtung

Funktionen

Darstellung  MIN/MAX - FS
Batteriezustandsanzeige
Auto Power Off/On
Zero (Nullpunktabgleich)
Reset (MIN/MAX löschen)
Batteriezustandsanzeige
Gehäuse D = 79 mm; T = 33 mm
Zinkdruckguss mit Gummischutzhülle TPE
Gewicht  540 g
Druckanschluss 1/4“ BSPP (ISO 228-1) Edelstahl 1.4404
Dichtung NBR
Medienberührende Teile Edelstahl 1.4404, NBR, Keramik
Spannungsversorgung 2 x 1,5 V AA Batterien
Batterielebensdauer max. 1.500 Std.
Umgebungstemperatur -10 ... 50 °C
Lagertemperatur -20 ... 60 °C
Fluidtemperatur 0 ... 80 °C
rel. Feuchte < 85 %
Schutzklasse EN 60529 IP 67
Vibration IEC 60068-2-6/10…500 Hz; 5 g
Schockbelastung IEC 600068-2-29/25 g; 11 ms
Lastwechsel 100

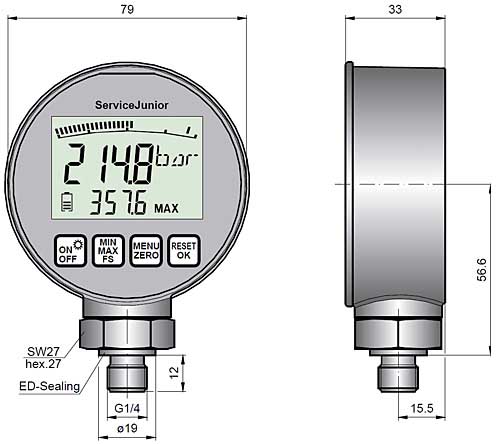

Abmessungen Druckmanometer

Abmessungen von dem Druckmanometer SCJN-xxxx

Lieferumfang

1 x Druckmanometer SCJN-xxxx,  2 x Batterien 1,5 V Alkaline, 1 x Adapter SCA-1/4-EMA-3
1 x Bedienungsanleitung
Optional erhältliches Zubehör

 - ISO-Kalibrierung / Zertifizierung
Für Betriebe, welche das Druckmanometer in den betriebsinternen Prüfmittelpool aufnehmen wollen  oder zur jährlichen Rekalibrierung. Die Zertifizierung nach ISO beinhaltet eine Laborkalibrierung inklusive Prüfschein mit allen Messwerten. Der Name der bestellenden Firma bzw. die Kontaktdaten des Auftraggebers werden ebenfalls auf dem Bericht eingetragen.

ISO-Kalibrierschein für das Druckmanometer
