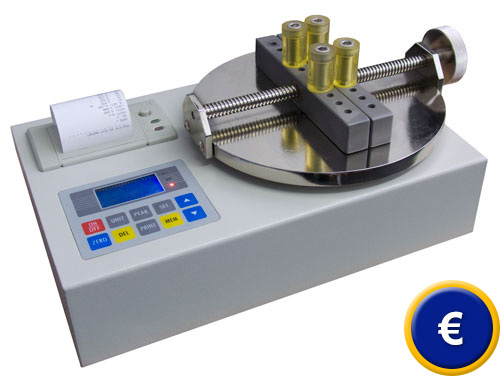

Drehmomentmessgerät PCE-CTM Serie
Tisch-Drehmomentmessgerät mit Messbereichen bis max. 20 Nm / PC-Schnittstelle
und Software / integrierter Schnelldrucker / rekalibrierbar / Genauigkeit ±0,5 Nm

Das Drehmomentmessgerät wird zur Qualitätssicherung in der Industrie eingesetzt. Die robuste Messzelle im Drehmomentmessgerät und die hohe Auflösung mit einem sehr hohen Überlastschutz zeichnen das Messgerät aus. Es arbeitet bi-direktional. Somit läßt sich das Drehmoment in beiden Richtungen erfassen. Die Anzeige der Drehmoment-Messwerte erfolgt im Display in auswählbaren Einheiten (Nm, kgfcm oder lbfin). Ein integrierter Drucker ermöglicht die Direktausgabe der Werte. Das Drehmoment-Messgerät kann 10 Werte speichern und zum PC übertragen. Spitzenwerte (Peak) werden ebenfalls angezeigt und festgehalten (z.B. beim Schließen und Öffnen eines Behälters). Wahlweise können während der Messung die aktuellen Werte oder der jeweilige Spitzenwert bei Drehung im oder gegen den Uhrzeigersinn angezeigt werden. Dieses Drehmomentmessgerät besitzt eine Genauigkeit von ±0,5% in allen Messbereichen. Es eignet sich für den Einsatz im Qualitätslabor und für einfache Messungen im industriellen Umfeld. Die robuste Messzelle besitzt Überlast von bis zu 150 %. Eine Übersicht aller Drehmoment-Messgeräte von PCE Instruments sehen Sie hier.

  - Bereiche 0,00 ... 20,00 Nm (je nach Modell)

  - 3 Anzeigeeinheiten wählbar (Nm, kgfcm, lbfin)

  - Digitalausgang RS-232

  - integrierter Drucker

  - Messwertspeicher für 10 Werte
    (zum PC übertragbar oder direkt ausdruckbar)

  - Spitzenwert-Haltung (Peak-Hold)

  - ISO-Kalibrierzertifikat optional erhältlich


Bedienungsanleitung vom Messgerät
für Drehmoment ansehen / ausdrucken:

LC-Display am Drehmomentmessgerät
(mit blauer Hintergrundbeleuchtung)

Drehmomentmessgerät PCE-CTM
beim Messen einer Tablettendose

Auflösung
                                                  PCE-CTM  2
                                                  PCE-CTM  5
                                                  PCE-CTM 10
                                                  PCE-CTM 20

0,001 Nm / 0,01 kgfcm / 0,01 lbfin
0,002 Nm / 0,02 kgfcm / 0,02 lbfin
0,005 Nm / 0,05 kgfcm / 0,05 lbfin
0,01 Nm / 0,1 kgfcm / 0,1 lbfin

Genauigkeit
                                                  PCE-CTM  2
                                                  PCE-CTM  5
                                                  PCE-CTM 10
                                                  PCE-CTM 20

±0,5 % vom Messwert
±0,5 % vom Messwert
±0,5 % vom Messwert
±0,5 % vom Messwert

Betriebstemperatur

0 ... +40 °C, unter 80 % r.F.

Betriebsversorgung

230 V 50 Hz Netzversorgung

Abmessung

123 x 230 x 65 mm

1 x Drehmomentmessgerät PCE-CTM Serie (eines der obigen Modelle), 1 x integrierter Drucker,
4 x gummierter Bolzen (Länge von 33 mm), 1 x RS-232-PC-Kabel, 4 x Standfuß, 1x Inbus-Schlüssel, 1 x Software-CD, 1 x Rolle Druckerpapier, 1 x Alu-Transportkoffer und Bedienungsanleitung

ISO Kalibrierzertifikat
Für Betriebe, welche das Drehmomentmessgerät in den betriebsinternen Prüfmittelpool aufnehmen wollen oder zur jährlichen Rekalibrierung.
Die Zertifizierung nach ISO beinhaltet eine La- borkalibrierung inklusive eines Prüfscheines mit allen Messwerten.

RS-232-USB-Adapter
Standardmäßig wird das Software-Kit mit dem Drehmomentmessgerät mit einem RS-232-PC- Datenkabel ausgeliefert.
Wenn Sie die gespeicherten Meßdaten etwa zu einem Laptop oder irgendeinem anderen tragba- ren Medium übersenden möchten, benötigen Sie diesen USB-Adapter (inkl. Treibersoftware).
