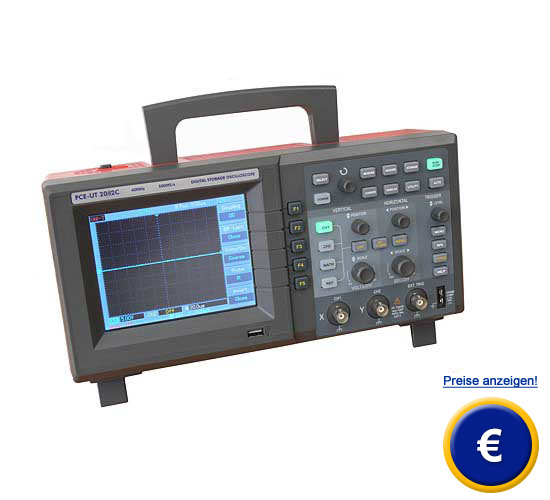

Digitaloszilloskop
PCE-UT 2082C |
||
|
Das Digitaloszilloskop PCE-UT 2082C ist mit einer Echtzeitabtastrate von 500 MS/s und einer Ersatzzeit-Messfolge von 25 GS/s ein geeignetes Instrument für Industrie und Forschung sowie für den Hobbyelektroniker. Viele leistungsstarke Funktionen dieses Digitaloszilloskops wie z.B. verschiedene Triggermöglichkeiten und Analysefunktionen ermöglichen eine sehr einfache Erfassung und Analyse von Signalen. Im internen Speicher und auf USB-Sticks können 10 Signale gespeichert werden, welche später wieder aufgerufen werden können. Weiterhin sind mathematische Funktionen, z.B. eine FFT-Analyse verfügbar. Das Bedienoberfläche ist an die traditionelle Anordnung angepasst, was die Einarbeitungszeit für Umsteiger erheblich verkürzt. Das Design ist außerdem für eine schnelle Bedienung optimiert und erlaubt es so, auf alle Funktionen schnell zugreifen zu können. Eine "Auto-Taste" gestattet die automatische Suche der Einstellungen bei unbekannten Signalformen während die Auto-Messfunktion 19 Parameter direkt anzeigt. Aufgrund der kompakten Abmessungen und dem geringen Gewicht des Digitaloszilloskops ist auch ein mobiler Einsatz denkbar. Hier sehen Sie eine Übersicht aller Oszilloskope. |
||
|
|
||
|
-
Messfolge pro Kanal: 250 MS/s
Echtzeit |
|
|
| Technische Spezifikation | ||
|
Abtastrate |
||
| Echtzeitabtastrate |
500 MS/s |
|
| Ersatzzeit-Messfolge | 25 GS/s | |
|
Horizontalteil |
||
| Zeitbasis | 5 ns - 50 s / div | |
| Signalspeicher | 1024k | |
| Signalinterpolation | sin (x) / x | |
|
Vertikalteil |
||
| Analoge Bandbreite | 80 MHz | |
| Empfindlichkeit | 2 mV - 5 V / div | |
| Eingangskopplung | DC, AC, GND | |
| Eingangswiderstand | 1 MΩ ± 2 % parallel mit 24 pF ± 3 pF | |
| max. Eingangsspannung | 400 V/DC und AC Peak | |
| A/D-Wandler | 8 Bit | |
| Empfindlichkeit | 2 mV - 5 V / div | |
|
Trigger |
||
| Triggerart | AUTO, NORM, SINGLE | |
| Triggerkopplung | DC, AC, LF-REJ, HF-REJ | |
| Hold off | 100 ns - 1,5 s | |
| Triggersignal | Flanke, Impuls, Video | |
|
Messfunktionen |
||
| automatische Messungen | Spitze-Spitze, Durchschnittswert, Effektivwert, Frequenz, Periode, Arbeitszyklus, Impulsbreite, Anstiegs-/Abfallflanke und weitere Größen | |
| automatische Einstellungen | Vertikal- und Horizontalablenkfrequenz sowie Triggerpegel | |
| Cursor | Vertikal und horizontal gestrichelte Linie, Referenz, Spannung, Zeit, Frequenz, autom. oder manuell gesetzte Synchronisation | |
| Speicherfunktion | 10 Geräteeinstellungen; 10 Signale | |
| Sonderfunktionen | Selbstkalibrierung | |
| mathematische Funktionen | addieren,
subtrahieren, multiplizieren, dividieren,
FFT-Analyse, Durchschnitt: 2-128; Interpolation: sin (x)/x; Zoom |
|
| Bildschirm | 5,7" (145 mm), Farbdisplay | |
| Spannungsversorgung | AC 100 ... 240 V, 45 ... 440 Hz, 50 VA | |
| Abmessungen (B x H x T) | 320 x 150 x 130 mm | |
| Gewicht | 4,1 kg | |
| Video zum Digitaloszilloskop | ||
|
|
||
|
Lieferumfang |
||
|
optionales
Zubehör |
||
|
Hier sehen Sie die universellen Tastköpfe welche im Lieferumfang des enthalten sind. Da man das Spannungsteiler Verhältnis auch auf 10:1 umstellen kann, können Signale bis zu 50V angezeigt werden. Über einen Drehkondensator können Verfälschungen des Signals kompensiert werden.
Über die USB-Schnittstelle kann ein Echtzeitbild direkt auf den PC Übertragen werden. Weiterhin besteht die Möglichkeit das Oszilloskop über den PC fernzusteuern. |
|
|
|
|
|
Um Signale auch später anschauen und auch ausdrucken zu können, bietet das Digitaloszilloskop PCE-UT 2082C die Möglichkeit, die aktuelle Anzeige als Bitmap abzuspeichern. Da auch alle Einstellungen so festgehalten werden ist es möglich Signale genau zu analysieren. Rechts wird das Digitaloszilloskop PCE-UT 2082C genutzt um die Schwingungen eines Quarzes zu messen. |
|
|
 |
 |
|
