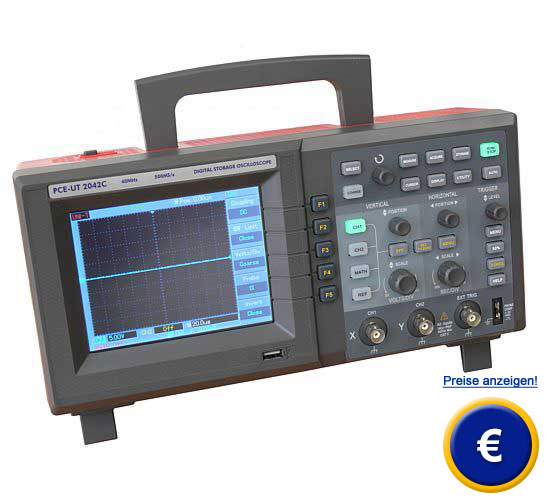

Speicheroszilloskop
PCE-UT 2042C
Zweikanaliges Speicheroszilloskop mit Farbdisplay
|
Das
Speicheroszilloskop PCE-UT 2042C ist mit vielen leistungsstarken Funktionen
ausgestattet und erlaubt somit einen sehr
vielseitigen Einsatz in Industrie und Forschung. Mit einer Echtzeit-Abtastrate von 500MS/s und einer Ersatzzeit-Messfolge von 25 GS/s können
mit diesem Speicheroszilloskop problemlos auch sehr schnelle Signale angezeigt
werden. Verschiedene Triggermöglichkeiten und Analysefunktionen ermöglichen
eine sehr einfache Erfassung und Analyse von Signalen während ein klares LCD-Display und aufrufbare mathematische Funktionen dem Anwender die genaue Beobachtung und
Bewertung des Signals erleichtern. Die benutzerfreundliche
Bedienoberfläche erlaubt es, auf alle Funktionen schnell und einfach
zuzugreifen und da das Design an die traditionelle Anordnung angepasst ist, wird die Einarbeitungszeit deutlich verkürzt.
Um auch bei unbekannten Signalformen Messaufgaben
schnell bewältigen zu können, kann über die Auto-Taste,
vollautomatisch nach den optimalen Einstellungen
zu jedem Signal gesucht werden. Im internen
Speicher des Speicheroszilloskops und auf USB-Sticks
können Einstellungen und Signale gespeichert
werden. Natürlich ist auch der direkte Anschluss
an einen Rechner über eine RS232 oder
USB-Schnittstelle möglich. Über die im
Lieferumfang enthaltene Software können Signale
erfasst, gespeichert und genau analysiert werden. Die kompakten Abmessungen und das geringe
Gewicht des Speicheroszilloskops lassen auch einen
mobilen Einsatz zu. Hier sehen Sie eine Übersicht aller
Oszilloskope.
|
|
|
-
500 MS/s
Echtzeit Abtastrate
- max. Empfindlichkeit: 10
ns
- Auto-Messfunktion: für bis
zu 19 Parameter
- interner Speicher für Einstellungen und
Signale
- direkter Anschluss von USB-Sticks
bis
512 MB zur Speicherung von Signalen möglich
- integrierte mathematische Funktionen
- Hilfefunktion in englischer Sprache
- Sicherheit: IEC61010; CAT
II, 600V
- geliefert inklusive Netzkabel, 2 Tastköpfen |
|
Technische Spezifikation |
Abtastrate |
Echtzeitabtastrate |
500
MS/s
|
Ersatzzeit-Messfolge |
25
GS/s |
Horizontalteil |
Zeitbasis |
10
ns - 50 s / div |
Signalspeicher |
1024k |
Signalinterpolation |
sin
(x) / x |
Vertikalteil |
Analoge
Bandbreite |
40
MHz |
Empfindlichkeit |
2
mV - 5 V / div |
Eingangskopplung |
DC,
AC, GND |
Eingangswiderstand |
1 MΩ ±
2 % parallel mit 24 pF ± 3 pF |
max.
Eingangsspannung |
400
V/DC und AC Peak |
A/D-Wandler |
8
Bit |
Empfindlichkeit |
2
mV - 5 V / div |
Trigger |
Triggerart |
AUTO,
NORM, SINGLE |
Triggerkopplung |
DC,
AC, LF-REJ, HF-REJ |
Holdoff |
100
ns - 1,5 s |
Triggersignal |
Flanke,
Impuls, Video |
Messfunktionen |
automatische
Messungen |
Spitze-Spitze,
Durchschnittswert, Effektivwert, Frequenz, Periode,
Arbeitszyklus, Impulsbreite, Anstiegs-/Abfallflanke
und weitere Größen |
automatische
Einstellungen |
Vertikal-
und Horizontalablenkfrequenz sowie Triggerpegel |
Cursor |
Vertikal
und horizontal gestrichelte Linie, Referenz, Spannung, Zeit,
Frequenz |
Speicherfunktion |
10
Geräteeinstellungen; 10 Signale |
Sonderfunktionen |
Selbstkalibrierung |
mathematische
Funktionen |
addieren,
subtrahieren, multiplizieren, dividieren,
FFT-Analyse,
Durchschnitt: 2-128; Interpolation: sin (x)/x;
Zoom |
Bildschirm |
5,7"
(145 mm), Farbdisplay |
Spannungsversorgung |
AC
100 ... 240 V, 45 ... 440 Hz, 50 VA |
Abmessungen (B x H x T) |
320
x 150 x 130 mm |
Gewicht |
4,1
kg |
Lieferumfang
1 x Speicheroszilloskop PCE-UT 2042C, 2 x Tastkopf,
1 x Software,
1 x Netzkabel, Anleitung
|
optionales
Zubehör
- Ersatztastköpfe
- DIN-ISO Kalibrierzertifikat |
Zwei universelle Tastköpfe mit verschiedenen Vorsätzen sind im Lieferumfang
enthalten.
|
Anschluss für USB-Sticks zum speichern von Signalen und
Einstellungen.
|
Mit 13 cm Tiefe des Gehäuses
ist das Speicheroszilloskop
PCE-UT 2042C für den mobilen Einsatz
geeignet.
|
Hier sehen Sie das
digitale Speicher- oszilloskop PCE-UT 2042C im Einsatz bei der Schwingungsmessung eines Quarzes.
|
|
|
Hier
finden Sie die komplette Übersicht über alle
Messgeräte des Angebotes von PCE Instruments. |
