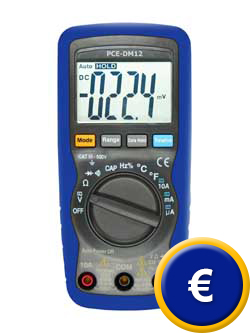

Digitales
Multimeter PCE-DM12 (CAT III / 600 V)
Multimeter
mit automatischer Bereichswahl, grossem
Display und vielen Funktionen
|
|
Dieses
digitale Multimeter ist ein neues, kompak- tes Messinstrument mit
doppelt geformten Plastik- gehäuse und besonders großer, mit
hohem Kontrast ausgestatteter LCD-Anzeige.
Es ist in CAT III / 600 V / EN61010-1 ausgeführt. Das
Multimeter hat Bereichsautomatik und liefert
0,5 % grundlegende DC-Genauigkeit. Seine Ro-
bustheit und Zuverlässigkeit macht es
gleicher- maßen geeignet für den Einsatz in Labor und
For- schungsinstituten, für Service-Techniker und für den
Elektroniker vor Ort.
Eine Übersicht aller Multimeter sehen sie
hier.
- einfachste Bedienung
- großes
kontrastreiches LCD-Display garantiert
gute Ablesbarkeit auch bei
schlechten Umge-
bungsbedingungen
- automatische Bereichswahl
- Data Hold-Funktion
- Auto-Power-Off Funktion
- Sicherheitsdesign
- Diodentest
- Durchgangprüfer
- geliefert mit Testkabeln, Batterie,
K-Typ-Tem-
peraturfühler,
Bedienungsanleitung
|
Bedienungsanleitung vom Multimeter
ansehen / ausdrucken
|
| Technische
Daten |
Messbereiche
- DCV
- ACV
- DCA
- ACA
- Widerstand
- Kapazität
- Frequenz
- Temperatur
- Duty Cycle |
600 V
600 V
10 A, 600 V
10 A, 600 V
2
/ 20 / 40
MΩ
200
μF
10
MHz
+760
°C
9,99 % |
Auflösung
- DCV
- ACV
- DCA
- ACA
- Widerstand
- Kapazität
- Frequenz
- Temperatur
- Duty Cycle |
0,1 mV ... 1 V (je nach Messbereich)
0,1 mV ... 1 V (je nach Messbereich)
0,1 µA ... 10 mA (je nach Messbereich)
0,1 µA ... 10 mA (je nach Messbereich)
0,1 Ω ... 10 kΩ (je
nach Messbereich)
1 pF ... 0,1 µF (je nach Messbereich)
0,001 Hz ... 1 kHz (je nach Messbereich)
1 °C
0,1 % |
Genauigkeit
- DCV
- ACV
- DCA
- ACA
- Widerstand
- Kapazität
- Frequenz
- Temperatur
- Duty Cycle |
±0,5
... 1,5 % (je nach Messbereich)
±1,2 ... 2,0 % (je nach Messbereich)
±1,0
... 2,5
%
(je
nach Messbereich)
±1,5 ... 3,0 % (je
nach Messbereich)
±1,2 ... 2,0 % (je
nach Messbereich)
±3,0 ... 5,0 % (je
nach Messbereich)
±1,2 ... 1,5 % (je
nach Messbereich)
±3,0 %
±1,2
% |
| Display |
4000
counts LCD-Anzeige |
| Bereichswahl |
automatisch |
| Messrate |
2/s |
| Umgebungstemperatur |
0
... +50 °C |
| Umgebungsfeuchte |
20
... 95 % r.F. |
| Versorgung |
9
V-Blockbatterie |
| Batteriezustandsanzeige |
"BAT"
bei zu niedriger Spannung |
| Selbstabschaltung |
nach
15 min ohne Aktivität |
| Gehäuse |
ABS-Kunststoff |
| Abmessungen |
150 x 70 x 48 mm |
| Gewicht |
255
g |
| Verschmutzungsgrad |
II |
| Normung |
EN61010-1;
CAT III / 600V; EMC;
LVD; EN50081-1; EN50082-1 |
Lieferumfang
1 x Multimeter PCE-DM12, 1 x Temperaturfühler (externer
Drahtfühler), 1 Satz Testleitung, 1 x
Batterie, Bedienungsanleitung |
|
optionales
Zubehör |
- ISO Kalibrierschein
(für Betriebe, welche
das Multimeter in den
betriebsinternen Prüfmittel-Pool
aufnehmen
wollen oder zur jährlichen
Rekalibrierung. Die
Zertifizierung nach ISO
beinhaltet eine Labor-
kalibrierung inklusive Prüfschein
mit allen
Messwerten. |
|
-
Stromzangen-Adapter
Adapter zur indirekten
Strommessung bis
1000A ohne Unterbrechung
des Stromleiters.
- Messbereich: 200 /
1000 DCA / ACA
- Genauigkeit: ± 1,5 /
2 %
- DCA
Nullpunkteinstellung
Abmessungen: 190 x 64 x
33 mm
Max. Leiterdurchmesser:
33,5 mm |
|
-
Drehzahl-Adapter
Adapter mit Drehzahlsensor an 1
m Kabel.
Zur optischen Messung der
Drehzahl zwischen
100 ... 20000 RPM (U/min) in
zwei Bereichen.
- 0,1 mV DC / 1 RPM
(Bereich 1)
- 0,1 mV DC / 10 RPM (Bereich
2)
Abmessungen: 190 x 73 x 37 mm |
|
-
Druck-Adapter
Adapter mit Drucksensor an 1 m
Kabel.
Zur absoluten Messung des
Druckes zwischen
3,5 ... 3500 kPa.
- Genauigkeit: ±1 % (bis 1700
kPa); ±2 % (bis
2400 kPa) und ±5 %
(bis 3500 kPa)
- Auflösung: 0,1/ 1 kPa
Abmessungen: 100 x 50 x 25 mm;
1/4" Sensor |
 |
-
Licht-Adapter
Adapter mit Lux-Sensor an 1 m
Kabel.
- Drei Messbereiche: 0 ... 2000
/ 0 ... 20000
und 0 ... 50000 Lux
- Genauigkeit: ±5 %
- Auflösung: 1,10,100 Lux
Abmessungen: 100 x 50 x 25 mm |
 |
-
Luftgeschwindigkeitsadapter
Adapter mit
Luftgeschwindigkeitsensor an
1 m Kabel.
- Messbereiche: 0,2 ... 30 m/s;
- Genauigkeit: ±2 %
- Auflösung: 0,1 (m/s; km/h;
Knoten)
Abmessungen: 100 x 50 x 25 mm |
 |
-
Schall-Adapter
Adapter mit Schall-Sensor an 1
m Kabel.
A-Bewertung; Externe
Kalibrierung möglich
(Kalibrator PCE-SC 41)
- Messbereich: 30 ... 130 dB
(in 3 Bereichen)
- Genauigkeit: ±1,5 dB (IEC651
Klasse II)
Abmessungen: 107 x 53 x 29 mm |
 |
-
EMF-Adapter
Adapter mit EMF-Sensor an 1 m
Kabel.
Bereiche: 0 ... 20 microTesla /
200 milliGauss
Genauigkeit: ±4 %
Auflösung: 0,1 µTesla / 1
milliGauss
Bandbreite: 30 ... 300 Hz
Abmessungen: 100 x 50 x 25 mm |
 |
|
Definition
und Wissenswertes zum Thema Multimeter:
Das Multimeter ist ein Messgerät für
elektrische Größen, welches
verschiedene Messarten und Messbereiche
in einem Gerät vereinigt. Zur Standardausstattung
eines Multimeters gehören verschie-
dene Spannungs.- und Stromstärkemessbereiche.
In der Regel ist ein Multimeter zwischen
Gleich (DC)- und
Wechselspannungsmessungen (AC)
umschaltbar. Zur Grundausstattung gehören
auch Widerstandsmessbereiche und
meistens auch ein Durchgangstester mit
akustischem Signal. Moder- ne Digital -
Multimeter mit besserer Ausstattung
verfügen weiterhin über zusätzliche
Messfunktionen, wie etwa zur Frequenz-,
Kapazitäts- und Temperaturmessung. |
|
|
Bei
Analogmultimetern wird der Messwert auf
ein- em Zeigerinstrument mit mehreren
Skalen für die unterschiedlichen
Messbereiche angezeigt. Die Ablesewerte
sind durch diskrete Teilstriche dar-
gestellt. Zur Vermeidung des Parallaxefehlers
be- sitzen hochwertige Messinstrumente
eine Spiegel- skala, die erlaubt, das
Instrument parallaxefrei abzulesen. Die
Genauigkeit von analogen Mess-
instrumenten kann bei hochwertigen Geräten
durchaus ein Prozent vom Skalenendwert
betra- gen. Als
Instrumente kommen in der Regel Dreh-
spulinstrumente früher auch
Dreheiseninstrumen- te zum Einsatz. Die
Wechselspannungs- und
Wechselstrombereiche sind in der Regel
nicht so genau, da bei
Drehspulmesswerken ein Gleich- richter
vorgeschaltet werden muss. |
 |
 |
|
