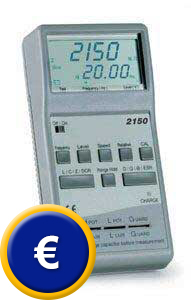

Digitaler LCR-Messer PKT 2150
(spezielles Gerät zur Messung von Induktivität, Kapazität u. Widerstand,
tragbarer AC/ DC Impedanzmesser)

Der LCR-Messer ist ein tragbares, hochgenaues Messgerät zur Erfassung von Induktivität, Kapazität und Widerstand bis 100 kHz. Der RLC-Messer hat dabei eine Genauigkeit von 0,2 %. So ist das Messgerät der wohl innovativste AC/DC- Impedanzmesser am Markt. Sowohl für Ingenieure im täglichen Einsatz, für Hochschullehrer zur Erklärung elektr. Prinzipien, als auch zur Kontrolle in Produktion und Fertigung, ist dieser LCR-Messer bestens geeignet.
Er bietet die Auswahl zwischen automatischer und manueller Bereichswahl, fünf Testfrequenzen (100 / 120 Hz 1 / 10 und 100 kHz) und vier Testspannungen 50 / 25 mVeff / 1 Veff sowie 1 V DC (1 V DC nur bei Widerstandsmessungen). Testfrequenzen und Testspannungen stehen in allen Bereichen uneinge- schränkt zur Verfügung bzw. zur Wahl. Die Doppel-LCD-Anzeige (60 x 33mm) ermöglicht eine gleichzei- tige Anzeige zweier verschiedener Messwerte. Bauteile können in Reihe oder parallel gemessen werden; die Wahl der gebräuchlichsten Messart erfolgt automatisch, kann aber manuell geändert werden.

Der LCR-Messer besitzt folgende Merkmale:

- Der erste LCR-Messer im Taschenformat mit
Testfrequenzen bis 100 kHz und einer Vielzahl
von Messfunktionen, wie die Bestimmung von
Z, L, C, DCR, ESR, D, Q und θ

- Doppel-LCD-Anzeige (60 x 33 mm)

- Schnelle Messfolge von 4,5 /s

- Wahlweise automat. o. manuelle Bereichswahl

- DC-Widerstandsmessungen

- Wiederaufladbare Batterien/Netzbetrieb

- Für PC mit optischer RS-232 C Schnittstelle

Bedienungsanleitung Digitaler-LCR Messer
ansehen / ausdrucken

Technische Daten

Messfunktionen

Z ...      absoluter Impedanzwert
L ...      Induktivität
C ...      Kapazität
DCR ... DC-Widerstand
ESR ... äquivalenter Reihenwiderstand
D ...      Verlustleistung
Q ...      Qualitätsfaktor
θ ...       Phasenwinkel
Z, L, C und ESR ...

Test-Frequenz Bereiche

	20 MΩ- 10 MΩ	10 MΩ- 1 MΩ	1 MΩ- 100 kΩ	100 kΩ- 10 Ω	10 Ω- 1 Ω	1 Ω- 0,1 Ω	Bemerkung
DCR							* AE ist bei 50mV Test- spannung nicht spezifiziert
100
120 Hz	2 % +-1*	1 % +-1	0,5 % +-1	0,2 % +-1	0,5 % +-1	1 % +-1
1 kHz
10 kHz	5 % +-1*	2 % +-1
100 kHz	NA	5 % +-1*	2 % +-1	0,4 % +-1	2 % +-1	5 % +-1*

Kombinationen

Serial Mode: Z-θ, Cs-D, Cs-Q, Cs-ESR,
Ls-D, Ls-Q, Ls-ESR
Parallel Mode: Cp-D, Cp-Q, Lp-D, Lp-Q

Bereichswahl

automatisch oder manuell

Relative

Relativwert-Messfunktion

Kalibrierung

Offen / Kurzschlusskalibrierung

RS-232-Schnittstelle

IrDa (infrarot)

Übertragungssignal

Tx und Rx

Übertragungszustand

X ein/ X aus

Ausgangswiderstand

100 Ω +- 5 %

Anzeigebereich

(Z) 0,001 Ω ... 9999 MΩ

(L) 0,001 µH ... 9999 H

(DCR) 0,001 Ω ... 9999 MΩ

(ESR) 0,001 Ω ... 9999 Ω

(D) 0,001 ... 9999

(Q) 0,001 ... 9999

(θ) -180 °C ... + 180 °C

Messfolge

langsam: 2,5 x pro s
schnell: 4,5 x pro s

Betriebsspannung

110 / 230 V, 50/60 Hz oder über Adapter

Abmessungen

86 x 174 x 48 mm

Gewicht

470 g

LCR-Messer im Einsatz

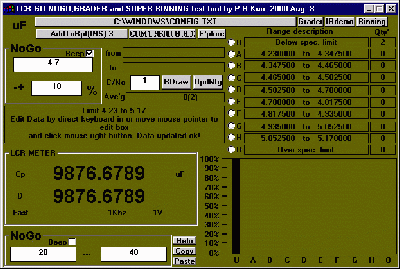

Beispielhaft für die mitgelieferte Software des LCR-Messgerätes

Lieferumfang
1 x Digitaler LCR-Messer PKT 2150, 1 x Tasche, 1 x 6 V AC/DC-Adapter, 1 x Kurzschluss- Schiene, 2 x 1,2 V Ni-MH Akku, Bedienungsanleitung

additional
- 4-polige Testklemme
- TL 08 SMD-Tastkopf
- 4-polige Kelvin-Klemme
- Infrarot-Adapter
