Dichtheitsprüfset für Abwasserleitungen DC 2000 W
Messgerät für die
Dichtheitsprüfung an Abwasserleitungen /
grafischer Protokollausdruck nach EN 1610 /
Datenspeicher / Ventilblock zum fehlerfreien
Anschluss aller Komponenten / IR-Schnittstelle,
Thermodrucker, Haspel ... optional erhältlich
|
|
Das Dichtheitsprüfset für Abwasserleitungen DC 2000 W ist ein hochpräzises, multifunktionales Vielfachmessgerät zur Differenzdruck-, Strömungsgeschwindigkeit- und Temperaturregistrierung. Der extrem große Dynamikbereich vom
Dichtheitsprüfgerät für Abwasserleitungen erlaubt neben hochempfindlichen Messungen kleinster Drücke im Pascal-Bereich für Zug- und
Gasdruckmessungen auch Dichtheitsprüfungen an Abwasserleitungen nach EN 1610. Ein maximaler Messbereich bis zu 2 Bar und ein Berstdruck von 3 Bar garantieren auch für höhere Druckbereiche genügende Sicherheit. Bei allen Messungen wird der Benutzer durch Textanweisungen auf dem Display geführt.
Alle Messwerte lassen sich in einem Logger speichern. Daher lässt sich das
Dichtheitsmessgerät für Abwasserleitungen DC 2000 W auch für (Raum-)
Klimamessungen verwenden. Dazu sind neben dem Drucksensor auch serienmäßig ein Temperatursensor und optional ein Raumfeuchtesensor integriert. Außerdem lässt sich der Anwendungsbereich mit einem externen Temperatursensor erweitern. Alle Messwerte lassen sich, je nach gewählter Abtastrate, bis zu mehreren Jahren „loggen“ und über die integrierte IrDA-Schnittstelle zum PC übertragen. Messprotokolle können zusammen mit einem firmeneigenen „LOGO“ direkt auf einem Thermodrucker ausgegeben werden. Im Setupmenü kann bei Bedarf eine kontinuierliche IrDA-Datenübertragung eingeschaltet werden, so dass während des Messvorgangs sekündlich alle vier Messwerte (Druck, Temperatur extern und intern, rel. Feuchte) mit entsprechenden Kanalnummern zum PC übertragen werden.
Die extrem niedrige Stromaufnahmevom
Dichtigkeitsmessgerät wird durch eine völlig neue Prozessortechnologie ermöglicht, bei der sich die Stromaufnahme an die Messaufgabe dynamisch anpasst. Auch in der Betriebsart mit maximaler Stromaufnahme (6 mA) ergibt sich mit zwei Standardbatterien (2 x Mignon, 2 Ah) eine kontinuierliche Betriebsdauer von mehr als 300 h. In der Logger-Betriebsart erhöht sie sich bei einem gewählten Abtastabstand von 4 h zwischen zwei Messungen auf mehrere Jahre (4680 Messungen x 4 h) ohne Batteriewechsel bzw. Speicherüberlauf. Das
Dichtigkeitsprüfgerät lässt sich sowohl für gasförmige Medien (Luft- bzw. inertes Gas) als auch für Flüssigkeiten wie Wasser oder Heizöl verwenden. Dabei ist zu beachten, dass Flüssigkeitsreste in den Druckanschlüssen bei nachfolgenden Gasmessungen das Messergebnis verfälschen können. Deshalb sollte das Dichtheitsprüfset für Abwasserleitungen nicht mehr für gasförmige Medien verwendet werden, nachdem eine Flüssigkeitsmessung durchgeführt wurde.
Das Rechenwerk des Prozessors ermöglicht die einfache Verarbeitung der Messwerte, so dass zum Beispiel automatisch die mit einem Prandtl-Rohr gemessene Strömungsgeschwindigkeit in m/s angezeigt wird.
Eine
Übersicht aller Strömungsmessgeräte sehen Sie
hier. |
|
 |
|
-
Messablauf über Menüführung - intuitiv
bedienbar
- kompakter Komplettkoffer - alles in einer Hand
- grafischer Protokollausdruck gem. EN 1610
vor Ort
- ideale Ergänzung zur Servicekamera
- integrierter Datenspeicher
- lange Betriebsdauer für mehr als 300 Stunden

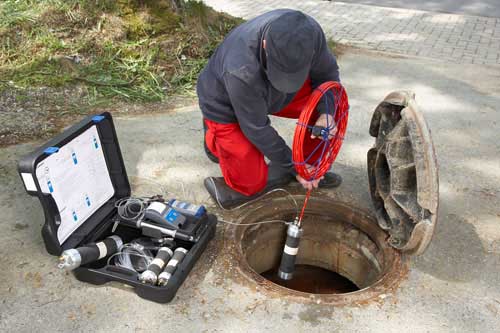

- Haspel mit längenmarkierter flexibler
GFK-Stange zum punktgenauen stufenlosen
Setzen der Abdichtblase (optional) |
-

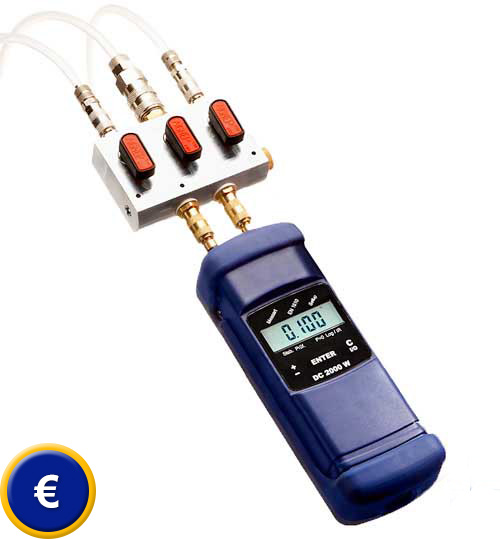

„intelligenter“ Ventilblock zum fehlerfreien
Anschluss aller Komponenten
- sofortiger Ausdruck des Messergebnisses vor
Ort zur Dokumentation
- Bluetooth-Adapter, Thermodrucker ... optional
erhältlich
- Normgerechte Durchführung der
Dichtheitsprüfung an Abwasserleitungen nach
EN 1610 mit Luft
Bedienungsanleitung vom
Dichtheitsprüfset
ansehen / ausdrucken
 |
| Technische Daten |
| Differenzdruckmessung (temperaturkompensierte Piezo-Brücke) |
| Messbereich |
± 2 bar |
Auflösung
-125 ... +125 hPa |
1 Pa / sonst 10 Pa |
| Genauigkeit |
< 3 % v. M., im Bereich
> ±200 Pa besser als ±6 Pa |
| Interne Temperaturmessung
(NTC) |
|
Messbereich |
-20 ... 60 °C |
|
Auflösung |
0,1 °C |
|
Genauigkeit |
< ±2 °C |
|
Externe
Temperaturmessung (optional) |
|
Messbereich |
-19,9 ... 99,9 °C |
|
Auflösung |
0,1 °C |
|
Genauigkeit |
< ±2 °C |
|
T98 |
< 120 Sekunden bei
1,5 m/s |
|
Feuchtemessung |
|
Messbereich |
0 ... 100 % r.F. nicht
kondensierend |
|
Auflösung |
1 % |
|
Genauigkeit |
< ±2 % von 0 ... 90
%, sonst < 3 % |
|
Errechnete Werte |
|
Druckeinheiten |
Umrechnung in mbar, hPa,
Pa, mmH2O und PSI |
|
Temperatureinheiten |
Umrechnung von °C in
°F |
|
Strömungsgeschwindigkeit |
2 ... 150 m/s |
|
Druckabfall |
Dichtheitsprüfung an
Abwasserleitungen nach
EN 1610 |
|
Datum und Uhrzeit |
Ausgabe auf
Messprotokollen |
|
Loggerfunktion |
|
Umfang |
4680 Messungen mit jeweils Druck- und Feuchtemesswert und zwei
Temperaturmesswerten (bei eingestecktem externen Fühler), d.h. maximal 18.720 Messwerte.
Messwerte werden auch ohne Batterien mehr als 10 Jahre im Speicher gehalten. |
|
wählbare
Abtastintervalle |
30 s, 1 min, 3 min, 30
min, 1 h, 3 h, 4 h |
|
Allgemein |
Stromaufnahme
- Arbeitsmode
- "Off"- Mode und Loggerbetrieb |
2 Batterien AA
ca. 6 mA
ca. 16 μA für Uhr und Prozessor |
|
Schnittstellen |
Infrarotdatentransfer
zum PC
Druckerausgabe vor Ort auf den Thermodrucker
(optional) |
|
Lagertemperatur |
-20 ... 60 °C |
|
Arbeitstemperatur |
-5 ... 60 °C im
Loggerbetrieb (ohne Displayanzeige), mit
Displayanzeige 0 ... 50 °C |
|
Abmessungen |
54 x 165 x 52 mm |
|
Gewicht |
ca. 450 g mit
Schutztasche und Haftmagnet ohne Schlauch |
|
|
 |
|
|
| Lieferumfang |
1
x Dichtheitsprüfgerät DC 2000W mit
Schutzhülle

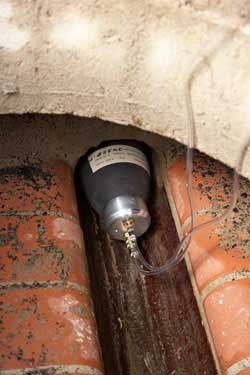

1 x Abdicht- und Prüfblase je 65 ... 100 mm
1 x Ventilblock
1 x Verbindungs- und Anschlussschläuche
jeweils 2, 5 und 6
m lang

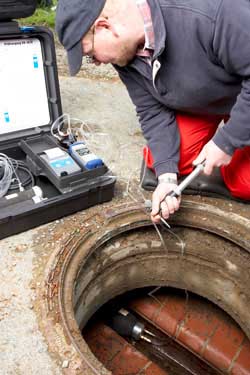

1 x Druckluftpumpe
1 x Stahlseil mit Karabinerhaken
1 x Doppelschalenkoffer
1 x
Bedienungsanleitung |
 |
|
Optional erhältliches
Zubehör zum Dichtigkeitsmessgerät |
-
IDrucker
Zum direkten Ausdruck der Ergebnisse (z.B.
zur Dokumentation der Messdaten vor Ort).
Papierart: Thermopapier.
Papierbreite: 57 mm
Ersatzpapierrollen sind nachbestellbar. |
 |
-
ISO-Kalibrierung / Zertifizierung
Für Betriebe, welche das Messgerät in den be-
triebsinternen Prüfmittelpool aufnehmen wollen
oder zur jährlichen Rekalibrierung.
Die Zertifizierung nach ISO beinhaltet eine La-
borkalibrierung inklusive Prüfschein mit allen
Messwerten. Der Name der bestellenden Firma
bzw. die Kontaktdaten des Auftraggebers wer-
den ebenfalls auf dem Bericht eingetragen. |
|
- Zubehörset für
Dichtheitsprüfgerät (10 m Schlauch, 3 x
Schnellkupplung Maxi und 3 x
Stecknippel Maxi)
- Stahldrahtseil 12 m mit Karabinerhaken
- Abdichtblase 75 ... 150 mm
- Abdichtblase 65 ... 100 mm
- Prüfblase mit Gasdurchführung 65 ... 100
mm
- Haspel für Dichtigkeitsprüfgerät (GFK-Stange
Ø 7 mm, 15 m lang zur Positionierung der
Abdichtblasen)
- Verbrennungslufttemperatursonde 280 mm mit 1,7 m Kabel, zur Messung an
Raumluftunabhängigen Feuerstätten, mit geradem Klinkenstecker
- Verbrennungslufttemperaturfühler im
Steckerformat
- IR-Schnittstelle mit USB zur Datenübertragung zum PC
inkl. Verlängerungskabel 1,8 m und
Treiber auf CD-ROM. Datenübertragung erfolgt bidirektional nach IrDA Standard.
- Schutzhülle
- Thermopapier (57 mm breit, 10 Rollen) |
 |
 |
