Datenlogger

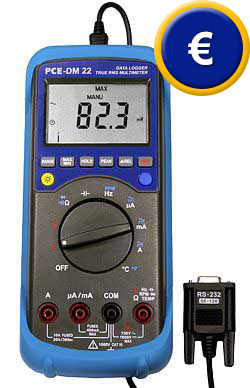

- Handmultimeter PCE-DM 22
TRUE
RMS Handmultimeter mit vielen Messfunktionen, Speicher / Datenlogger,
RS-232-Schnittstelle und Software, Normung: IEC 1010 1,000 V CAT III |
|
Dieses
Handmultimeter ist ein wahres Multitalent, das kaum Wünsche offen lässt.
Neben der genau- en Erfassung von DCV, ACV, DCA, ACA und Widerstand, ermittelt
dieses Handmultimeter auch die Kapazität, Frequenz, Drehzahl sowie Temperatur und ermöglicht
die Durchgangsprüfung und einen Diodentest. Zudem können die Messwerte
gespeichert und bei Belieben mittels der ebenfalls mitge- lieferten Software
(inklusive
Datenkabel) zu einem PC oder Laptop übertragen werden.
Die integrierte Datenloggerfunktion ermöglicht Langzeitaufnahmen
an elektrischen Maschinen und Anlagen. Dieses
Handmultimeter
wird immer werksseitig
kalibriert ausgeliefert, kann aber optional auch laborkalibriert und mit
einem ISO-Kalibrierzertifikat ausgestattet werden (bei Erstbestellung
oder bei einer Rekali- brierung, z.B. jährlich).
Eine Übersicht
weiterer hochwertiger Multimeter sehen sie
hier.
|
|
- hohe
Basisgenauigkeit
- automatische Bereichswahl
- DCV, ACV, DCA, ACA, Widerstand,
Kapa-
zität, Frequenz, Temperatur, Drehzahl
- Durchgangsprüfung, Diodentest
- Peak-Funktion (1 ms)
- Relativ- / Min- / Max- / Hold-Funktion
- automatische Selbstabschaltung /
deaktivierbar
- Batteriezustandsanzeige
- hintergrundbel. LCD-Display mit Balkengrafik
- interner Messwertspeicher (32000 Werte)
- RS-232-Schnittstelle, Datenkabel, Software
- ISO-Kalibrierung optional erhältlich
- Schutz nach IEC 1010-1,
1000 V CAT III
Bedienungsanleitung vom Handmultimeter
ansehen / ausdrucken
|
Datenlogger - Handmultimeter PCE-DM 22
|
|
Technische Spezifikation |
|
Messbereiche |
DCV:
400 mV; 4/ 40/ 400/ 1000 V
ACV: 400 mV; 4/
40/ 400/ 750 V
DCA: 400/ 4000
µA; 40/ 400 mA; 10 A
ACA: 400/
4000
µA; 40/ 400 mA; 10 A
OHM: 400 Ω;
4/ 40/ 400 k Ω; 40 MΩ
Kap.: 4/ 40/
400 nF;
4/ 40/ 400 µF; 4/ 40 mF
Freq.: 4/ 40/ 400
kHz; 4/ 40 MHz
RPM: 4/ 40 kRPM;
4/ 40/ 400 MRPM
Temp.: -50 °C ... +1000 °C |
|
Auflösung |
DCV:
0,1 mV; 0,001/ 0,01/ 0,1/ 1 V
ACV: 0,1 mV;
0,001/ 0,01/ 0,1/ 1 V
DCA: 0,1/ 1 µA;
0,01/ 0,1 mA; 0,01 A
ACA: 0,1/ 1 µA;
0,01/ 0,1 mA; 0,01 A
OHM: 0,1/ 1/ 10/ 100 Ω;
1/ 10 k Ω
Kap.: 1/ 10/
100 pF; 1/ 10/ 100 nF; 1/
10 µF
Freq.: 1/ 10/
100 Hz; 1/ 10 kHz
RPM: 0,01/ 0,1/
1/ 10/ 100 kRPM
Temp.: 1 °C |
|
Genauigkeit |
DCV:
±0,3 % der Anz. + 2dgt (bis 400 V);
±0,5
% + 3dgt (darüber)
ACV: ±0,5 %
der Anz. + 5dgt (bis 400 V);
±0,8
% + 5dgt (darüber)
DCA: ±0,8 %
der Anz. + 2dgt (bis 400 mA);
±1
% + 2dgt (darüber)
ACA: ±1,0 %
der Anz. + 5dgt (bis 400 mA);
±1,2
% + 5dgt (darüber)
OHM: ±0,6 % der Anz.
+ 2dgt (bis 4 MΩ);
±1
% + 3dgt (darüber)
Kap.: ±1,9
% der Anz. + 20dgt
Freq.: ±0,5 %
der Anz. + 1dgt
RPM: ±0,5 %
der Anz. + 1dgt
Temp.: ±1,0 % der Anz. + 2°C |
|
Messrate |
0,5/
s |
|
Durchgangspieper |
bei
Unterschreitung von x Ω |
|
Diodentest |
Test:
gut oder defekt / geringe oder keine Leitfähigkeit |
|
Datenspeicher |
intern,
für 32000 Werte |
|
Speicherintervall |
1
s bis 20 min (einstellbar) |
|
Schnittstelle |
RS-232 |
|
Software
und Datenkabel |
beides
im Lieferumfang, geeignet für Win ´95, ´98, ´2000, XPpro |
|
Display |
hintergrundbeleuchtetes,
3 ¾-stelliges LCD-Display |
|
Versorgung |
1
x 9 V Blockbatterie |
|
Automatische Selbstabschaltung |
nach
30 min ohne Betätigung (deaktivierbar) |
|
Abmessungen |
198
x 86 x 38 mm |
|
Gewicht |
430
g |
|
Umgebungsbedingungen |
max.
85 % relative Feuchtigkeit / 0 ... +50 °C |
|
Schutzart / Normung |
IP
65 / IEC
1010-1, 600 V CAT III |
|
Handmultimeter im Einsatz |
|
 |
|
Software |
|
|
Lieferumfang
1 x Handmultimeter
PCE-DM 22, 1 Satz Prüfleitungen, 1 x Temperaturdrahtfühler (K-Typ), 1 x
Batterie, 1 x Holster, 1 x RS-232-Kabel, 1 x Software
(englischsprachig, aber deutsch beschrieben), Anleitung |
|
optionales
Zubehör |
- ISO Kalibrierschein
(für Betriebe, welche
das Multimeter in den
betriebsinternen Prüfmittel-Pool
aufnehmen
wollen oder zur jährlichen
Rekalibrierung. Die
Zertifizierung nach ISO
beinhaltet eine Labor-
kalibrierung inklusive Prüfschein
mit allen
Messwerten. |
|
-
Stromzangen-Adapter
Adapter zur indirekten
Strommessung bis
1000A ohne Unterbrechung
des Stromleiters.
- Messbereich: 200 /
1000 DCA / ACA
- Genauigkeit: ± 1,5 /
2 %
- DCA
Nullpunkteinstellung
Abmessungen: 190 x 64 x
33 mm
Max. Leiterdurchmesser:
33,5 mm |
|
-
Drehzahl-Adapter
Adapter mit
Drehzahlsensor an 1 m
Kabel.
Zur optischen Messung
der Drehzahl zwischen
100 ... 20000 RPM
(U/min) in zwei Bereichen.
- 0,1 mV DC / 1 RPM
(Bereich 1)
- 0,1 mV DC / 10 RPM
(Bereich 2)
Abmessungen: 190 x 73 x
37 mm |
|
-
Druck-Adapter
Adapter mit Drucksensor an 1 m
Kabel.
Zur absoluten Messung des
Druckes zwischen
3,5 ... 3500 kPa.
- Genauigkeit: ±1 % (bis 1700
kPa); ±2 % (bis
2400 kPa) und ±5 %
(bis 3500 kPa)
- Auflösung: 0,1/ 1 kPa
Abmessungen: 100 x 50 x 25 mm;
1/4" Sensor |
 |
-
Licht-Adapter
Adapter mit Lux-Sensor an 1 m
Kabel.
- Drei Messbereiche: 0 ... 2000
/ 0 ... 20000
und 0 ... 50000 Lux
- Genauigkeit: ±5 %
- Auflösung: 1,10,100 Lux
Abmessungen: 100 x 50 x 25 mm |
 |
-
Luftgeschwindigkeitsadapter
Adapter mit
Luftgeschwindigkeitsensor an
1 m Kabel.
- Messbereiche: 0,2 ...
30 m/s;
- Genauigkeit: ±2 %
- Auflösung: 0,1 (m/s;
km/h; Knoten)
Abmessungen: 100 x 50 x
25 mm |
 |
-
Schall-Adapter
Adapter mit Schall-Sensor
an 1 m Kabel.
A-Bewertung; Externe
Kalibrierung möglich
(Kalibrator PCE-SC 41)
- Messbereich: 30 ... 130
dB (in 3 Bereichen)
- Genauigkeit: ±1,5 dB
(IEC651 Klasse II)
Abmessungen: 107 x 53 x
29 mm |
 |
-
EMF-Adapter
Adapter mit EMF-Sensor an
1 m Kabel.
Bereiche: 0 ... 20
microTesla / 200 milliGauss
Genauigkeit: ±4 %
Auflösung: 0,1 µTesla /
1 milliGauss
Bandbreite: 30 ... 300 Hz
Abmessungen: 100 x 50 x
25 mm |
 |
-
Feuchte-Adapter
Adapter mit Feuchte-Sensor an
1,2 m Kabel.
Bereiche:10 ... 95 %
r.F.
Genauigkeit: ±3 %
Auflösung: 0,1 %
r.F.
Abmessungen: Ø26 x
160 mm |
 |
|
- RS-232-USB-Adapter (zur Datenübertragung
zu einem Laptop) |
 |
 |
|
