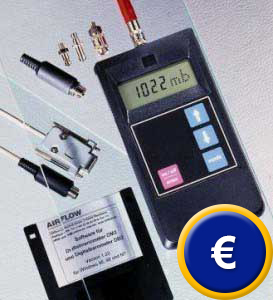

Absolutdruck-Messgerät DB-2
Messgerät für barometrischen Absolutdruck, Differenzdruck und Vakuum
mit RS-232 Schnittstelle und Messwertspeicher

Das Absolutdruck-Messgerät DB-2 ist ein optimales Gerät zur Messung von Druck, Differenzdruck und Vakuum. Das Absolutdruck-Messgerät ist standardmäßig mit Messwertspeicher sowie einem digitalem und analogem Ausgang ausgestattet. Der atmosphärische Druck, auch barometrischer Druck genannt, ist der Ausdruck des Gewichtes der Luft (Atmosphäre) aufgrund der Anziehungskraft der Erde. Auf Meeresniveau beträgt er 1013,25 mbar bei isothermer Atmosphäre.
Das Absolutdruck-Messgerät wird vor einer Auslieferung zum Kunden werkseitig für die Messung des barometrischen Druckes auf 1013 mbar bei Ortshöhe Null (Meeresniveau NN) eingestellt. Die Veränderung der Höhenlage ist daher bei der Messung des Absolutdruckes zu berücksichtigen. Mit jeweils 8 m Höhenunterschied entsteht eine Differenz von ca. 1 mbar. In der digitalen Anzeige vom Messgerät erscheint der aktuelle atmosphärische Druck (von der Wetter- und Höhenlage abhängig). Dieser Wert wird oft als Korrekturfaktor bei genauen Messungen physikalischer Parameter benötigt. Durch die im Absolutdruckmessgerät eingebaute Differenzdruckmessung können die Veränderungen der Wetterlage oder der Höhenlage beobachtet werden. Hierzu wird das Druckmessgerät bei aktuellem barometrischen Druck auf Null gestellt. Vorzeichenrichtig werden danach die Änderungen angezeigt, das Druckmessgerät "fällt" oder "steigt". Bei einer Aufzugfahrt in einem Hochhaus macht sich der Höhenunterschied in der Anzeige bemerkbar. Ein Messgerät mit technisch ähnlicher Ausstattung, aber mit Eignung für den Differenzdruck von Luft, sehen Sie hier.

 - Speicher für 700 Messwerte im Gerät
 - Digitalausgang RS-232
 - Analogausgang (-...+1 V)
 - optionale Windows-Software inklusive RS-232-
   PC-Kabel zur Übertragung der gespeicherten
   Messwerte
 - Auto-Power-Off-Funktion (Selbstabschaltung
   zur Batterieschonung)
 - Nullwert-Korrektur
 - Tragetasche im Lieferumfang
 - optionale ISO-Laborkalibrierung inklusive
   Zertifizierung

Messwertspeicher und Schnittstelle
Der im Absolutdruckmessgerät integrierte Datenspeicher ermöglicht die Speicherung von bis zu 700 Druckmesswerten, deren Ausdruck und/ oder Verarbeitung im PC. Die preiswerte Software (Zubehör) ermöglicht das Auslesen und graphische Darstellung der Messwerte, Aktivierung der "Auto-off"- Funktion, Nullstellung, Einstellung der Einheiten, internen Gerätedämpfung und der Speicherintervall sowie Anzeige der Batteriespannung. Ein Daten-Export der Werte in andere Programme (z.B. MS-Excel) ist möglich (nachstehende Software-Abbildungen ähnlich).



Analogausgang
Dieses Absolutdruck-Messgerät kann über den Analogausgang an einen Schreiber oder an ein anderes externes Messwert-Speichersystem angeschlossen werden. Der Wert des Analogausgangs bei 0 ... 2000 mbar absolut beträgt 0...+1 Volt. Bei Differenzeinstellung richtet sich der Ausgangswert nach der Nullabstimmung. 0 mbar = 0 Volt, -1000 mbar = - 0,5 Volt, +2000 mbar = + 1 Volt.

Anschlusskupplung
Der Druck-Anschluss erfolgt vorteilhaft mittels pneumatischer Steckbuchse (als Zubehör erhältlich) mit Schlauchtülle. Die lichte Weite des Schlauches ist 5mm.

4 bar

Lieferumfang
1 x Absolutdruck-Messgerät DB-2, 1 x Tragetasche und Anleitung

additionales Zubehör
- Windows- kompatible Software und RS-232 Datenkabel
- RS-232-USB-Adapter (zum Anschluss an einen Laptop)
- Verbindungsbuchsen (pneumatische Steckbuchsen)
- 1 m Silikon-Druckschlauch
- ISO 9000 Kalibrierzertifikat (Laborkalibrierung und Zertifizierung)
