2-Kanal Speicheroszilloskop PCE-SDS10xx Serie

2-Kanal Speicheroszilloskop mit 7" TFT-Display / USB-Anschluss / RS232 Anschluss / 12 integrierte Menüsprachen / 2 Messkanäle + 1 Triggerkanal

Das 2-Kanal Speicheroszilloskop PCE-SDS 10xx fällt sofort mit seinem 7" Widescreen Color-TFT ins Auge. Durch eine maximale Bandbreite von 50 MHz deckt das 2-Kanal Speicheroszilloskop weit gefächerte Anwendungsgebiete der Elektronik und Messtechnik ab. Durch die enorme Abtastrate von bis zu 1 GS/s können mit dem 2-Kanal Speicheroszilloskop Signale sehr genau analysiert werden. Hinzu kommt die maximale Empfindlichkeit von 10 ns, mit welcher auch kleinste Peaks auf dem 2-Kanal Speicheroszilloskop dargestellt werden können. Der an der Front angebrachte USB-Anschluss ermöglicht es aufgenommene Signale vom Bildschirm des 2-Kanal Speicheroszilloskops direkt auf einen USB-Stick zu speichern. Durch die integrierte "Auto"-Taste am 2-Kanal Speicheroszilloskop können automatische Einstellungen für das aktuell anliegende Signal gefunden und verwendet werden. Das intuitive Bedienfeld vopm 2-Kanal Speicheroszilloskop ermöglicht eine schnelle und einfache Bedienung. Weiterhin bietet das 2-Kanal Speicheroszilloskop auch umfassende mathematische Funktionen zur Auswertung eines Signals, z.B. eine FFT-Analyse. Das geringe Gewicht des 2-Kanal Speicheroszilloskops ermöglicht auch einen mobilen Einsatz des Gerätes. Hier finden Sie eine Übersicht aller Oszilloskope. Sollten Sie weitere Fragen haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dieses Speicheroszilloskop oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- bis zu 1 GS/s Echtzeit Abtastrate
- max. Empfindlichkeit: 10 ns
- 25 / 50 MHz Bandbreite
- Auto-Messfunktion
- 2 Messkanäle

- direkter Anschluss von USB-Sticks
- RS232 Schnittstelle
- 7" Widescreen TFT-Display
- Sicherheit CAT II, 400 V
- 12 Menüsprachen

Technische Spezifikationen

PCE-SDS1052DL

Vertikalteil

Analoge Bandbreite

50 MHz

Bandbreitenbegrenzung

20 MHz ± 40 %

Empfindlichkeit

2 mV ~ 10 V/div

Auflösung

8 Bit

Kanäle

2

untere Frequenzgrenze

≤ 10 Hz

mathematische Funktionen

addieren, subtrahieren, multiplizieren, dividieren, FFT-Analyse, Interpolation: sin(x) / x

Horizontalteil

Zeitbasis

2,5 ns ... 50 s

Speichertiefe

Abtastrate 1-Kanal Messung

1 GSa/s

Abtastrate 2-Kanal Messung

500 MS/s

Eingänge

Eingangskopplung

AC, DC, GND

Eingangsimpedanz

1 MΩ ± 2 % || 17 pF ± 3 pF

maximale Eingangsspannung

400 V_ss (DC + AC), CAT I, CAT II

Tastkopfverhältnis

1X, 10X, 100X, 1000X

Trigger

Triggersignal

Flanke, Pulsweite, Video, beliebige Einstellung der Triggerposition

Triggerquelle

CH1, CH2, EXT

Triggerarten

Auto, Normal, Single

Triggerkopplung

AC, DC, LF rej., HF rej

Pegelbereich

CH1 und CH2: ± 6 DIV von der Mitte des Bildschirms
EXT: ± 1,2 V

Hold off

100 ns ... 1,5 s

Hardware Frequenzzähler

Auflösung

6 Bytes

Frequenzbereich

DC Kopplung, 10 Hz ... F_max

Signaltypen

Alle Triggersignale (außer Pulsweite und Video)

Allgemeine Daten

Display

7" Farb-TFT

Auflösung

480 x 234 Pixel

Farbtiefe

64000 Farben

Umgebungsbedingungen

Betrieb: +10 °C ... +40 °C, max.85 % RH für 24 h
Lagernd: -20 °C ... +60 °C, max.85 % RH für 24 h

Spannungsversorgung

100 ... 240 V AC CAT II, 45 Hz ... 440 Hz

Leistungsaufnahme

50 VA max.

Abmaße

305 x 133 x 154 mm (L x B x H)

Gewicht

2,3 kg

Lieferumfang 2-Kanal Speicheroszilloskop PCE-SDS10xx Serie
1 x 2-Kanal Speicheroszilloskop PCE-SDS1052DL, 2 x Tastkopf, 1 x Software, 1 x Netzkabel, 1 x Anleitung

Anwendungsbeispiel

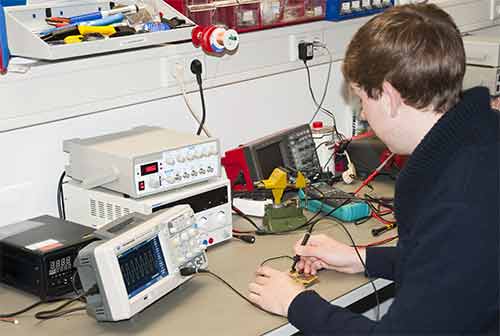

Hier sehen Sie die Verwendung des 2-Kanal Speicheroszilloskop's bei der Fehleranalyse einer defekten Platine.

Rückseite des 2-Kanal Speicheroszilloskop's
- PASS / FAIL Ausgang
- RS-232 Ausgang
- USB-Anschluss

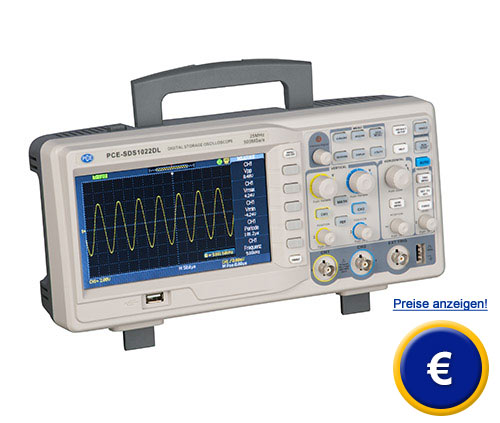

Darstellung eines Sinussignals auf dem 7" TFT-Bildschirm des 2-Kanal Speicheroszilloskop's

optionales Zubehör

Ersatztastköpfe zum 2-Kanal Speicheroszilloskop PCE-SDS10xx Serie

- Stromwandler C1XX-Serie

Stromwandler mit Durchmesser 52 mm, maximal 1000 A AC, Leistungs- und Oberschwingungsmessung

- Stromwandler Y-Serie
Stromwandler bis max. 500 A, max.     Umschließungsdurchmesser 30 mm, für     Multimeter / Oszilloskope

- ISO Kalibrierschein
(für Betriebe, welche das 2-Kanal Speicheroszilloskop in den betriebsinternen Prüfmittel-Pool aufnehmen wollen oder zur jährlichen Rekalibrierung. Die Zertifizierung nach ISO beinhaltet eine Labor-Kalibrierung inklusive Prüfschein mit allen Messwerten.
