Temperatur- und Feuchte-Messumformer EE 22
Messumformer  für Temperatur und Luftfeuchte / austauschbare Fühler /

Kunststoff- oder Metallausführung / integriertes Display

Der Temperatur- und Feuchte-Messumformer EE 22 wird zur Überwachung von Lagerräumen oder Produktionsprozessen eingesetzt. Durch seine robuste Bauweise kann dieser 0 V bis 10 V heraus. Diese Eigenschaft macht den Temperatur- und Feuchte-Messumformer besonders flexibel bei der Anbindung an externe Regelsysteme. Neben der Kunststoffausführung ist auch eine Metallausführung des Temperatur- und Feuchte-Messumformer EE 22 erhältlich. Durch die besonders glatte Oberfläche des Metallgehäuses ist auch der Einsatz im Reinraum möglich. Diese Eigenschaften machen den Temperatur- und Feuchte-Messumformer zu einem universell einsetzbaren und hochgenauen Signalwandler. Referenzfühler zu dem EE 22 ermöglichen dem Anwender eine schnelle Kontrolle der Anzeigegeräte und deren Genauigkeit. Hier sehen Sie eine Übersicht aller Temperatur - Messumformer. Sollten Sie weitere Fragen zu dem Temperatur- und Feuchte-Messumformer haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich des Temperatur- und Feuchte-Messumformers oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.


   Bedienungsanleitung zum Temperatur- und Feuchtemessumformer EE 22 ansehen / ausdrucken   CE Zertifikat zum Temperatur- und Feuchtemessumformer EE 22   Video zum Temperatur- und Feuchtemessumformer EE 22 ansehen   Datenblatt zum Temperatur- und Feuchtemessumformer EE 22   Temperatur- und Feuchte-Messumformer EE 22 mit austauschbaren Fühlern



Temperatur- und Feuchte-Messumformer EE 22 mit austauschbaren Fühlern

- Messbereich von 0 ... 100 % r.F.

- optional mit integriertem Display

- verschiedene Filter für Messköpfe

- Strom- oder Spannungsausgang

- Metall oder Kunststoffgehäuse nach IP65

- PT 1000 Temperaturfühler bis -40 °C und +80 °C

- zur Wand- oder Hutschienenmontage

- optionales "Coating" der Sensoren


Technische Daten
Relative Feuchte
Sensor HC105
Arbeitsbereich 0 ... 100 % rF

Genauigkeit (-15 ° C ... 40 °C / ≤ 90 % rF)

± (1,5 + 0,5% vom Messwert) % rF
Genauigkeit (-15 ° C ... 40 °C / > 90 % rF ) ± 2,5% rF
Genauigkeit (-40 ° C ... 80 °C) ± (1,7 + 1,5% vom Messwert) % rF
Temperaturabhängigkeit  typ. 0,006 % rF / °C
Ansprechzeit mit Metallgitterfilter
< 20 s (bei 20 °C / t90)
Temperatur
Sensor  Pt1000 (Toleranz Klasse A, DIN EN 60751)
Arbeitsbereich

fix montierter Fühler: -40...+60°C

abgesetzter Fühler: -40...+80°C

Genauigkeit

Genauigkeit der Temperatursensors des Temperatur- und Feuchte-Messumformer EE 22

Temperaturabhängigkeit der Elektronik typ. 0,007 °C / °C
Ansprechzeit

mit kombiniertem rF und T Fühler: t63: typ. < 3min

mit getrennten rF und T Fühlern: t63: typ. < 6min

Ausgänge

0 ... 100% rF / xx ... yy °C (je nach Bestellcode)

0 - 1 V (-0,5 mA < IL < 0,5 mA)

0 - 10 V (-1 mA < IL < 1 mA)

4 - 20 mA (zwei Draht; RL < 500 Ω)

Temperaturempfindlichkeit der Analogausgänge max. 0,2 mV / °C bzw. max. 1 µA / °C
Auflösung Stromausgang: 4,3 µA
Spannungsausgang: 0,6 mV
Allgemein

Versorgungsspannung

bei 0 V ... 1 V Ausgang

bei 0 V ... 10 V Ausgang

bei 4 mA ... 20 mA Ausgang



10 V ... 35 V DC oder 9 V ... 29 V AC

15 V ... 35 V DC oder 15 V ... 29 V AC

10 V ... 35V DC

Bürde für 4 mA ... 20 mA Bürde des Analogausgangs des Feuchte- und Temperaturmessumformers EE 22
Versorgungsstrom typ. 10 mA DC bzw. typ. 20 mAeff AC
Anschluss Schraubklemmen max. 2,5 mm²
Kabeldurchführung M16x1,5 oder Anschlussstecker (Type: Lumberg, RSF 50/11)

Material

Gehäuse

Fühler



PC bzw. Al Si 9 Cu 3

PC bzw. Edelstahl

Schutzklasse Gehäuse IP 65
Elektromagnetische Verträglichkeit

EN61326-, EN61326-2-3, Industrieumgebung

Betriebstemperatur Fühler -40 °C ... 60 °C / 80 °C bei abgesetzter Version
Betriebstemperatur Elektronik -40 °C ... 60 °C
Lagertemperatur -40 °C ... 60 °C
Abmessungen

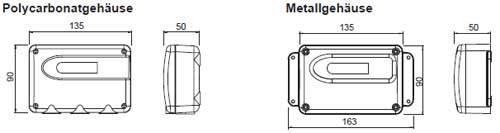

Abmessungen des Gehäuses des Temperatur- und Feuchte-Messumformers EE 22

Abmessungen der Fühler des Temperatur- und Feuchte-Messumformers EE 22


Lieferumfang

1 x Temperatur- und Feuchte-Messumformer EE 22, 1 x Bedienungsanleitung

Anschlussarten des Temperatur- und Feuchte-Messumformers EE 22

Hier sehen Sie die Anschlussmöglichkeiten des Temperatur- und Feuchte-Messumformer EE 22

Temperatur- und Feuchte-Messumformer EE 22
