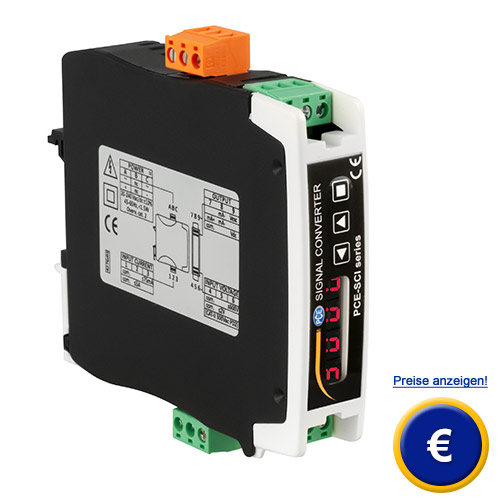

Signalwandler PCE-SCI-E
Signalwandler für die Hutschienenmontage / Messbereich 0 ... 600 V AC/DC /
Ausgangssignale in 4 ... 20 mA und 0 ... 10 V / konfigurierbar über Tastenfeld /
 Strommessbereich 0 ... 5 A AC/DC / Frequenzmessung

Der Signalwandler hat einen einstellbaren Messbereich von 0 … 600 V AC/DC und kann somit die verschiedensten Spannungen messen. Zum Beispiel ist es möglich den Signalwandler an Versorgungsleitung anzuschließen um die anliegende Spannung zu überwachen. Neben der Spannungsmessung kann der Signalwandler auch den Strom mit einem maximal einstellbaren Messbereich von 0 … 5 A AC/DC direkt messen. Um den Strombereich zu erweitern kann an dem Signalwandler ein Stromwandler angeschlossen werden. Der gemessene Wert wird anschließend vom Signalwandler in ein genormtes analoges 4 … 20 mA oder 0 … 10 V Signal umgewandelt. Somit ist der Signalwandler die ideale Erweiterung einer Prozesssteuerung.

Da Ein- und Ausgangsbereich identisch eingestellt werden können, kann der Signalwandler zur galvanischen Entkopplung verwendet werden. Das Konfigurieren des Signalwandlers erfolgt direkt über das Tastenfeld. Somit wird kein zusätzliches Kabel oder Software für die Einstellungen des Signalwandlers benötigt. Der Signalwander wird auf einer DIN Hutschiene montiert. Betrieben wird der Signalwandler mit einer Spannung von 18 ... 265 V AC/DC bei einer Frequenz von 45 ... 65 Hz.

Sollten Sie weitere Fragen zum Signalwandler PCE-SCI-E haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Signalwandler oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Hutschienenmontage
- Messbereich 0 ... 600 V AC/DC
- aktives und passives Ausgangssignal

- Display und Tastenfeld zur Konfiguration
- Frequenzmessung
- Messbereich 0 ... 5 A AC/DC

Technische Spezifikationen zum Signalwandler PCE-SCI-E

Eingangssignale

Wechselspannung

Einstellbare Messbereiche

0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 /
450 / 600 V AC,
0 ... 50 / 60 / 75 / 100 / 150 / 200 / 300 /
500 mV AC

Genauigkeit

<0,3 % v. Mb.

Maximales Eingangssignal

800 V AC bei den Messbereichen
10 ... 600 V AC,
50 V AC bei den Messbereichen
50 mV AC ... 2 V AC

Messwiderstand

13 MΩ bei den Messbereichen
10 ... 600 V AC,
81 KΩ bei den Messbereichen
50 mV AC ... 2 V AC

Messart

True RMS

Schutzkategorie

CAT-II 300 V AC

Gleichspannung

Einstellbare Messbereiche unipolar

0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 /
450 / 600 V DC,
0 ... 50 / 60 / 75 / 100 / 150 / 200 / 300 /
500 mV DC

Einstellbare Messbereiche bipolar

±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100 / ±150 / ±300 / ±450 / ±600 V DC,
±50 /± 60 / ±75 / ±100 / ±150 / ±200 / ±300 /
±500 mV DC

Genauigkeit

<0,2 % v. Mb.

Maximales Eingangssignal

800 V DC bei den Messbereichen
10 ... 600 V DC,
50 V DC bei den Messbereichen
50 mV DC ... 2 V DC

Messwiderstand

13 MΩ bei den Messbereichen
10 ... 600 V DC,
81 KΩ bei den Messbereichen
50 mV DC ... 2 V DC

Wechselstrom

Einstellbare Messbereiche

0 ... 1 / 2 / 3 / 4 / 5 A AC,
0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC

Genauigkeit

<0,3 % v. Mb.

Maximales Eingangssignal

7 A AC bei den Messbereichen
300 mA AC ... 5 A AC (für maximal 7 Sekunden),
150 mA AC bei den Messbereichen
5 mA AC ... 75 mA AC

Messwiderstand

20 mΩ bei den Messbereichen
300 mA AC ... 5 A AC,
3,33 Ω bei den Messbereichen
5 mA AC ... 75 mA AC

Gleichstrom

Einstellbare Messbereiche

0 ... 1 / 2 / 3 / 4 / 5 A DC,
0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC

Genauigkeit

<0,2 % v. Mb.

Maximales Eingangssignal

7 A DC bei den Messbereichen
300 mA DC ... 5 A D (für maximal 7 Sekunden),
150 mA DC bei den Messbereichen
5 mA DC ... 75 mA DC

Messwiderstand

20 mΩ bei den Messbereichen
300 mA DC ... 5 A DC,
3,33 Ω bei den Messbereichen
5 mA DC ... 75 mA DC

Frequenz

Einstellbare Messbereiche für Spannung

0 ... 100 / 45 ... 55 / 55 ... 65 Hz

Einstellbare Messbereiche für Strom

0 ... 100 / 45 ... 55 / 55 ... 65 Hz

Genauigkeit

<0,2 % v. Mb.

Reaktionszeit

AC Signale

<350 ms typisch 0 ... 99 %

DC Signale

<90 ms typisch 0 ... 99 % ohne Filter
<175 ms typisch 0 ... 99 % mit 50 / 60 Hz Filter
<350 ms typisch 0 ... 99 % mit 50 und 60 Hz Filter

Ausgangssignale

Stromausgang aktiv

4 ... 20 mA
mindestens 0 mA und maximal <22 mA

Stromausgang passiv

4 ... 20 mA
maximal 30 V DC

Spannungsausgang

0 ... 10 V DC
mindestens 0 V DC und maximal <11 V DC

Bürdenwiderstand

Stromausgang maximal <400 Ω
Spannungsausgang mindestens >1 KΩ

Weitere Spezifikationen

Alle Genauigkeiten beziehen sich auf eine Umgebungstemperatur von 25 °C

Thermischer Drift

150 ppm / °C

Spannungsversorgung

18 ... 265 V AC/DC isoliert
( 20 ... 240 V AC/DC ±10 %)

Frequenz

45 ... 65 Hz

Leistungsaufnahme

<1,5 W

Leiterquerschnitt

1 ... 2,5 mm²

Überspannungskategorie

CAT-II

Isolation

3000 Veff für 60 Sekunden

Schutzklasse

IP30

Aufprallschutz

IK06

Betriebsbedingungen

0 ... 50 °C, 0 ... 95 % r. F., nicht kondensierend

Lagerbedingungen

-20 ... 70 °C, 0 ... 95 % r. F., nicht kondensierend

Aufwärmzeit

15 Minuten

Maximale Arbeitshöhe

2000 Meter

Montage

Standard DIN Hutschiene 35 x 7,5 mm

Anschluss

steckbare Schraubklemme (Raster 5,08 mm)

Gehäusematerial

Polyamid V0

Abmessungen

106 x 108 x 22,5 mm

Gewicht

<150 g
