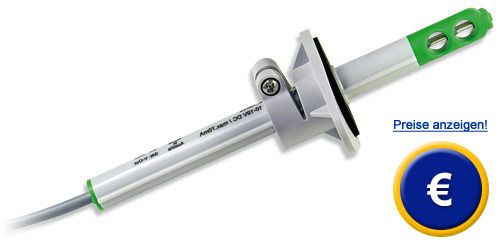

Messumformer für Luftgeschwindigkeit EE 575
kompakte Bauform / Messung der Strömungsgeschwindigkeit /
Dünnschicht-Sensorelement / einfache Montage / Analogausgang

Der Messumformer für Luftgeschwindigkeit EE 575 ist ein sehr kompakter Messwertgeber für die Luftgeschwindigkeit. Die kleine Bauweise in kombiniert mit einem Dünnschichtsensorelement ermöglicht es, diesen Messumformer für Luftgeschwindigkeit vielseitigen einzusetzen, insbesondere bei Massenanwendungen. Typische Anwendungen sind die Überwachung von Heiz- und Lüftungssystemen, Lüftungssteuerungen oder die Zuluftüberwachung von Öfen. Dabei ermöglicht die Unempfindlichkeit gegen Staub und anderen Verschmutzungen eine gute Reproduzierbarkeit und Langzeitstabilität. Die Montage ist schnell und einfach und die Eintauchtiefe ist beim Einbau stufenlos einstellbar. Der Messumformer für Luftgeschwindigkeit gibt an die jeweilig eingesetzte Auswerteeinheit ein lineares Spannungssignal von 0 ... 5 V oder 0 ... 10 V aus. 'Hier sehen Sie eine Übersicht aller Messumformer.

- Messbereich von 0 ... 20 m/s.

- Temperaturbereich -20 ... 60 °C

- Eintauchtiefe stufenlos einstellbar

- unempfindlicher gegen Staub

- Befestigung über Montageflansch

- sehr kompakte Bauform

- lineares Analogsignal

- einfache Montage und Wartung

Technische Daten

Messbereich

0 ... 5 m/s
0 ... 10 m/s
0 ... 20 m/s

Genauigkeit
(In Luft bei 20 °C, 45 % rF, 1013 hPa)

0,5 ... 5 m/s: ± (0,2 m/s + 3 % v.M.)
1 ... 10 m/s: ± (0,3 m/s + 4 % v.M.)
1 ... 20 m/s: ± (0,4 m/s + 6 % v.M.)

Ansprechzeit τ90

typ. 4 s

Ausgangssignal

0 ... 5 V (max. 1 mA)

Versorgungsspannung

10 - 19V DC oder 19 - 29V DC

Stromaufnahme

max. 70mA bei 20m/s

Temperaturbereich
Betriebstemperatur
Lagertemperatur

-20…60°C
-30…60°C

Anschluss

0,5m Kabel, PVC 3x0,25m² mit Aderendhülsen

Elektromagnetische Verträglichkeit

EN61326-1; EN61326-2-3

Gehäuse / Schutzart

Polycarbonat / IP20 (Sensor); IP40 (Gehäuse)

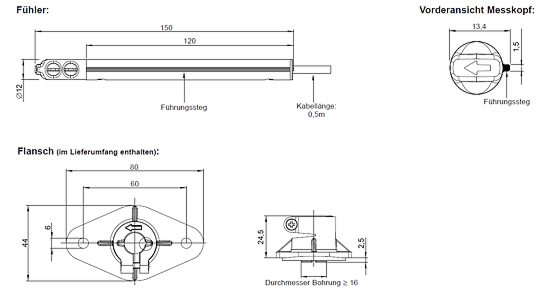

Abmessungen

Lieferumfang

1 x Messumformer für Luftgeschwindigkeit EE 575, 1 x Bedienungsanleitung

Lieferbare Varianten Messumformer für Luftgeschwindigkeiten EE 575

EE575-1

Messumformer Luftgeschwindigkeit EE575
Ausgang: 0 … 5 V
Messbereich: 0 … 5 m/s
Versorgung: 10 … 19 V
Kabellänge: 200 mm

EE575-2

Messumformer Luftgeschwindigkeit EE575
Ausgang: 0 … 5 V
Messbereich: 0 … 10 m/s
Versorgung: 10 … 19 V
Kabellänge: 200 mm

EE575-3

Messumformer Luftgeschwindigkeit EE575
Ausgang: 0 … 5 V
Messbereich: 0 … 20 m/s
Versorgung: 10 … 19 V
Kabellänge: 200 mm

EE575-4

Messumformer Luftgeschwindigkeit EE575
Ausgang: 0 … 5 V
Messbereich: 0 … 5 m/s
Versorgung: 19 … 29 V
Kabellänge: 200 mm

EE575-5

Messumformer Luftgeschwindigkeit EE575
Ausgang: 0 … 5 V
Messbereich: 0 … 10 m/s
Versorgung: 19 … 29 V
Kabellänge: 200 mm

EE575-6

Messumformer Luftgeschwindigkeit EE575
Ausgang: 0 … 5 V
Messbereich: 0 … 20 m/s
Versorgung: 19 … 29 V
Kabellänge: 200 mm

EE575-7

Messumformer Luftgeschwindigkeit EE575
Ausgang: 0 … 10 V
Messbereich: 0 … 5 m/s
Versorgung: 19 … 29 V
Kabellänge: 200 mm

EE575-8

Messumformer Luftgeschwindigkeit EE575
Ausgang: 0 … 10 V
Messbereich: 0 … 10 m/s
Versorgung: 19 … 29 V
Kabellänge: 200 mm

EE575-9

Messumformer Luftgeschwindigkeit EE575
Ausgang: 0 … 10 V
Messbereich: 0 … 20 m/s
Versorgung: 19 … 29 V
Kabellänge: 200 mm
